7.2.13  曲面区域精加工摄像头孔和闪光灯孔

7.2.13 曲面区域精加工摄像头孔和闪光灯孔

1）选择菜单命令【工具】—【坐标系】—【设定当前平面】，系统弹出【当前平面】对话框。在该对话框中选取【XY平面】，设置【当前高度】值为“10”。

2）按F5键调整视图角度，将绘图平面切换到XOY。

3）在【曲线生成栏】工具条中单击矩形按钮，绘制图7-113所示的矩形，作为曲面区域精加工的边界。

4）依次选择菜单栏的【加工】—【常用加工】—【曲面区域精加工】，系统弹出【曲面区域精加工（创建）】对话框，如图7-114所示。

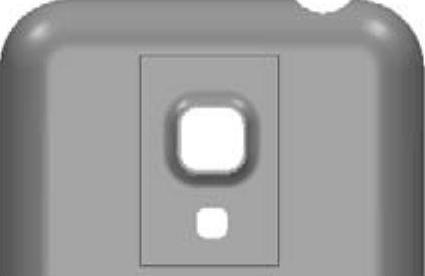

图7-113 绘制加工边界线

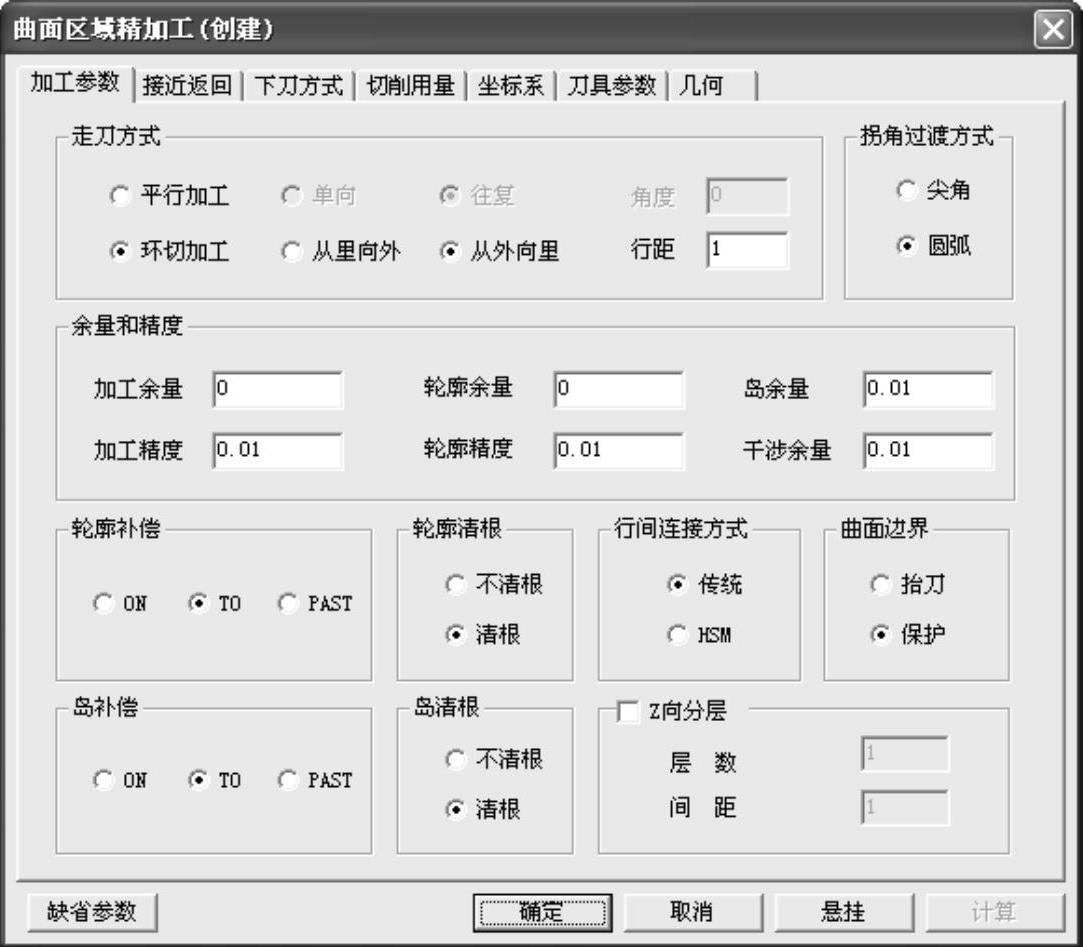

图7-114 【曲面区域精加工（创建）】对话框

5）选择【加工参数】选项卡，设定【走刀方式】为【环切加工】、【拐角过渡方式】为【圆弧】、【加工余量】为“0”，其余参数取默认值。

6）单击【下刀方式】选项卡，设定【安全高度】为“20”，如图7-115所示。

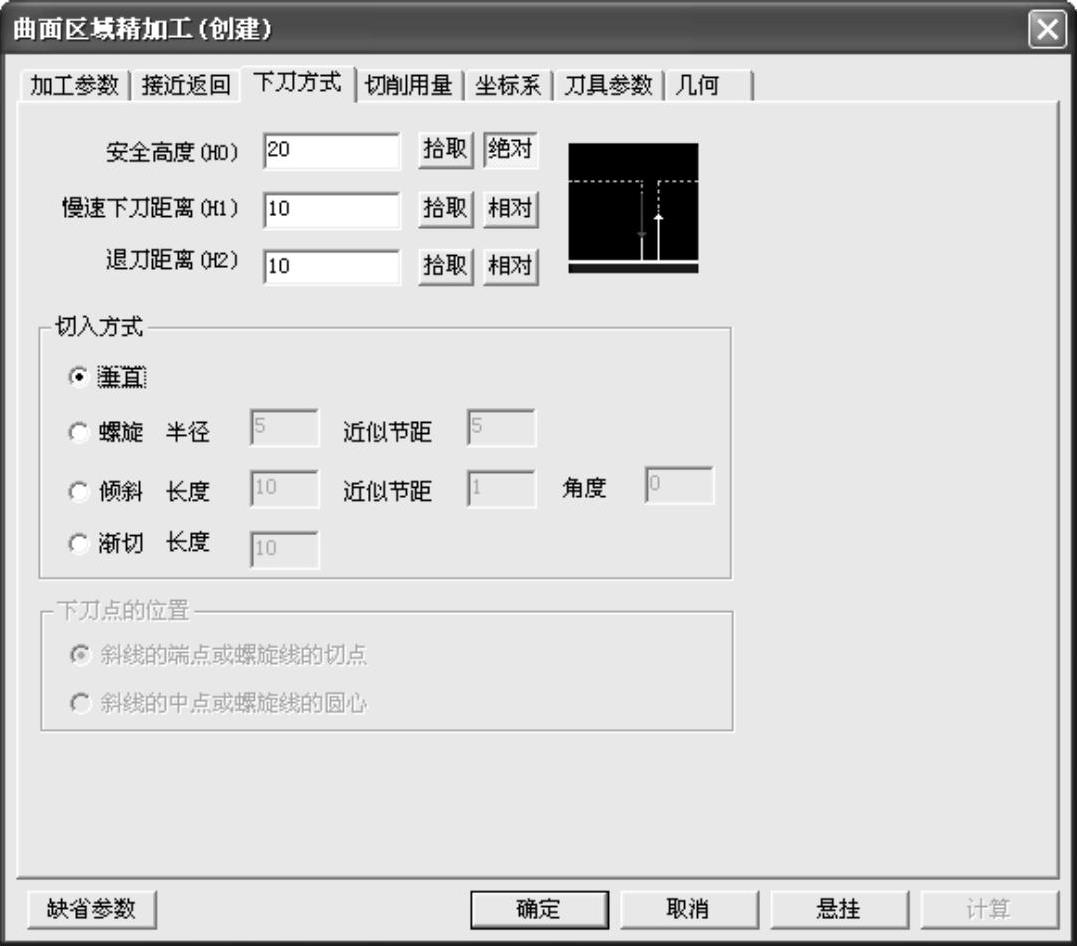

图7-115 设置安全高度参数

7）单击【切削用量】选项卡，设置各个切削动作时的主轴转速为默认值。

8）单击【刀具参数】选项卡，然后单击【刀库】按钮，在弹出的【刀具库】对话框中选择D3圆角铣刀，单击【确定】按钮返回【曲面区域精加工（创建）】对话框，如图7-116所示。

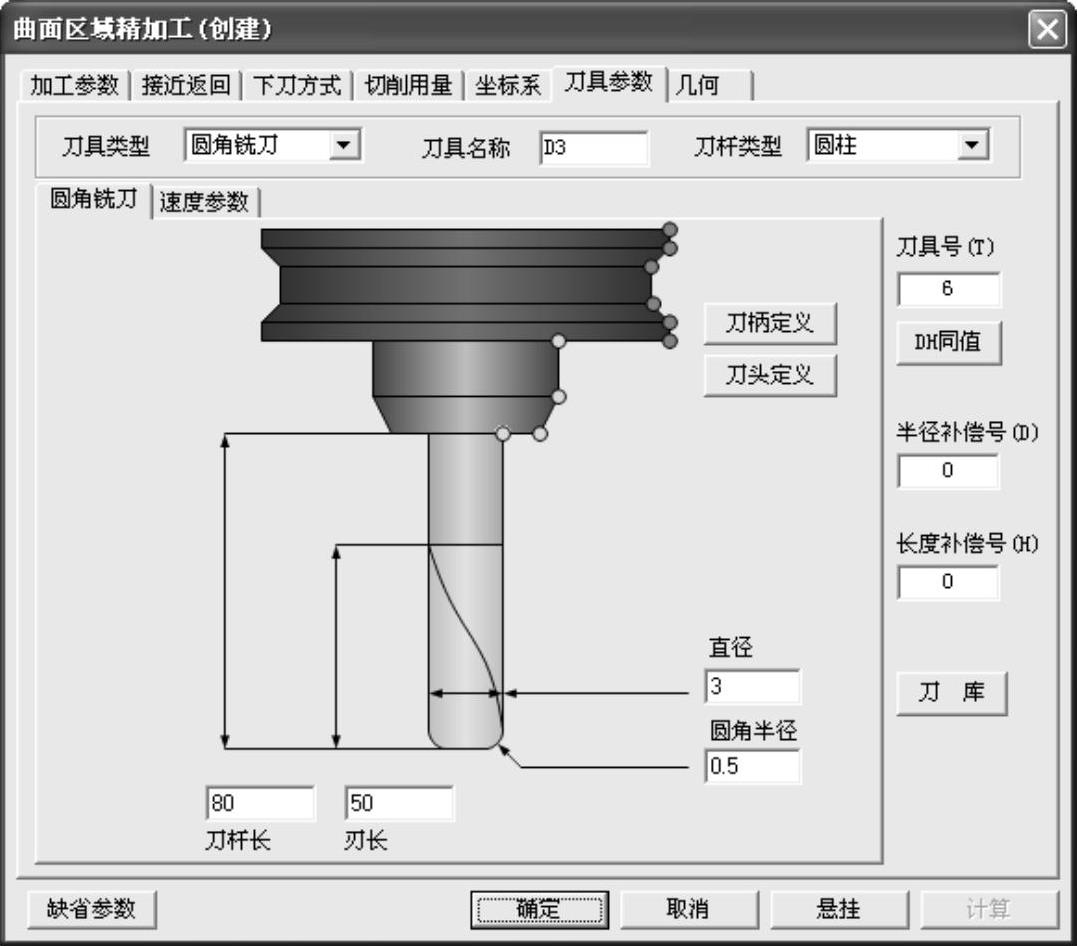

图7-116 选取D3圆角铣刀

9）在【曲面区域精加工（创建）】对话框中单击【确定】按钮，根据系统状态栏提示“拾取加工对象”，按下W键，或者按下空格键后，在弹出的快捷菜单中选择【拾取全部】；根据状态栏提示，选取边界，单击鼠标选取图7-113绘制的矩形。单击鼠标右键确认后系统开始自动计算生成轨迹，如图7-117所示。

10）在【轨迹管理】导航栏中，在【刀具轨迹】下面新创建的“曲面区域精加工”轨迹上单击鼠标右键，在弹出的快捷菜单中选择【隐藏】，以便于后面观察生成的精加工轨迹。
