7.1.5  添加过渡圆角

单击过渡按钮进入圆角过渡命令，系统弹出【过渡】对话框，如图7-25所示。在【过渡】对话框中设置【半径】为“1”，【过渡方式】为【等半径】。根据系统状态栏提示，用鼠标选取图7-24的圆柱凸台与异形底板上表面交线。单击【确定】按钮，完成过渡圆角特征点创建，如图7-26所示。

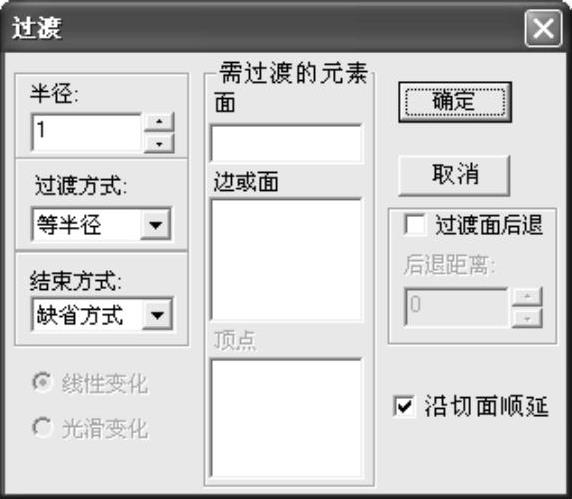

图7-25 设置过渡命令参数

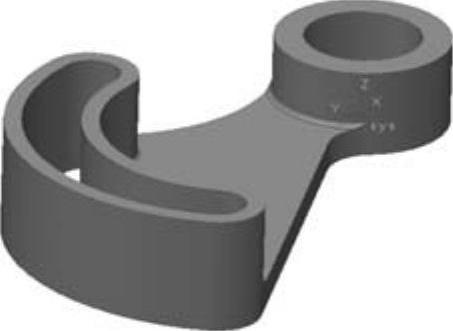

图7-26 创建过渡圆角

由此完成连杆零件的三维实体造型操作。
