7.2.19  生成加工工艺单

1）在【轨迹管理】导航栏的【刀具轨迹】上单击鼠标右键，在弹出的快捷菜单中选择【工艺清单】，此时系统弹出【工艺清单】对话框。在该对话框中输入工艺清单的相关说明参数，并选择保存路径，单击【确定】按钮将其保存，如图7-135所示。

2）在保存路径选择要查看的工艺清单，有明细表刀具、功能参数、刀具、刀具轨迹、NC数据等。图7-136显示了工艺清单中的刀具轨迹内容。

至此，手机后盖零件的实体造型、生成加工轨迹、加工轨迹仿真、生成G代码程序、生成加工工艺单等工作已经全部完成。可以把加工工艺单和G代码程序通过工厂的局域网送到车间。车间在加工之前还可以通过CAXA制造工程师2013中的校核G代码功能，查看一下加工代码的轨迹形状。

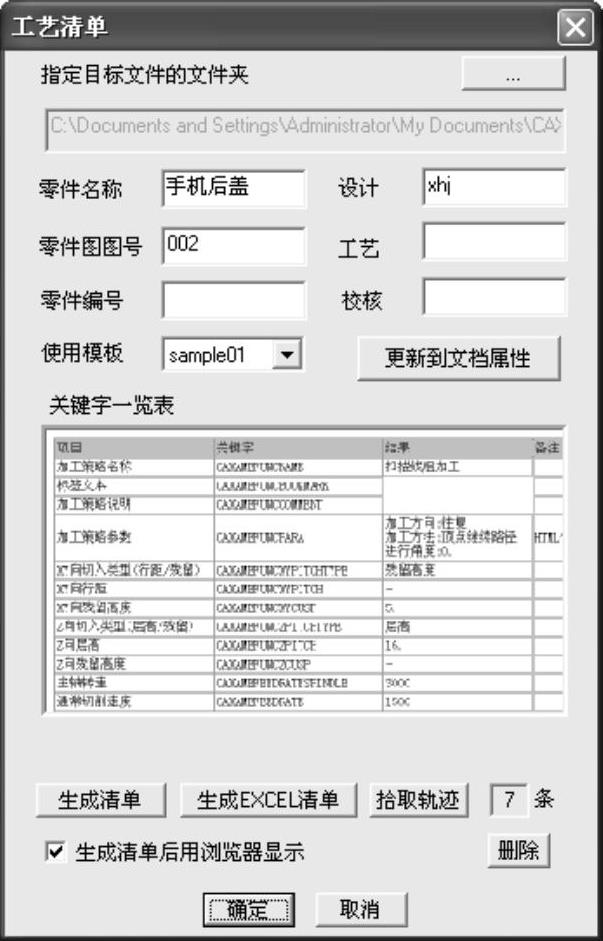

图7-135 设定手机后盖工艺清单参数

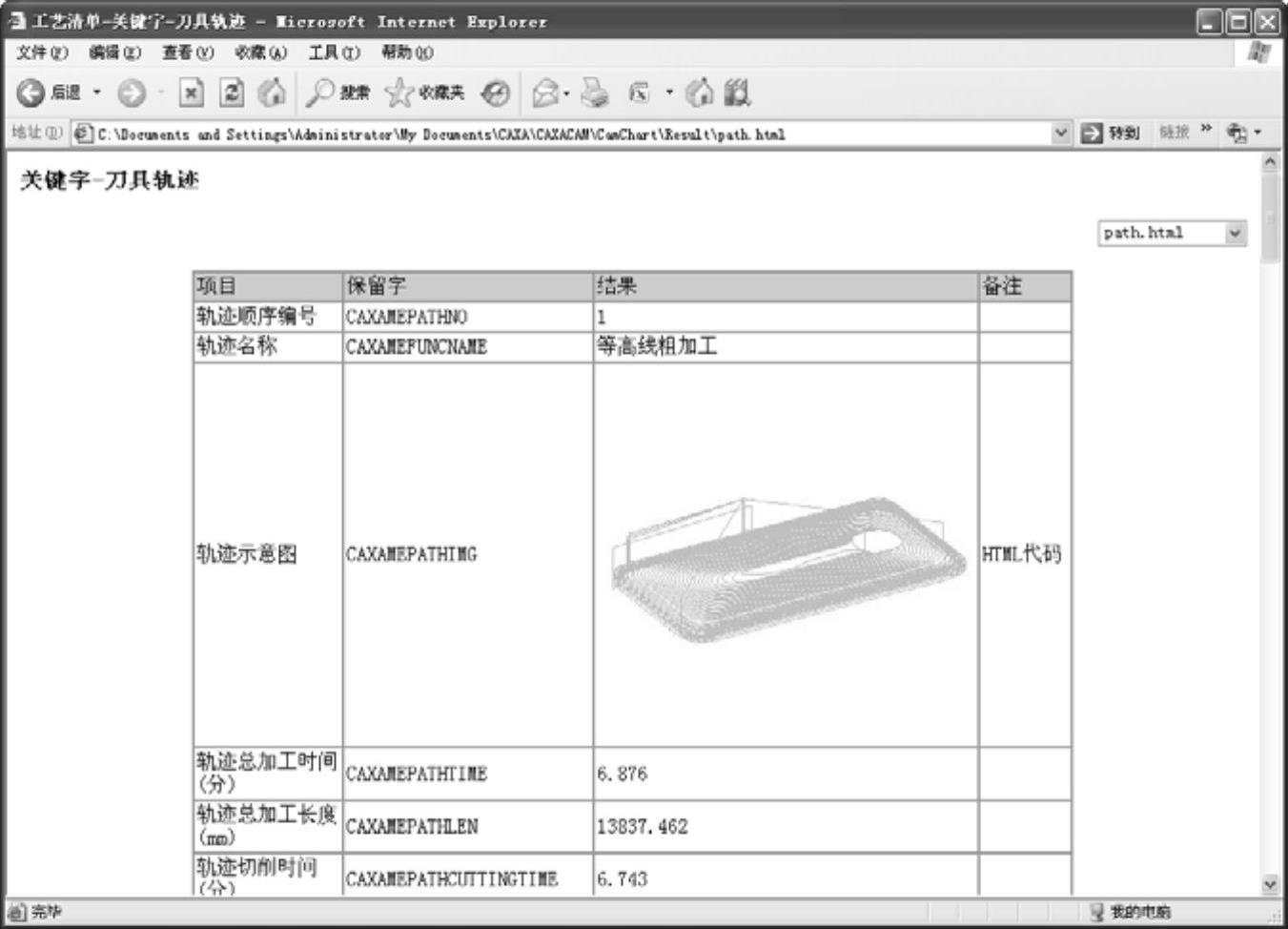

图7-136 工艺清单的刀具轨迹明细
