7.1.3 生成腰形环槽特征
1）在绘图区选取图7-9所示异形底板的上表面，然后单击按钮
进入草图绘制环境。利用圆绘制命令、圆弧绘制命令、裁剪命令、尺寸标注命令绘制图7-10所示的截面草图。绘图过程中可随时按键盘的空格键，弹出捕捉点快捷菜单，从而加快绘图速度。
2）再次单击按钮
，退出草图绘制环境。
3）单击拉伸增料按钮
，此时系统弹出【拉伸增料】对话框，如图7-11所示。在该对话框中设定拉伸类型为【固定深度】，并设定深度值为“15”，用鼠标选取拉伸对象为绘制的腰形凸台截面草图。单击【确定】按钮，完成腰形凸台的创建，如图7-12所示。

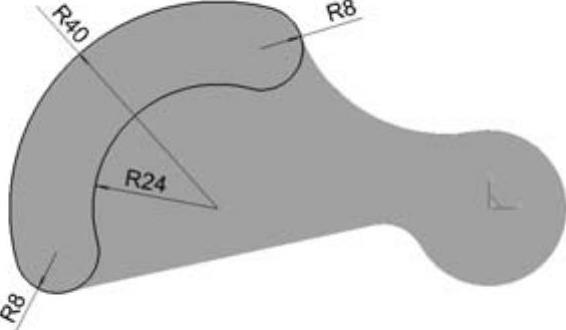

图7-10 腰形凸台截面草图

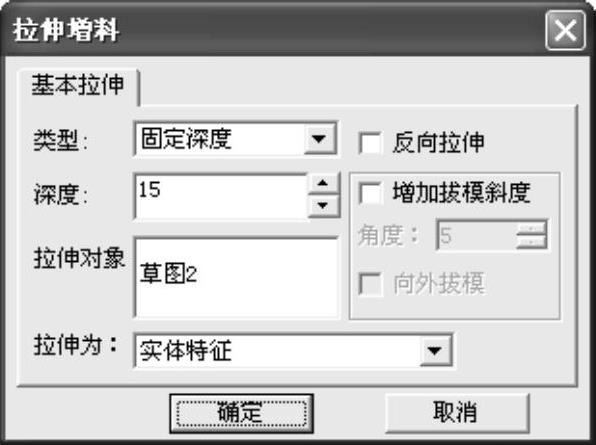

图7-11 【拉伸增料】对话框

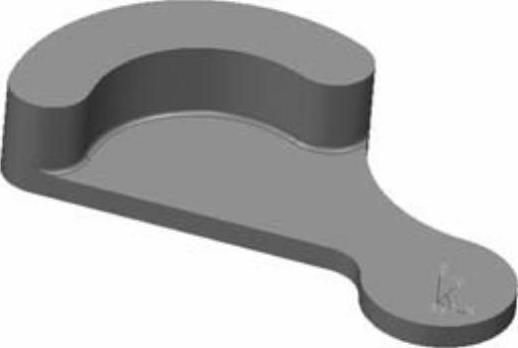

图7-12 生成腰形凸台
4）单击过渡按钮
进入圆角过渡命令，系统弹出【过渡】对话框，如图7-13所示。在【过渡】对话框中设置【半径】为“1”，【过渡方式】为【等半径】。根据系统状态栏提示，用鼠标选取图7-12的腰形凸台与异形底板上表面交线。单击【确定】按钮，完成过渡圆角特征点创建，如图7-14所示。

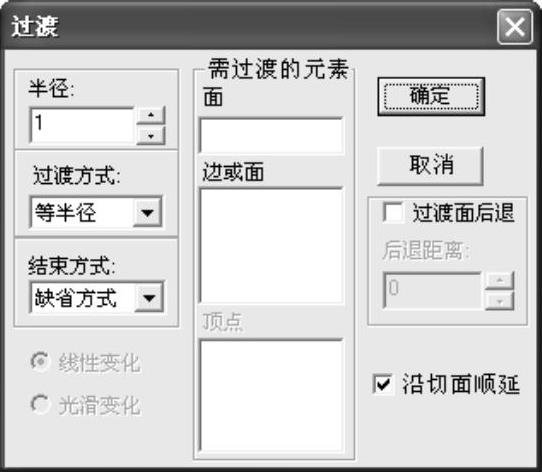

图7-13 设置过渡命令参数
图7-14 创建过渡圆角
5）在绘图区选取腰形凸台的上表面，然后单击按钮
进入草图绘制环境。选择【造型】—【曲线生成】—【相贯线】菜单命令，然后选取图7-15所示的腰形凸台上表面边线，生成曲线。
6）选择【造型】—【曲线生成】—【等距线】菜单命令，设置等距距离为“3”，以【单个曲线】形式创建等距线，如图7-16所示。注意选取等距方向要一致。创建完毕后将参照曲线删除。
图7-15 选取实体边界线

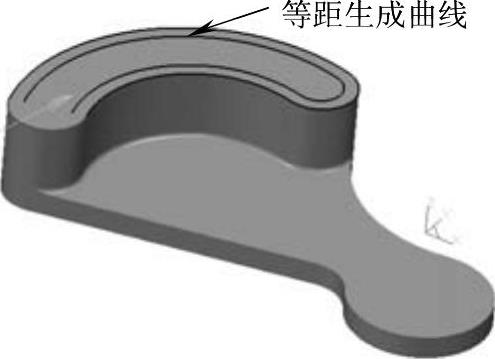

图7-16 生成等距曲线
7）再次单击按钮
，退出草图绘制环境。
8）单击拉伸除料按钮
，此时系统弹出【拉伸除料】对话框，如图7-17所示。在该对话框中设定拉伸类型为【贯穿】，用鼠标选取拉伸对象为绘制的等距曲线。单击【确定】按钮，完成腰形环槽特征创建，如图7-18所示。

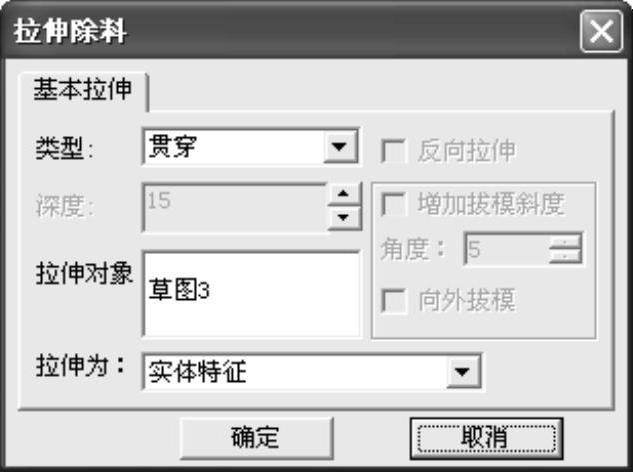

图7-17 【拉伸除料】对话框
图7-18 生成腰形环槽
