7.3.3  生成底板缺口

7.3.3 生成底板缺口

1）在绘图区选取图7-143所示的底板上表面，然后单击草图绘制按钮，进入草图绘制环境。

2）按F5键调整视图角度，将绘图平面切换到XOY。

3）在【曲线生成栏】工具条中单击圆按钮，绘制图7-144所示的圆。再次单击按钮退出草图绘制环境。

4）单击拉伸除料按钮，此时系统弹出【拉伸除料】对话框。在该对话框中设定拉伸类型为【贯穿】，用鼠标选取拉伸对象为绘制的圆。单击【确定】按钮，完成地板缺口的创建，如图7-145所示。

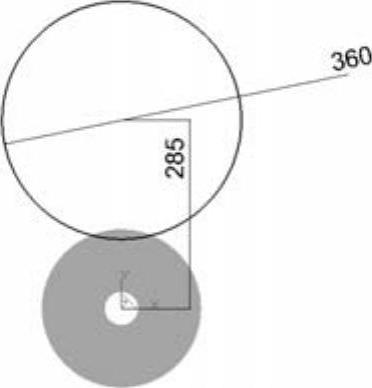

图7-144 绘制圆

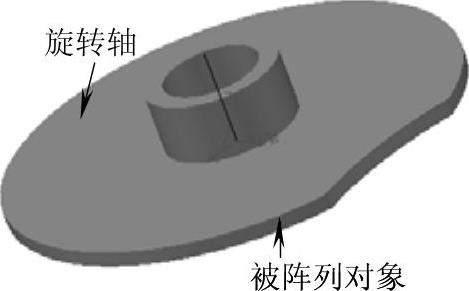

图7-145 创建一个缺口特征

5）单击环形阵列按钮，系统弹出【环形阵列】对话框，如图7-146所示。在【环形阵列】对话框中，设置【角度】为“60”、【数目】为“6”，其他参数为默认。根据状态提示，用鼠标选取图7-145所示缺口，单击【确定】按钮，完成环形阵列操作，如图7-所示。

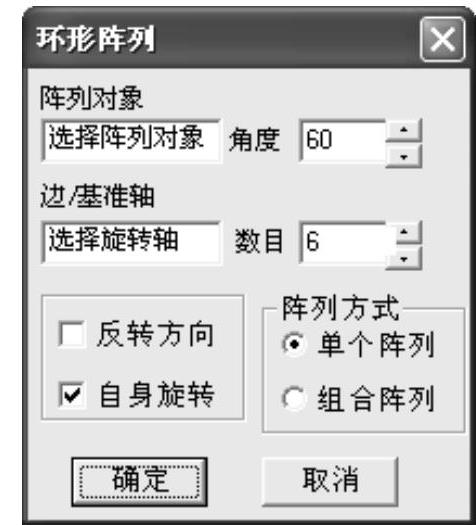

图7-146 【环形阵列】对话框

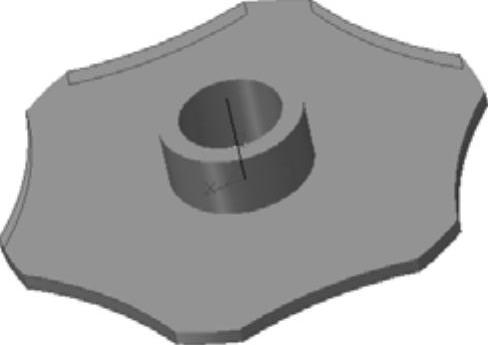

图7-147 阵列缺口特征

6）单击过渡按钮，系统弹出【过渡】对话框，如图7-148所示。在【过渡】对话中，设置过渡圆角的【半径】为“10”、【过渡方式】为【等半径】，其他参数为默认。根状态栏提示，用鼠标选取所有缺口特征的边线，单击【确定】按钮，完成过渡圆角创建如图7-149所示。

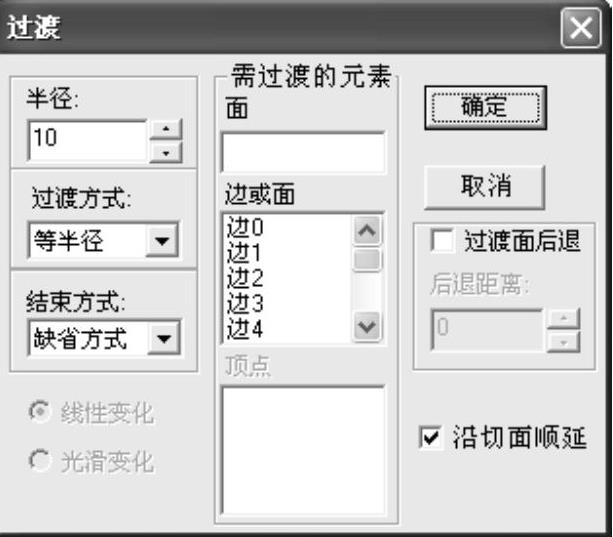

图7-148 【过渡】对话框

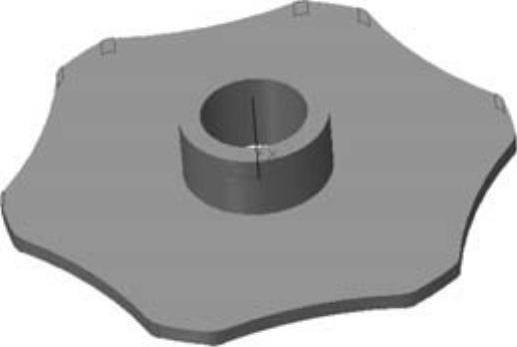

图7-149 创建缺口过渡圆角
