5.5.4  区域参数设置

加工边界的控制分为两个部分，即Z向和XY向。图5-15为【等高线粗加工（创建）】的【区域参数】选项卡。

（1）加工边界 通过选取参考边线来限定加工区域在XY方向的范围，避免刀具在不加工区域移动，提高加工效率。用户可单击，根据系统提示，选取封闭的曲线作为加工边界，并设置刀具中心与加工边界的位置关系。

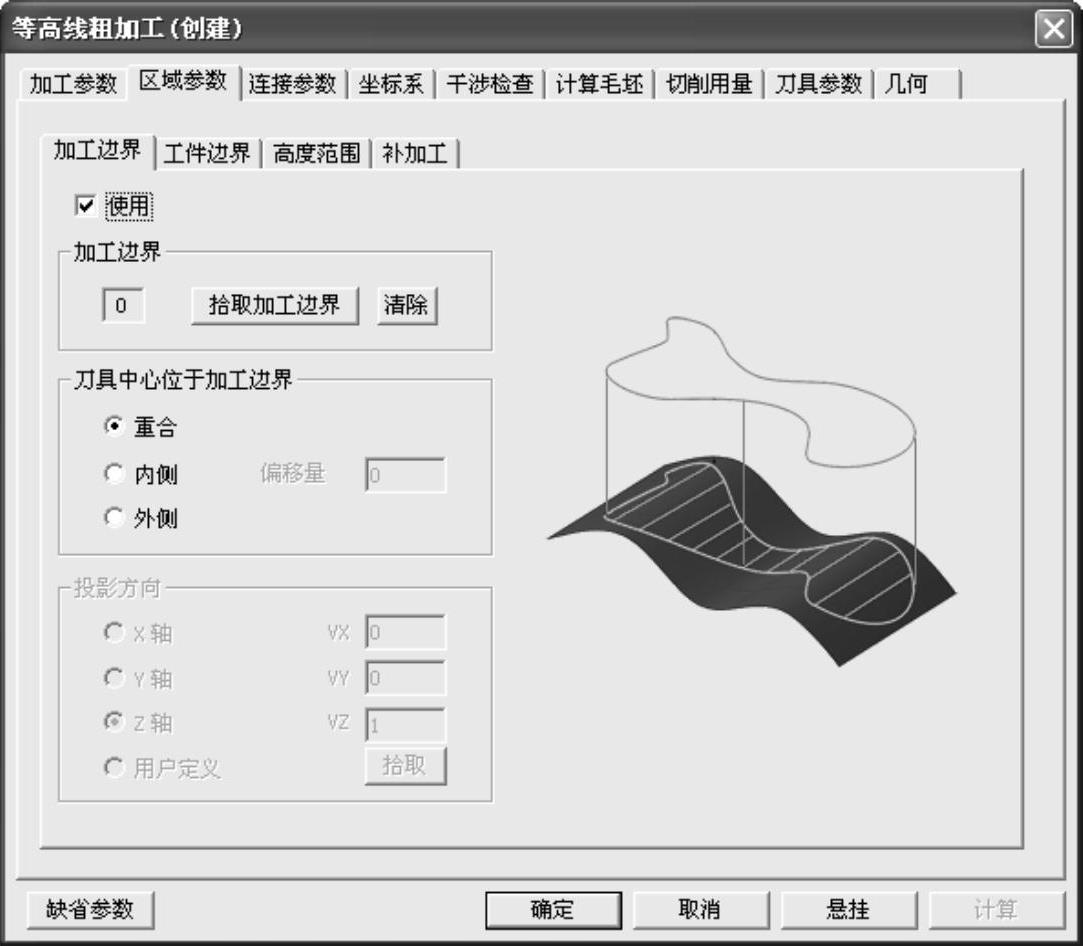

图5-15 【加工边界】选项

（2）高度范围 可以精确控制刀具轨迹在Z方向的范围。当选择【自动设定】时，软件可通过模型、毛坯等尺寸来确定高度范围。当选择【用户设定】时，则可以绝对坐标值形式输入起始高度、终止高度。如果起始高度、终止高度设定为相同数值，则可以控制CAXA只在这一高度层内生成单层的轨迹。

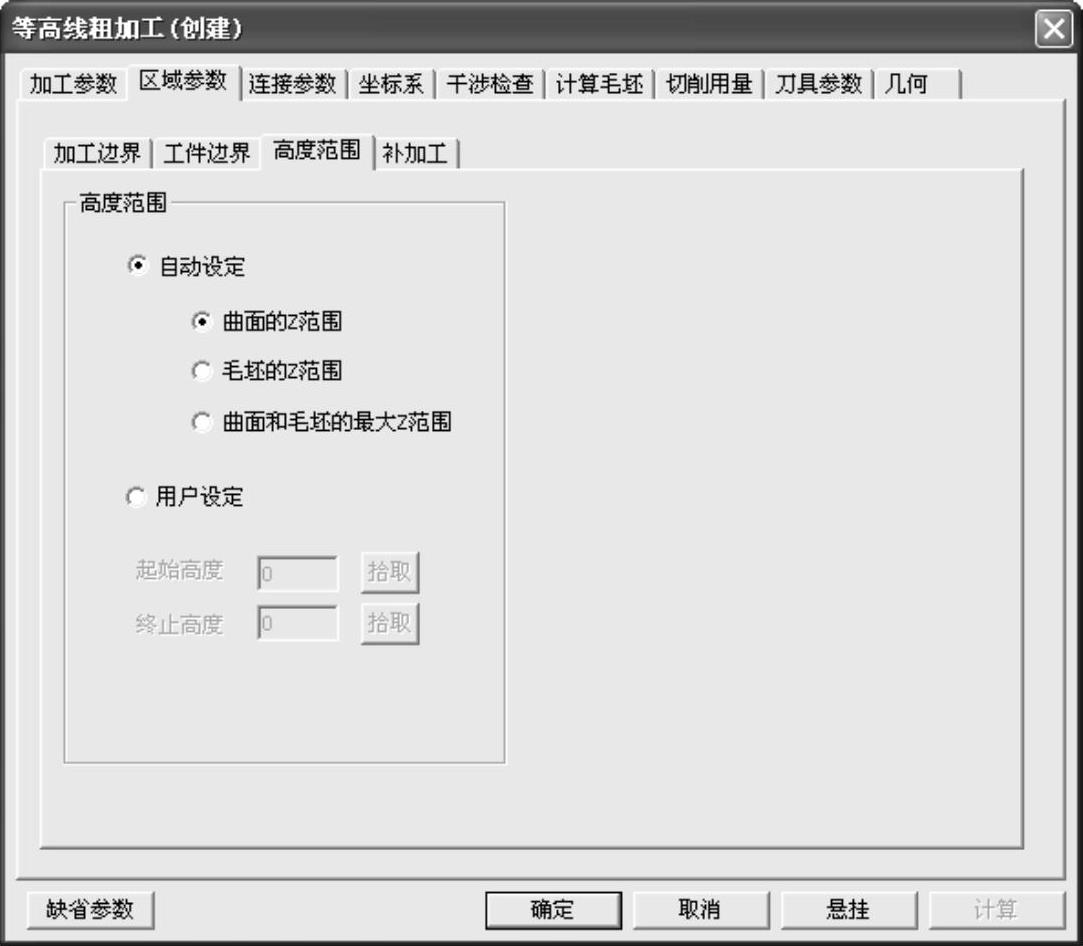

图5-16 【高度范围】选项
