7.1.4  生成圆柱凸台

7.1.4 生成圆柱凸台

1）在绘图区选取图7-9所示异形底板的上表面，然后单击按钮进入草图绘制环境。利用圆绘制命令、尺寸标注命令绘制图7-19所示的截面圆草图。绘图过程中可随时按键盘的空格键，弹出捕捉点快捷菜单，从而加快绘图速度。

2）再次单击按钮，退出草图绘制环境。

3）单击拉伸增料按钮，此时系统弹出【拉伸增料】对话框，如图7-20所示。在该对话框中设定拉伸类型为【固定深度】，并设定深度值为“5”，用鼠标选取拉伸对象为绘制的圆柱凸台截面图。单击【确定】按钮，完成异形底板的创建，如图7-21所示。

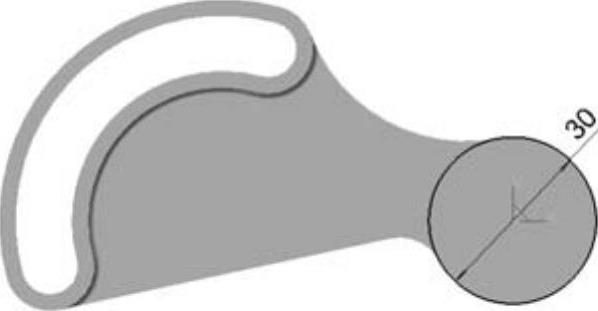

图7-19 绘制圆柱凸台截面草图

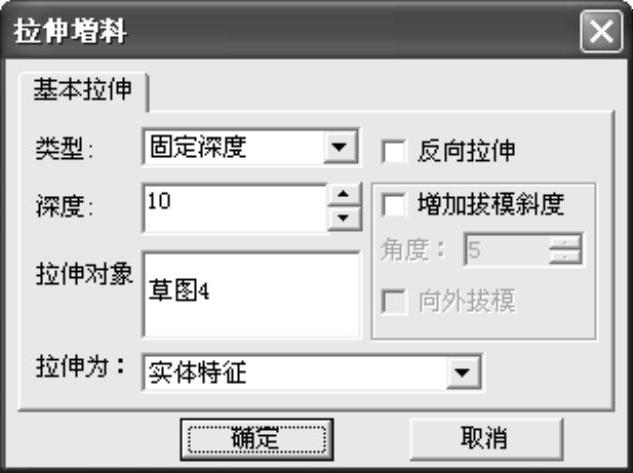

图7-20 【拉伸增料】对话框

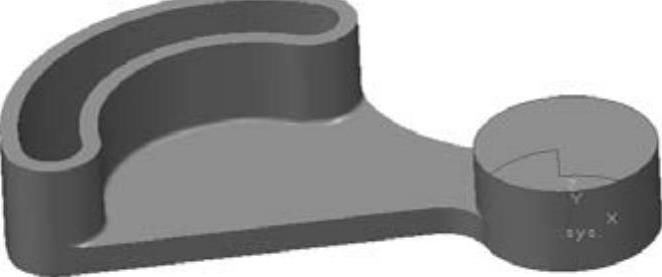

图7-21 生成圆柱凸台

4）在绘图区选取圆柱凸台的上表面，然后单击按钮进入草图绘制环境。利用圆绘制命令、尺寸标注命令，绘制圆柱孔截面草图，如图7-22所示。

5）再次单击按钮，退出草图绘制环境。

6）单击拉伸除料按钮，此时系统弹出【拉伸除料】对话框，如图7-23所示。在该对话框中设定拉伸类型为【贯穿】，用鼠标选取拉伸对象为绘制的Φ20的圆。单击【确定】按钮，完成圆柱凸台的圆柱孔特征创建，如图7-24所示。

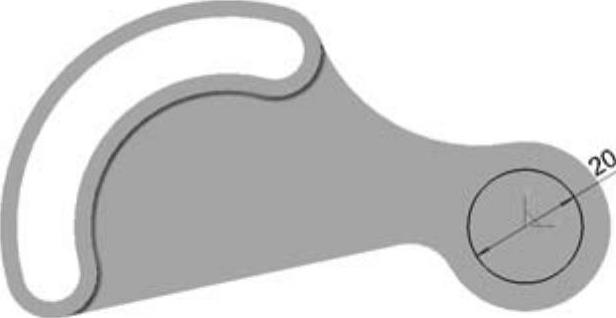

图7-22 绘制圆柱孔截面草图

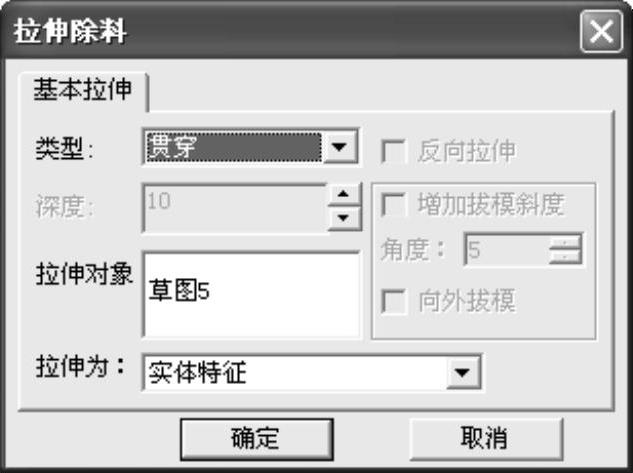

图7-23 【拉伸除料】对话框

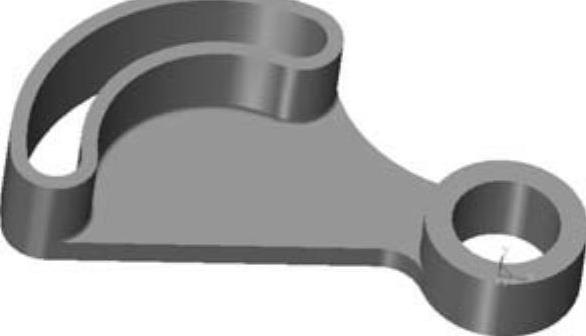

图7-24 生成圆柱凸台圆柱孔
