7.2.14  曲线式铣槽加工扬声器孔

7.2.14 曲线式铣槽加工扬声器孔

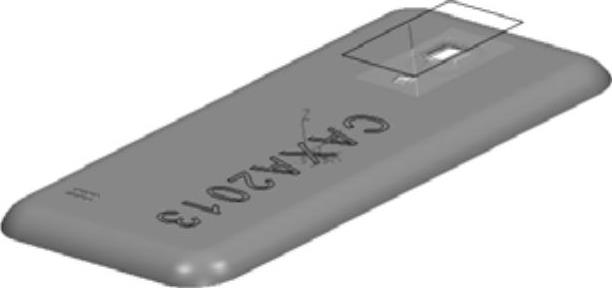

图7-117 曲面区域精加工刀具轨迹

1）单击绘图工具条上的直线按钮，在导航栏选取【两点线】方式，然后按下空格键，在弹出的点捕捉快捷菜单中选【圆心】，绘制图7-118所示扬声器孔内表面一段直线，其中直线两个端点为扬声器孔截面草图圆心。

2）在【轨迹管理】导航栏中空白处单击鼠标右键，在弹出的菜单中依次选择【加工】—【常用加工】—【曲线式铣槽加工】，系统弹出【曲线式铣槽加工（创建）】对话框，如图7-119所示。

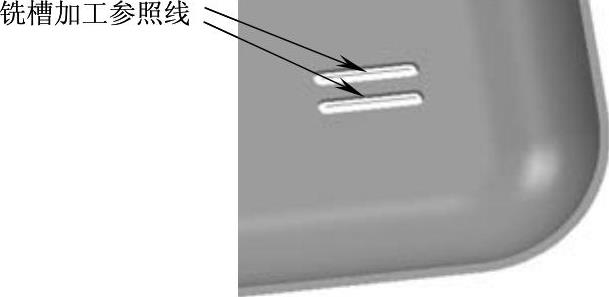

图7-118 绘制曲线式铣槽加工参照线

3）在【加工参数】选项卡中，设置【层高】为“0.5”，【开始位置】的【高度】为“8”【加工方向】为【平行】，其他参数保持默认。

4）在【下刀方式】选项卡中，设置【安全高度】为“20”。在【刀具参数】选项卡中通过刀具库选取定义的D1圆角铣刀。

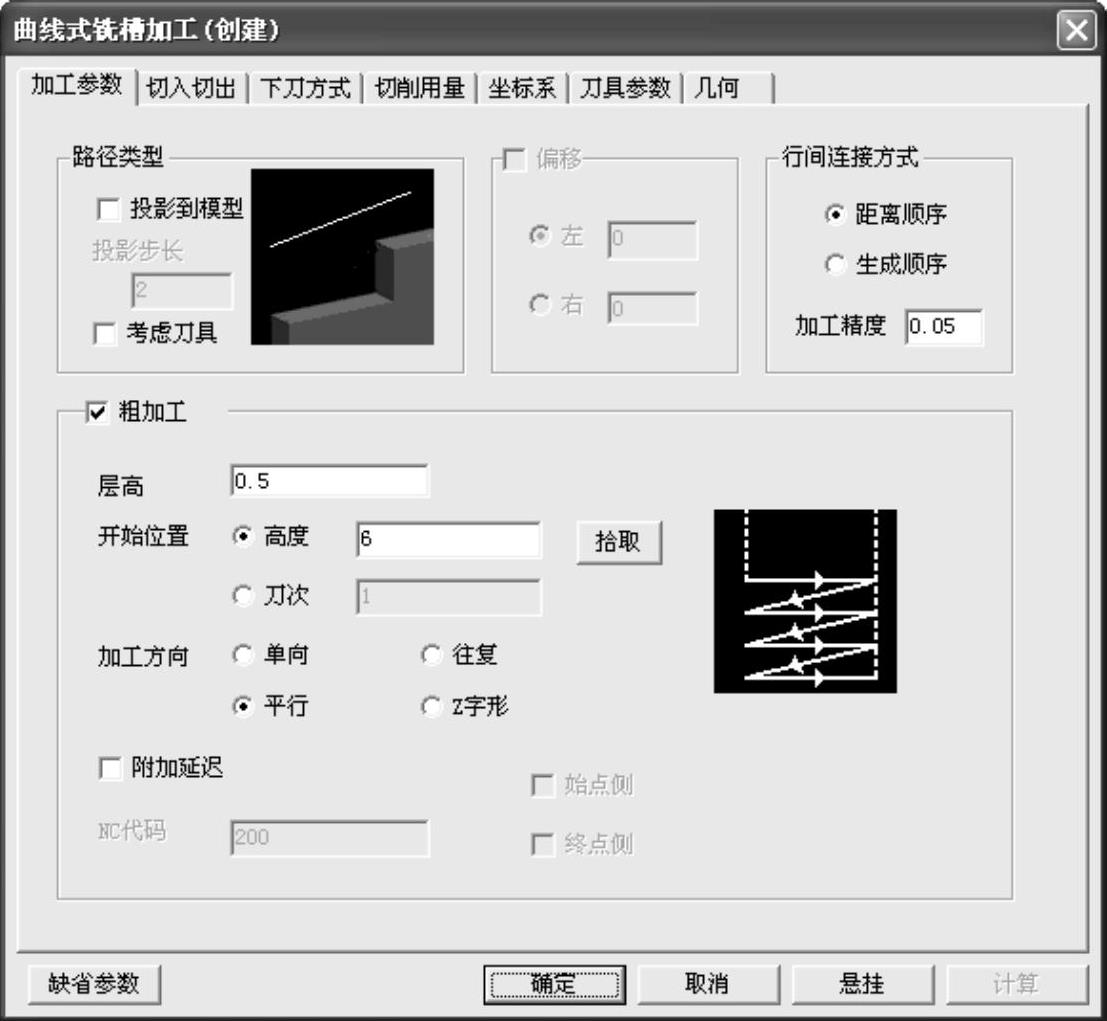

图7-119 【曲线式铣槽加工（创建）】对话框

5）如图7-120所示，在【几何】选项卡中，单击【曲线路径】按钮，选取图7-118绘制的一条直线作为曲线式铣槽的参照曲线，单击右键返回。

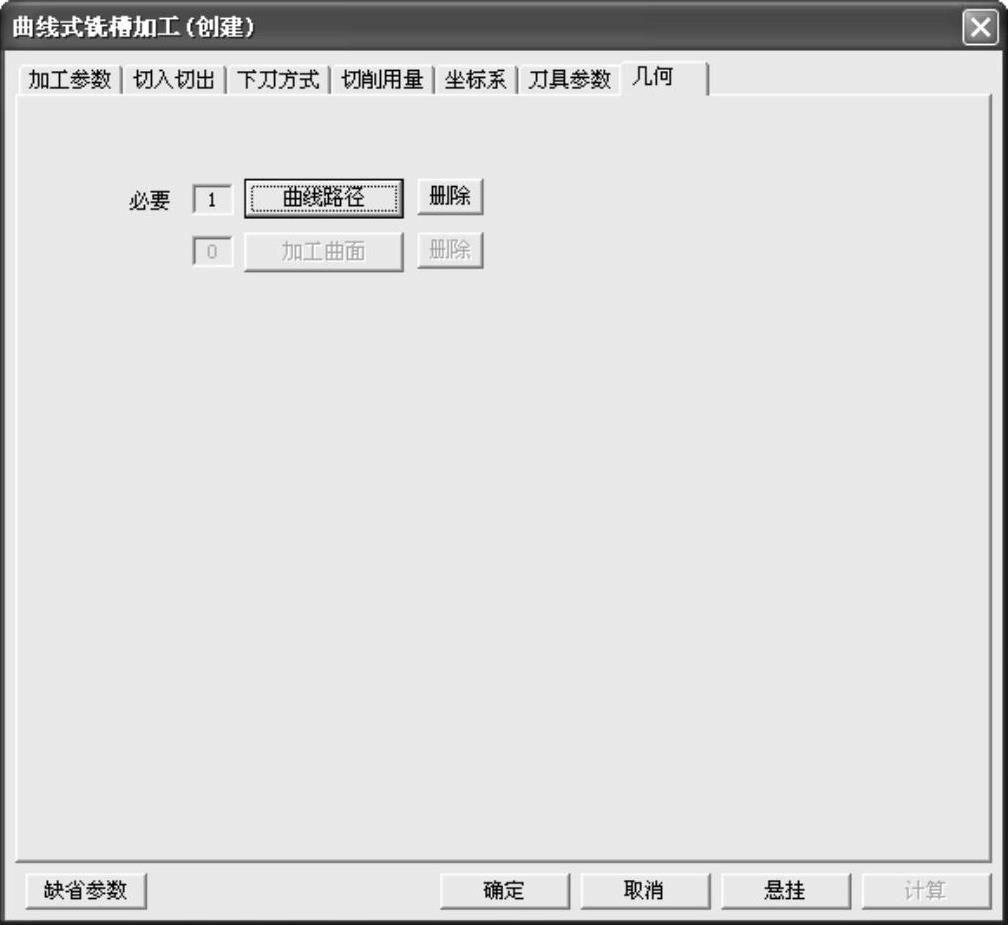

图7-120 选取加工的几何参照

6）在【曲线式铣槽加工（创建）】对话框中单击【确定】按钮，系统自动计算生成加工轨迹。

7）在【轨迹管理】导航栏中将生成的曲线式铣槽加工轨迹隐藏，如图7-121所示。用相同方法生成另一个扬声器孔刀具轨迹，如图7-122所示。

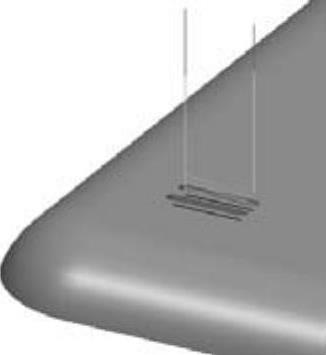

图7-121 生成加工刀具轨迹

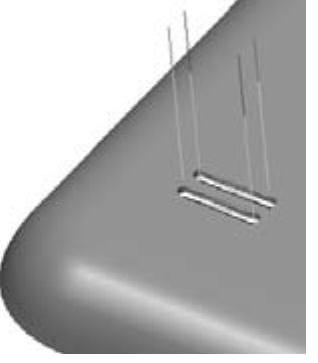

图7-122 生成另一个加工轨迹
