4.3.2 曲线过渡
曲线过渡命令是对指定的两条曲线进行圆弧过渡、尖角过渡或对两条直线倒角等操作。
依次单击菜单项【造型】—【曲线编辑】—【曲线过渡】，或直接单击【线面编辑栏】上的按钮
启动命令。
曲线过渡共有三种方式：圆弧过渡、倒角过渡和尖角过渡，下面分别进行介绍。
1.【圆弧过渡】方式
该方式在两根曲线的交点处按给定半径添加光滑过渡圆弧。图4-72为圆弧过渡设置项。
过渡圆弧在两曲线的哪个侧边生成，取决于鼠标在两根曲线上的选取位置。通过图4-72所示的设置项可控制是否对两条曲线进行裁剪操作。此处裁剪参照线是生成的过渡圆弧。系统默认只生成圆心角小于180°的过渡圆弧。

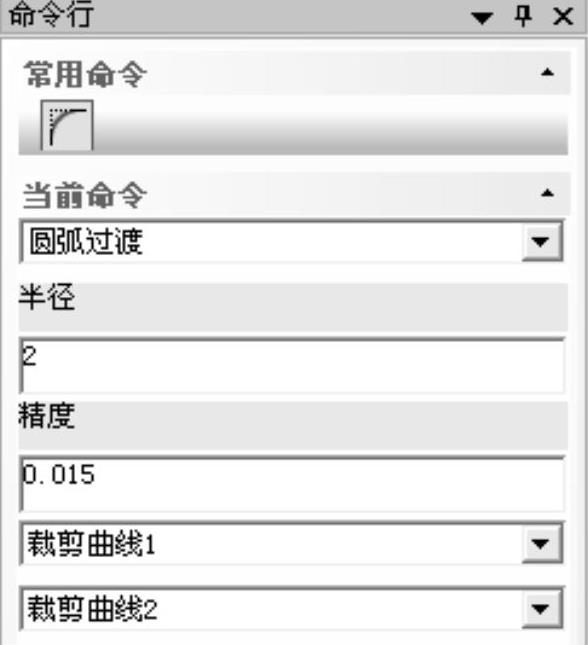

图4-72 【圆弧过渡】设置项
在【线面编辑栏】上单击按钮
进入曲线过渡命令，在命令窗口中选择【圆弧过渡】项，在【半径】中设定过渡圆弧半径，选择是否裁剪曲线1和曲线2。用鼠标在图形窗口选取第一条曲线、第二条曲线，完成圆弧过渡操作，如图4-73所示。
图4-73 【圆弧】过渡方式

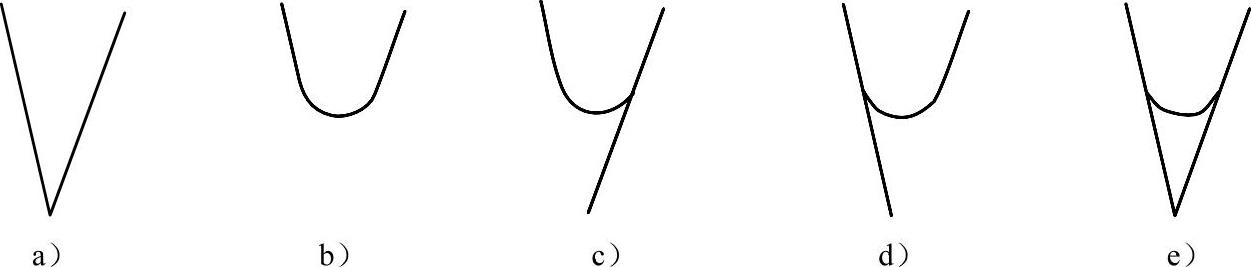

a）过渡前 b）裁剪两条边 c）裁剪起始边 d）裁剪终止边 e）不裁剪
2.【倒角】过渡方式
倒角过渡命令用于在给定的两相交直线之间进行过渡，过渡后在两直线之间有一条给定角度和长度的直线。
在【线面编辑栏】上单击
按钮启动曲线过渡命令，在命令窗口中选择【倒角】项，在【角度】和【距离】中分别输入倒角的角度和距离参数值，根据绘图需要选择是否对第一条曲线和第二条曲线进行裁剪，即选择【裁剪曲线1】和【裁剪曲线2】。用鼠标依次选取第一条曲线、第二条曲线，完成倒角过渡。
3.【尖角】过渡方式
该命令用于在给定的两根不平行曲线之间进行过渡，过渡后在两曲线的交点处呈尖角。尖角过渡后，两曲线互相裁剪，且曲线上被选取部分保留。
在【线面编辑栏】上单击按钮
进入曲线过渡命令，在命令窗口中选择【尖角】项，在【精度】中设定精度值，然后用鼠标依次选取第一条曲线、第二条曲线，完成尖角过渡，如图4-74所示。
图4-74 【尖角】过渡方式

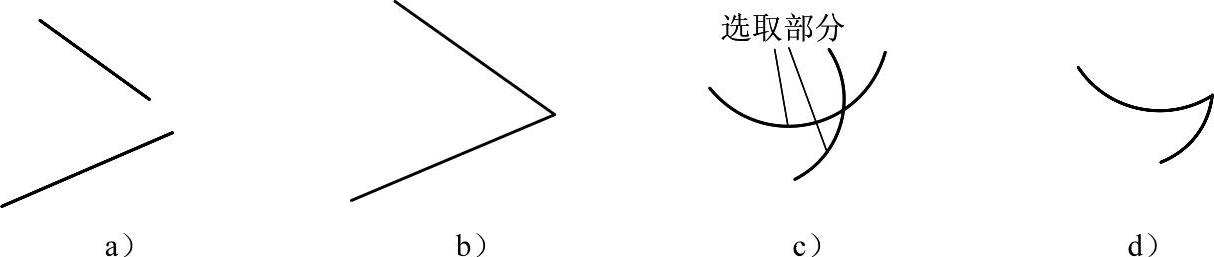

a）直线过渡前 b）直线过渡后 c）曲线过渡前 d）曲线过渡后
