4.6.4  曲面缝合

曲面缝合是指将两张曲面光滑地连接为一张曲面，有如下两种方式：通过曲面1的切矢进行光滑过渡连接；通过两曲面的平均切矢进行光滑过渡连接。

依次选择菜单项【造型】—【曲面编辑】—【曲面缝合】，或者在【线面编辑栏】上单击按钮进入曲面缝合命令，在导航栏命令行中选择曲面缝合的方式为【曲面切矢1】或【平均切矢】，根据状态栏提示，选取被缝合的曲面，完成曲面缝合操作。

1.【曲面切矢1】方式

采用曲面切矢1方式进行曲面缝合时，将在第一张曲面的连接边界处（图4-182）按曲面1的切向和第二张曲面进行连接，使得最后生成的过渡曲面仍保持有曲面1的形状部分，如图4-183所示。

2.【平均切矢】方式

采用平均切矢方式对曲面进行缝合时，将在第一张曲面的连接边界处按两曲面切矢的平均方向进行光滑连接。最后生成的曲面综合了曲面1和曲面2的形状，如图4-184所示。

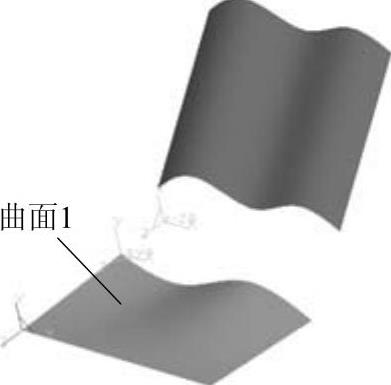

图4-182 选取第一张曲面及连接边界

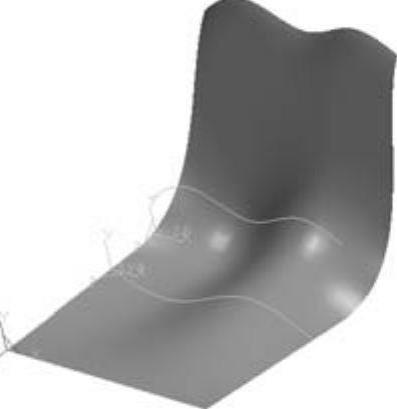

图4-183 【曲面切矢1】方式

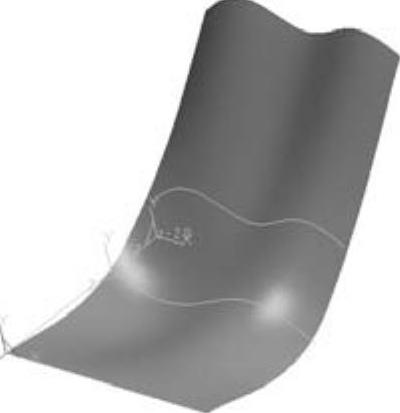

图4-184 【平均切矢】方式
