4.5.5  等距面

等距面是按给定距离和选定的等距方向，生成与已知曲面（包括平面）等距的曲面。其作用类似于曲线编辑中的“等距线”命令，只是“线”改为“面”。

依次选择菜单项【造型】—【曲面生成】—【等距面】，或者在【曲面生成栏】上单击按钮进入等距面命令。

如图4-136所示，在导航栏命令行的【等距距离】中输入数值。等距距离是指生成曲面在所选方向上的离已知曲面的距离。根据系统提示“拾取曲面”，用鼠标选取被等距的曲面，此时鼠标单击处出现指示方向的箭头；根据系统提示“选择等距方向：”，用鼠标单击箭头方向确定等距方向，完成等距面绘制，如图4-137所示。

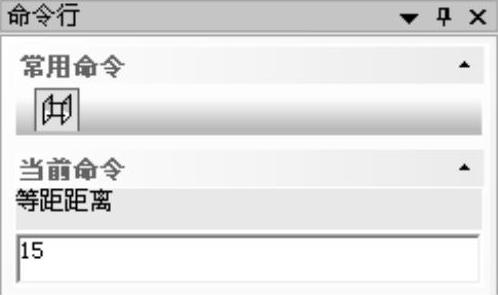

图4-136 【等距面】设置项

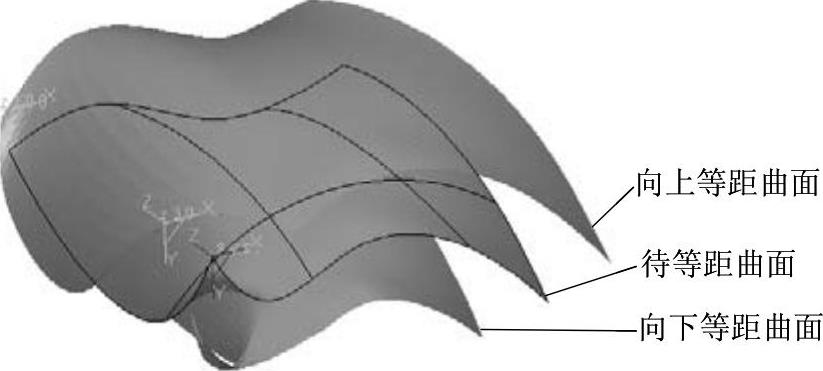

图4-137 等距面绘制实例

提示：

如果曲面的曲率变化太大，等距的距离应当小于最小曲率半径。
