5.1.2  毛坯

5.1.2 毛坯

在选择加工方法生成加工轨迹之前，必须首先给三维模型定义一个毛坯，否则无法生成加工轨迹。

双击特征树中的【毛坯】，系统弹出图5-2所示的【毛坯定义】对话框。下面介绍对话框中各选项的作用。

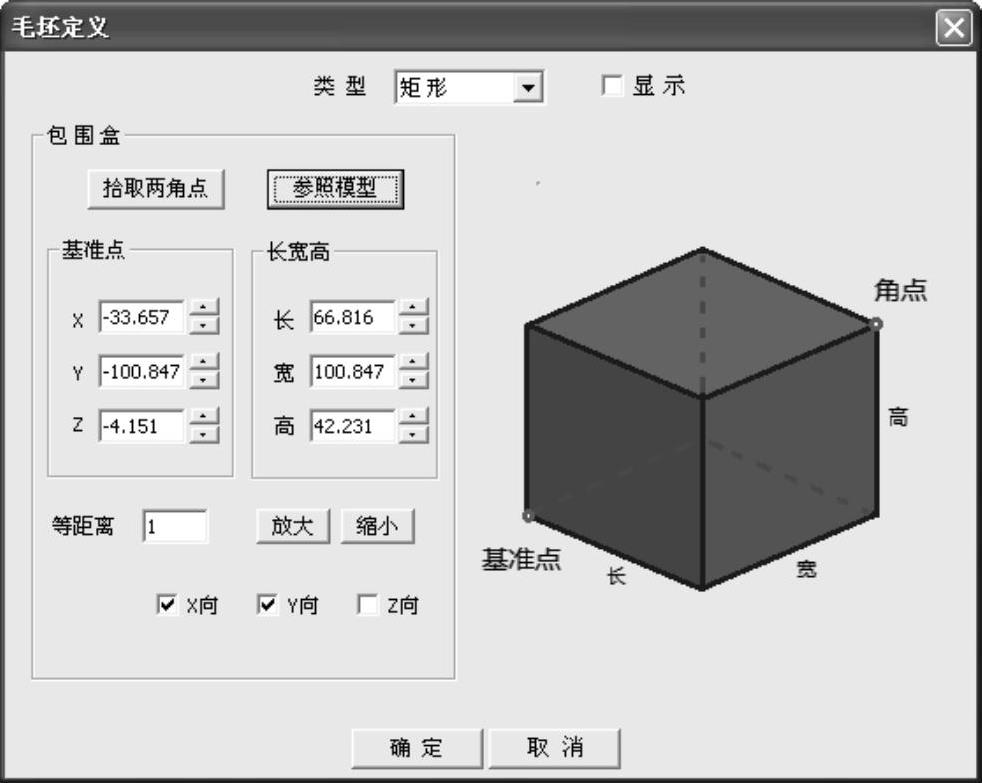

图5-2 【毛坯定义】对话框

系统的毛坯类型有矩形、圆柱、三角片三种。最常见的是矩形，即长方体形状。毛坯的定义有【拾取两角点】、【参照模型】等方法。

（1）拾取两角点 通过选取毛坯外形的两个角顶点（与顺序、位置无关）来定义毛坯。

（2）参照模型 系统自动计算模型的包围盒（能包含模型的最小长方体），以此作为毛坯。

（3）基准点 毛坯在世界坐标系（.sys.）中的左下角点。

（4）长宽高 长度、宽度、高度分别指毛坯在X方向、Y方向、Z方向的尺寸值。

（5）类型 系统提供有多种毛坯类型，主要便于工艺清单的填写。

（6）显示 设定是否在图形窗口中显示毛坯。

用户还可以通过该对话框中的、等按钮调整已定义好的毛坯尺寸。

提示：

CAXA制造工程师2013中二维图形的加工可以不用定义毛坯。
