7.2.2  创建手机后盖主体

7.2.2 创建手机后盖主体

1)在【特征管理】导航栏中选择XOY平面,然后单击草图绘制按钮978-7-111-46727-4-Chapter07-85.jpg,进入草图绘制环境。

2)按F5键调整视图角度,将绘图平面切换到XOY。

3)在【曲线生成栏】工具条中单击按钮978-7-111-46727-4-Chapter07-86.jpg978-7-111-46727-4-Chapter07-87.jpg,用鼠标左键选取坐标原点作为图形中心,然后根据系统状态栏提示,绘制图7-61所示的矩形,并将其倒圆。

4)再次单击按钮978-7-111-46727-4-Chapter07-88.jpg,退出草图绘制环境。

5)单击拉伸增料按钮978-7-111-46727-4-Chapter07-89.jpg,此时系统弹出【拉伸增料】对话框,如图7-62所示。在该对话框中设定拉伸类型为【固定深度】,并设定深度值为“5”,用鼠标选取拉伸对象为绘制的截面草图。单击【确定】按钮,完成手机后盖底板的创建,如图7-63所示。

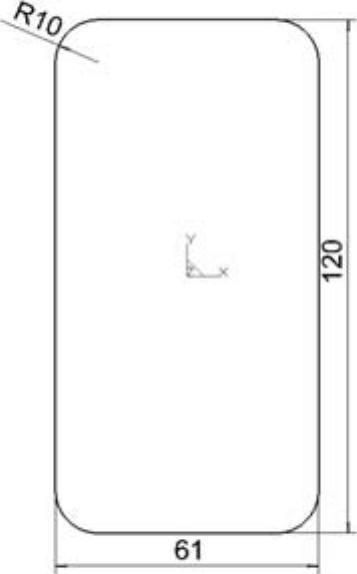

图7-61 手机后盖主体截面草图

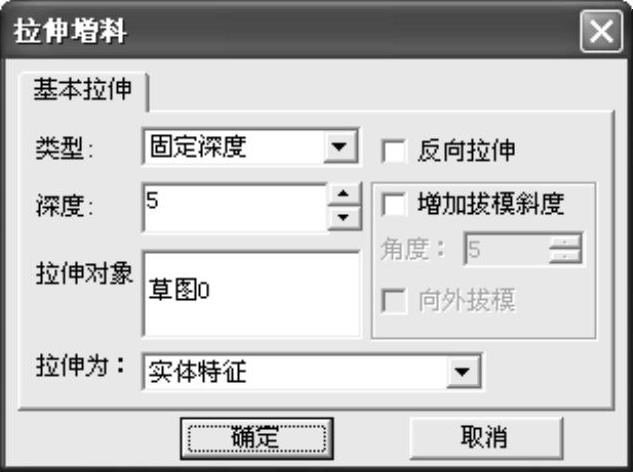

图7-62 【拉伸增料】对话框

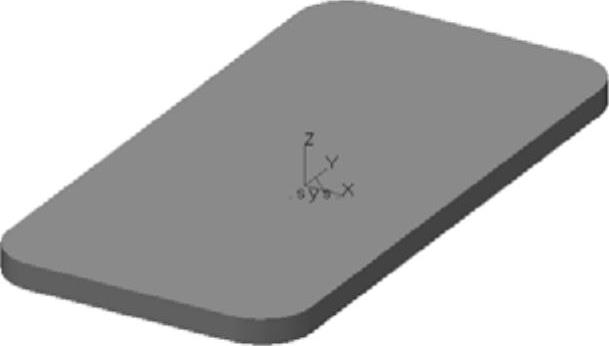

图7-63 生成异形底板

6)选择菜单命令【造型】—【曲线生成】—【相关线】,在【导航栏】中选择【实体边界】方式,选取手机后盖下底面边线,生成曲线如图7-64所示。然后用【造型】—【曲线编辑】—【曲线打断】命令,将图中边线从中点处打断。

7)按F5键调整视图角度,将绘图平面切换到XOZ。

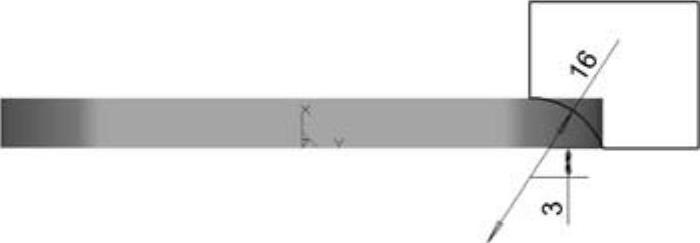

8)在【曲线生成栏】工具条中单击按钮978-7-111-46727-4-Chapter07-93.jpg978-7-111-46727-4-Chapter07-94.jpg,绘制图7-65所示的图形,圆弧右端点在图7-64打断点处。

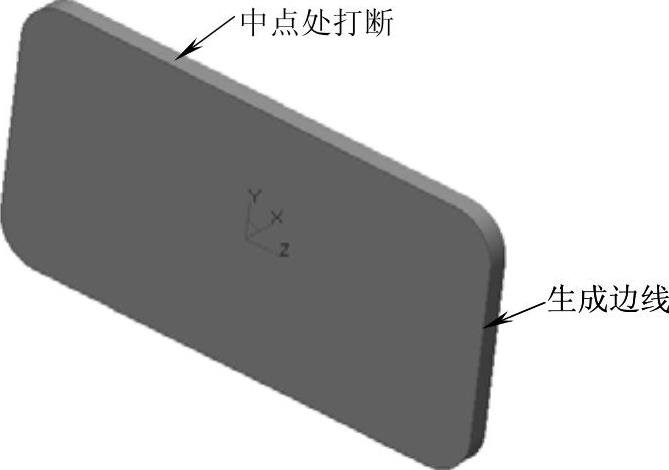

图7-64 生成底板边线并打断其中一条边线


图7-65 绘制截面草图

9)再次单击按钮978-7-111-46727-4-Chapter07-97.jpg,退出草图绘制环境。

10)单击导动除料按钮978-7-111-46727-4-Chapter07-98.jpg,此时系统弹出【导动】对话框,如图7-66所示。在该对话框中设定【选项控制】为【固接导动】,然后根据状态栏提示,拾取图7-65绘制的截面草图作为轮廓界面线,拾取图7-64所示的图形作为轨迹线。单击【确定】按钮,完成手机后盖主体的创建,如图7-67所示。

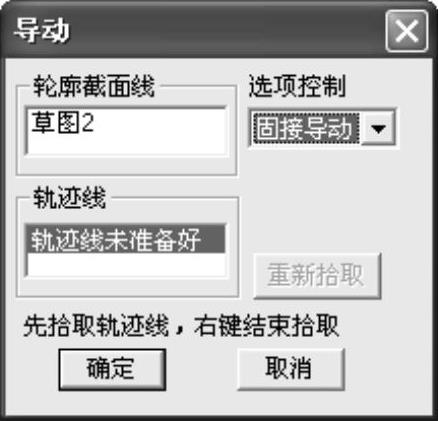

图7-66 【导动】对话框

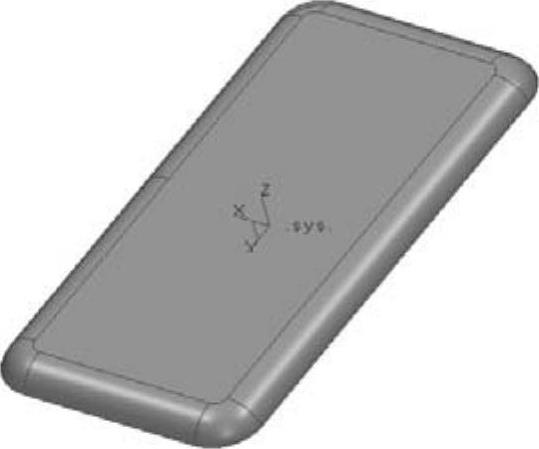

图7-67 生成手机后盖主体

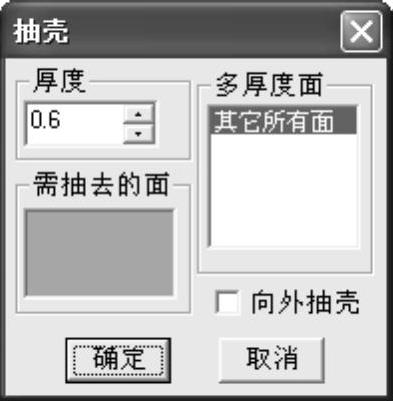

11)选择菜单命令【造型】—【特征生成】—【抽壳】,或者在工具栏上单击抽壳按钮978-7-111-46727-4-Chapter07-101.jpg系统弹出【抽壳】对话框,如图7-68所示。在【厚度】栏输入抽壳厚度为“0.6”,然后在【需抽去的面】栏中单击鼠标左键,根据状态栏提示,选取图7-69所示的手机后盖主体下底面。


图7-68 【抽壳】对话框

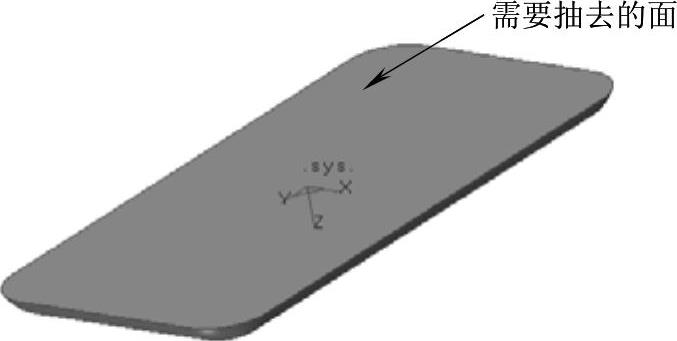

图7-69 选取需要抽去的面

12)在【抽壳】对话框中单击【确定】按钮,生成手机抽壳特征如图7-70所示。
