5.6.11  扫描线精加工

5.6.11 扫描线精加工

本实例将采用扫描线精加工的方法，对图5-88所示的腰形凸台进行加工，并生成相应的加工轨迹。

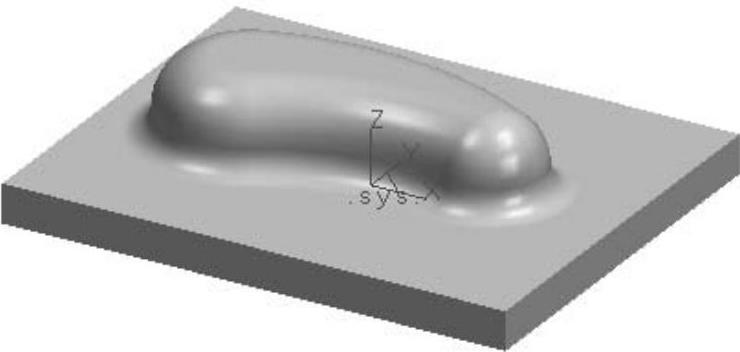

图5-88 扫描线精加工模型

1）在【轨迹管理】导航栏的空白处单击鼠标右键，在展开的菜单中选择【加工】—【常用加工】—【扫描线精加工】，系统弹出【扫描线精加工（创建）】对话框，如图5-89所示。

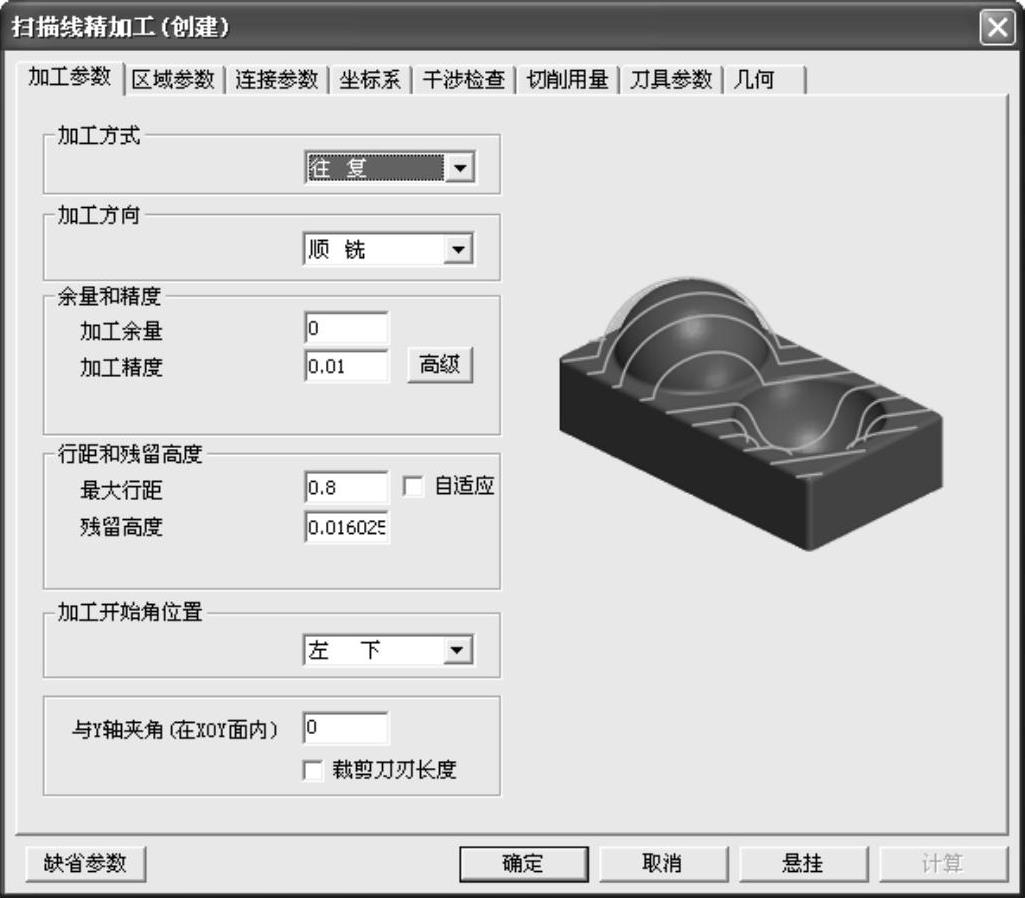

图5-89 【扫描线精加工（创建）】对话框

2）选择D10的球头刀，单击【确定】按钮。

3）根据系统提示，按W键选取整个实体作为加工对象。单击鼠标右键，系统自动计算生成加工轨迹，如图5-90所示。

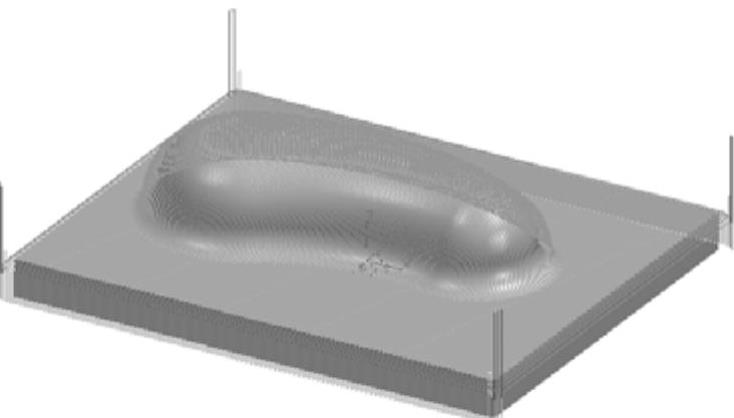

图5-90 扫描线精加工生成腰形凸台的加工轨迹

总结：

1）针对该功能加工平行于加工方向的竖直面加工效果差的问题，增加了自动识别竖直面并进行补加工的功能，提高了加工效果和效率。

2）可以在轨迹尖角处增加圆弧过渡，保证生成的轨迹光滑，适用于高速加工机床。
