4.6.5  曲面延伸

在三维建模过程中，有时会发现先前创建的曲面尺寸不够，需要将曲面沿它的某一个边进行延伸，从而扩展该曲面，此时可以使用曲面延伸命令。该命令可以将原曲面按所给长度沿相切的方向延伸出去，扩大曲面，以便下一步操作。图4-185为【曲面延伸】设置项。图4-186和图4-187分别为按比例延伸前后的曲面。

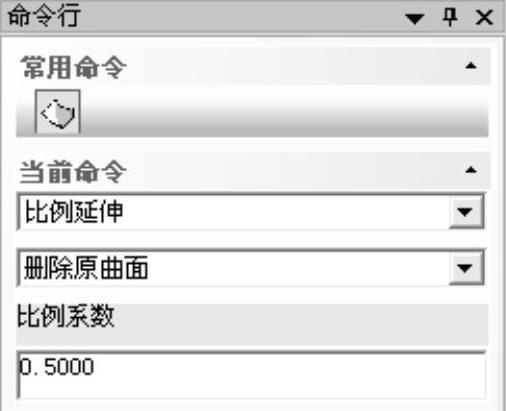

图4-185 【曲面延伸】设置项

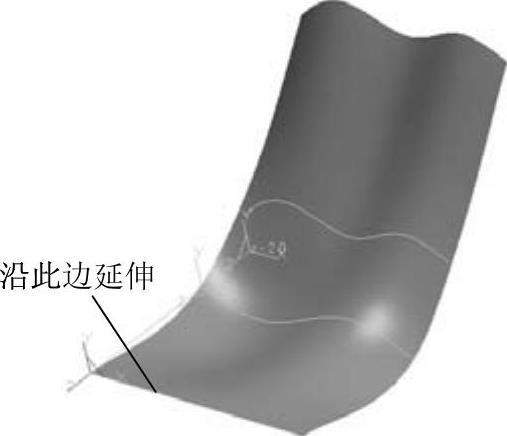

图4-186 延伸前的曲面

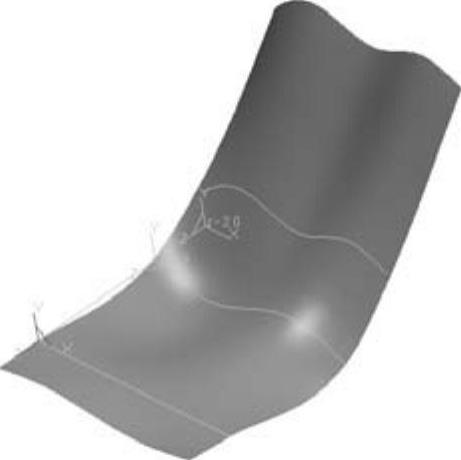

图4-187 延伸后的曲面

依次选择菜单项【造型】—【曲面编辑】—【曲面延伸】，或者在【线面编辑栏】上单击按钮进入曲面延伸命令。在图4-185所示的命令窗口中选择【长度延伸】或【比例延伸】，并设定长度或比例值。根据状态栏提示“拾取曲面”，用鼠标选取曲面上靠近延伸方向的部分，完成操作。

提示：

裁剪曲面不能使用曲面延伸功能。
