5.1.1  模型

模型指系统中存在的所有曲面和实体的总和（包括隐藏的曲面）。如果系统中已有曲面和实体，且没有设置隐藏，则模型会在显示窗口中显示出来。

用鼠标双击特征栏的【模型】，系统弹出图5-1所示的【模型参数】对话框。

在实体造型时，模型中的曲面是光滑连续（法矢连续）的，如球面是一个理想的光滑连续面。这种理想模型，称为几何模型。但在实际加工时，是不可能实现这种理想的几何模型。系统将自动把一张曲面离散成一系列边界相连的三角片。由这一系列三角片所构成的模型，称为加工模型。加工模型与几何模型之间的误差，称为几何精度。加工精度是制造出来的实际零件与加工模型之间的误差。当加工精度值趋近于0时，加工轨迹包络的加工件形状就是加工模型了（忽略加工残留量）。

（1）模型包含不可见曲面 当模型中存在不可见曲面时，若选中该项，则不可见曲面将成为模型的一部分；否则，模型中不包含不可见曲面。

（2）模型包含隐藏层中的曲面 当模型中包含隐藏层中的曲面时，若选中此项，则隐藏层中的曲面将成为模型的一部分；否则，模型中不包含隐藏层中的曲面。

提示：

1）系统中所有曲面及实体（隐藏或显示）的总和为模型，因此在增删面或增加实体元素时，都意味着对模型的修改，已生成的轨迹可能会不再适用于新的模型，严重的会导致过切操作。

2）一般最好使用加工模块过程的【不要增删曲面】功能。如果确需增删曲面，则需要重新计算所有的轨迹。在CAD造型中增删曲面，则不受此限制。

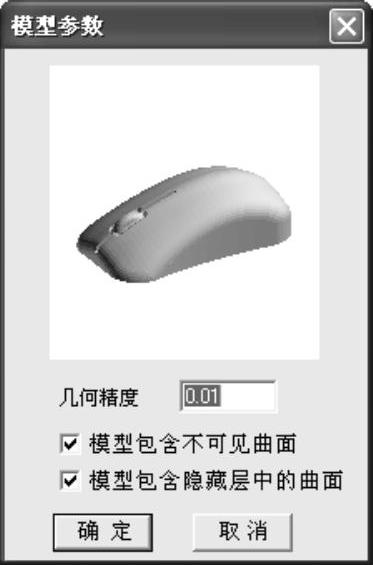

图5-1 【模型参数】对话框
