7.3.4  创建加强筋板

7.3.4 创建加强筋板

1）在导航栏的【特征管理】栏选取【XZ面】，单击草图绘制按钮，进入草图绘制环境。按F5键调整视图角度，将绘图平面切换到XOY。

2）在【曲线生成栏】工具条中单击直线按钮，绘制图7-150所示的直线。再次单击按钮退出草图绘制环境。

3）单击筋板按钮，此时系统弹出【筋板特征】对话框，如图7-151所示。在该对话框中通过【加固方向反向】项设置加强筋板方向，如图7-152所示，设置【厚度】为“10”，厚度方式为【双向加厚】。单击【确定】按钮，创建筋板如图7-153所示。

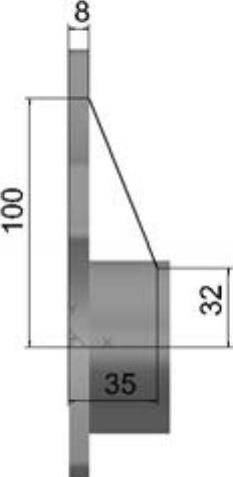

图7-150 绘制筋板草图

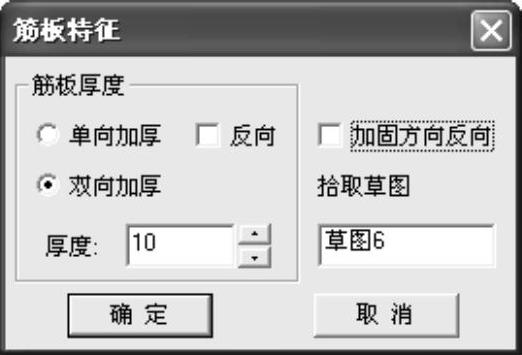

图7-151 【筋板特征】对话框

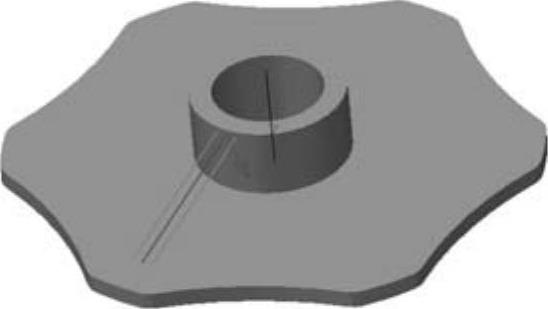

图7-152 设置筋板方向

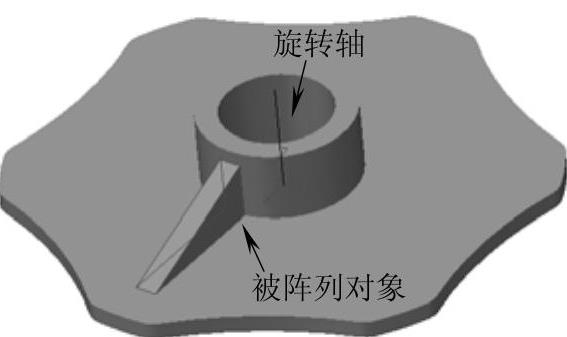

图7-153 创建筋板

4）单击环形阵列按钮，系统弹出【环形阵列】对话框，如图7-154所示。在【环形阵列】对话框中，设置【角度】为“60”、【数目】为“6”，其他参数为默认。根据状态栏提示，用鼠标选取图7-153所示筋板，单击【确定】按钮，完成环形阵列操作，如图7-155所示。

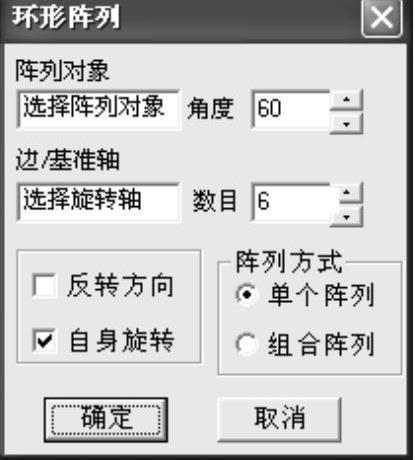

图7-154 【环形阵列】对话框

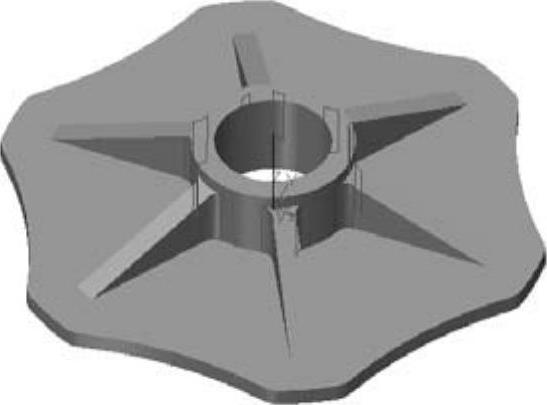

图7-155 阵列筋板特征

5）单击过渡按钮，系统弹出【过渡】对话框，如图7-156所示。在【过渡】对话框中，设置过渡圆角的【半径】为“5”、【过渡方式】为【等半径】，其他参数为默认。根据状态栏提示，用鼠标选取所有筋板与圆柱面的交线，单击【确定】按钮，完成过渡圆角创建，如图7-157所示。

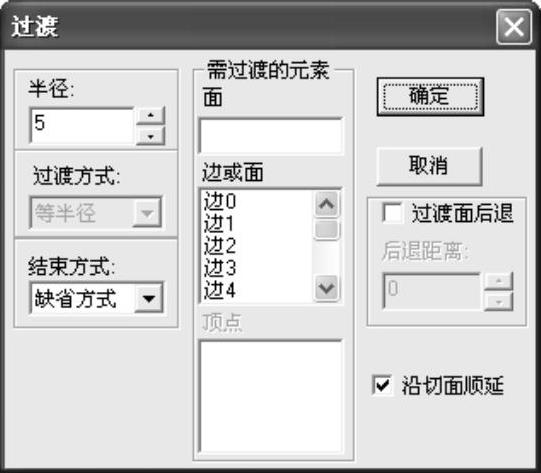

图7-156 【过渡】对话框

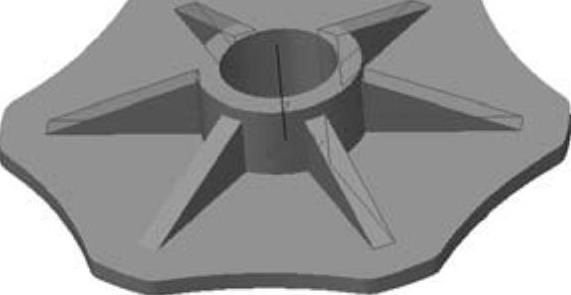

图7-157 创建筋板过渡圆角
