7.1.11  连杆笔式清根加工

1）在【轨迹管理】导航栏的空白处单击鼠标右键，在弹出的菜单中依次选择【加工】—【常用加工】—【笔式清根加工】，系统弹出【笔式清根加工（创建）】对话框，如图7-52所示。

2）在【加工参数】选项卡中，设置【加工方式】为【往复】，复选【多层清根】项，并设置【刀次】为“3”。

3）在【连接参数】选项卡的【空切区域】选项中，设置【安全高度】为“30”。

4）在【刀具参数】选项卡中，通过刀具库选取定义的D6圆角铣刀。

5）单击【确定】按钮，根据状态栏提示，按下W键选取整个模型为加工对象。单击鼠标右键，系统将自动计算生成加工轨迹，如图7-53所示。

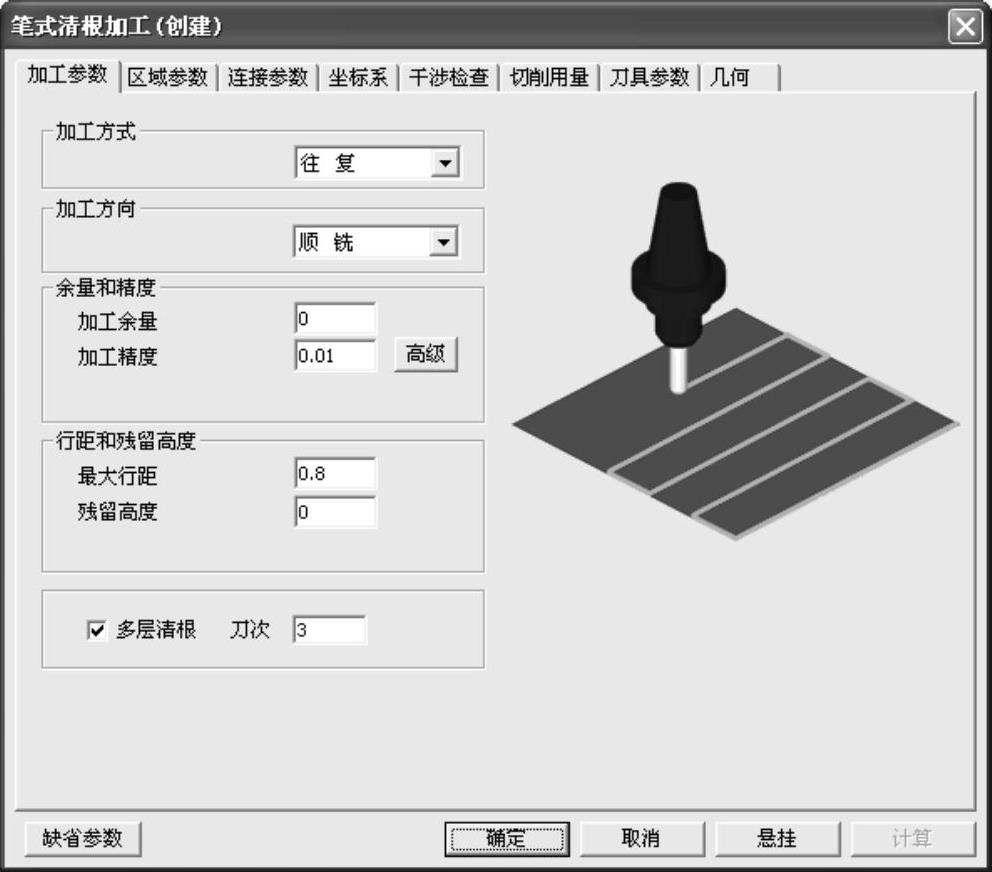

图7-52 【笔式清根加工（创建）】对话框

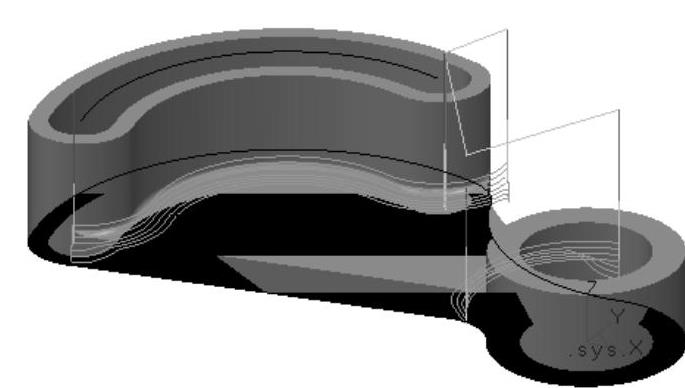

图7-53 创建笔式清根加工轨迹
