4.2.14 相关线
该命令用于绘制曲面与实体，或实体间的交线、边界线、参数线、法线、投影线和实体边界等。
依次单击菜单项【造型】—【曲线生成】—【相关线】，或在【曲线生成栏】工具条上单击按钮
进入相关线命令，在命令窗口显示图4-59所示的设置项。系统提供了曲面交线、曲面边界线、曲面参数线、曲面法线、曲面投影线、实体边界等六种相关线。
1.【曲面交线】方式绘制相关线
该命令用于绘制两曲面的交线。在【曲线生成栏】工具条上单击按钮
进入相关线命令，在命令窗口中选择【曲面交线】项，拾取第一张曲面和第二张曲面，即生成曲面交线，如图4-60所示。

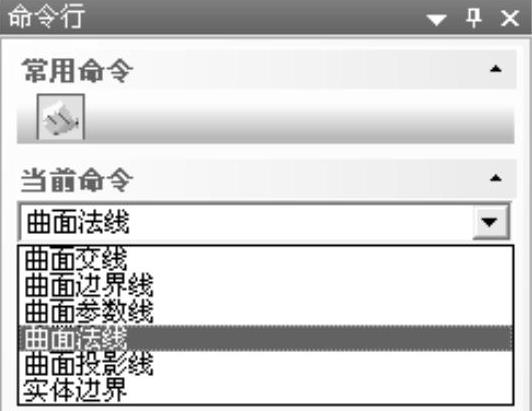

图4-59 【相关线】设置项

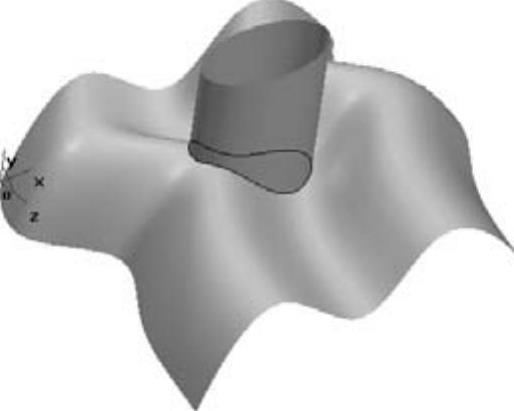

图4-60 绘制曲面交线
2.【曲面边界线】方式绘制相关线
该命令用于绘制曲面的外边界线或内边界线。在【曲线生成栏】工具条上单击按钮
进入相关线命令，在命令窗口中选择【曲面边界线】，然后选择【单根】或【全部】，用鼠标在图形窗口中拾取曲面，生成曲面边界线如图4-61所示。

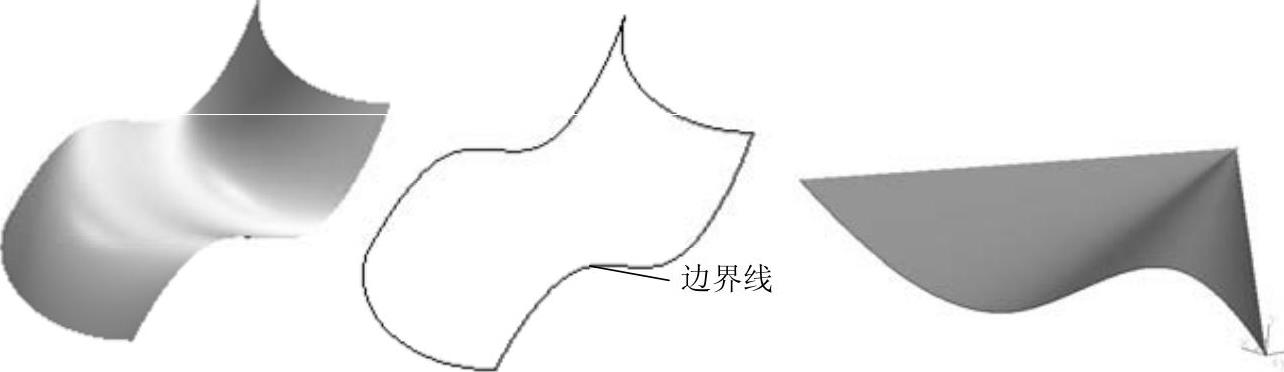

图4-61 绘制曲面边界线
3.【曲面参数线】方式绘制相关线
该命令用于绘制曲面的U向或W向的参数线。在绘图工具栏上单击按钮
进入相关线命令，在命令窗口中选择【曲面参数线】，然后指定参数线（过点或多条曲线）、等W参数线（等U参数线）。按状态栏提示操作，生成曲面参数线如图4-62所示。
4.【曲面法线】方式绘制相关线
该命令用于绘制曲面指定点处的法线。在【曲线生成栏】工具条上单击按钮
进入相关线命令，在命令窗口选择【曲面法线】项，输入法线长度值，然后拾取曲面和曲面上一点，生成曲面法线如图4-63所示。

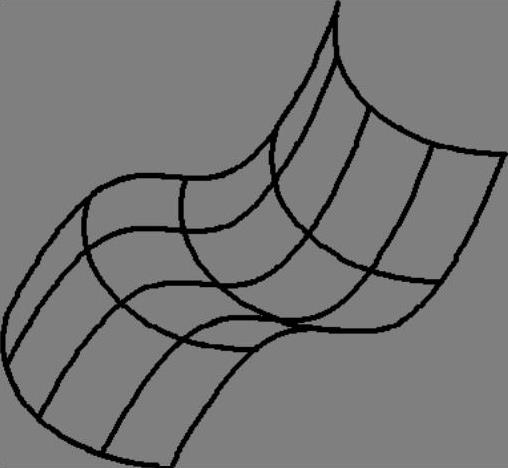

图4-62 绘制曲面参数线

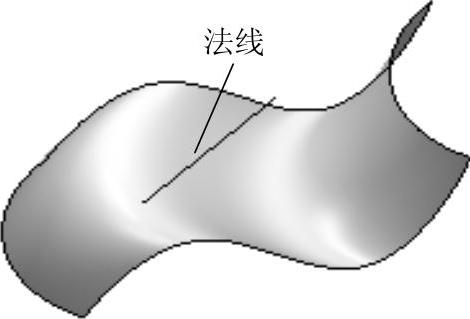

图4-63 绘制曲面法线
5.【曲面投影线】方式绘制相关线
该命令用于在指定曲面上绘制一条曲线的投影线。在【曲线生成栏】工具条上单击按钮
进入相关线命令，在命令窗口中选择【曲面投影线】，然后用鼠标拾取要投影到的曲面，用鼠标给出投影方向并拾取被投影的曲线，生成曲面投影线如图4-64所示。
6.【实体边界】方式绘制相关线
该命令用于绘制实体特征生成后的边界线。在【曲线生成栏】工具条上单击按钮
进入相关线命令，在命令窗口中选择【实体边界】项，然后用鼠标拾取实体边线，生成的实体边界如图4-65所示。

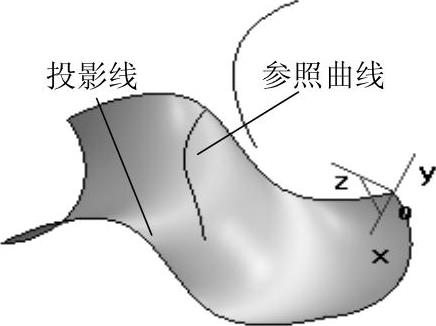

图4-64 绘制曲面投影线

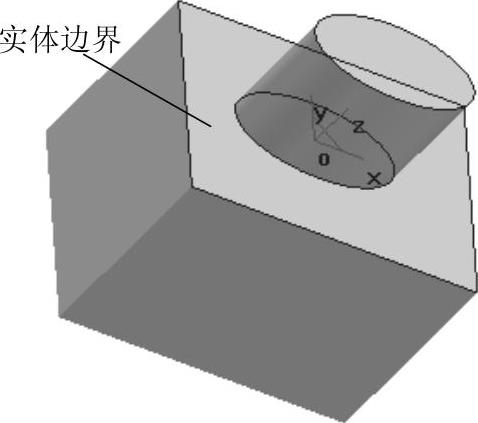

图4-65 绘制实体边界
