7.2.8 创建文字

1）选择菜单命令【工具】—【坐标系】—【设定当前平面】，系统弹出【当前平面】对话框，如图7-91所示。在该对话框中选取【XY平面】，设置的【当前高度】值为“5”，将当前激活的坐标平面移到手机后盖主体的上表面。

2）按F5键调整视图角度，将绘图平面切换到XOY。

3）选择菜单命令【造型】—【文字】，在导航栏选取【左下角】作为文字定位方式。在绘图区手机后盖主体上单击鼠标左键，系统弹出【文字输入】对话框，如图7-92所示。

4）输入文字“CAXA2013”，单击【设置】按钮，设置文字参数如图7-93所示。

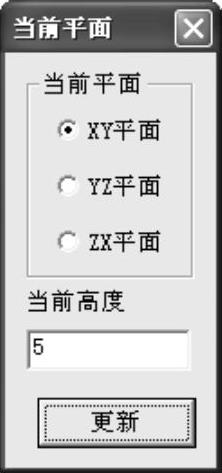

图7-91 【当前平面】对话框

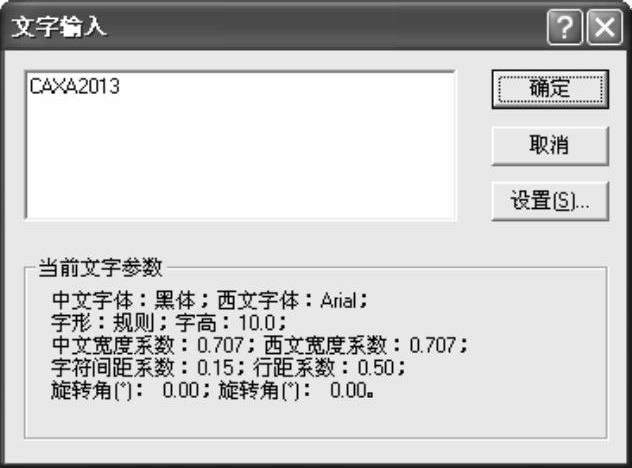

图7-92 【文字输入】对话框

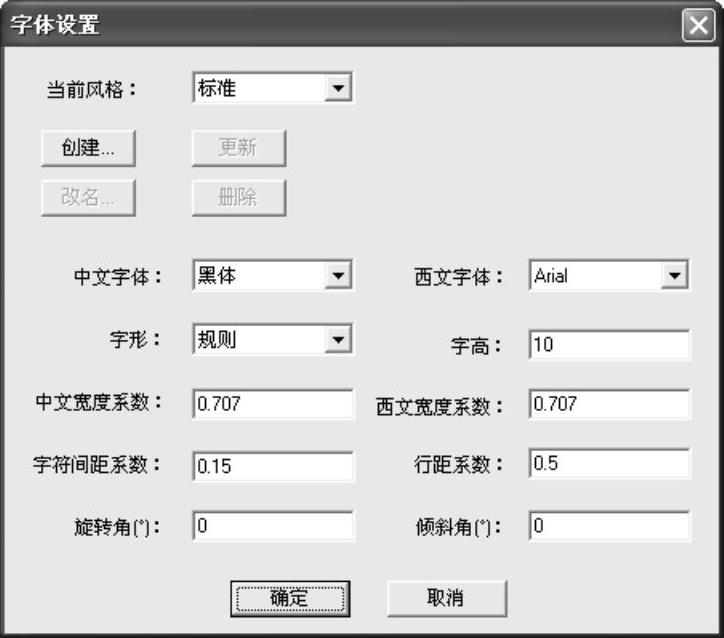

图7-93 【字体设置】对话框

5）单击【确定】按钮返回，在手机后盖主体的上表面上绘制文字，如图7-94所示。采用菜单命令【造型】—【几何变换】—【旋转】、【平移】，将文字曲线设置为图7-95所示，为刻字做准备。

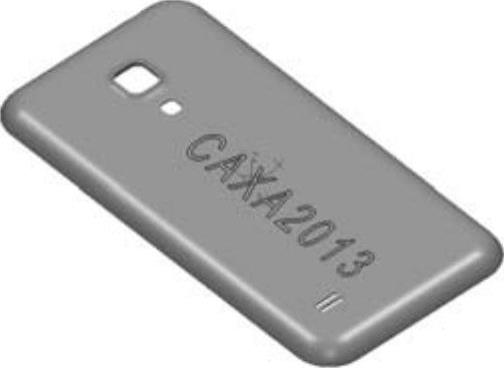

图7-94 生成文字曲线

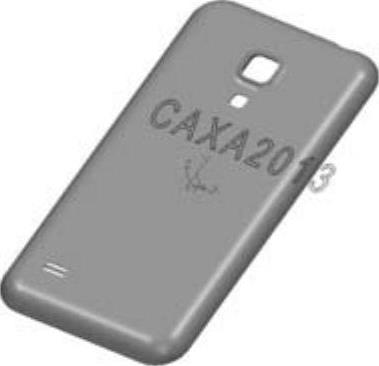

图7-95 调整文字曲线位置

由此完成手机后盖零件的三维实体造型操作。
