7.3.15  加工轨迹仿真

1）在【轨迹管理】导航栏的【刀具轨迹】上单击鼠标右键，在弹出的快捷菜单中选择【全部显示】，此时在图形窗口将显示所有生成的加工轨迹，如图7-194所示。

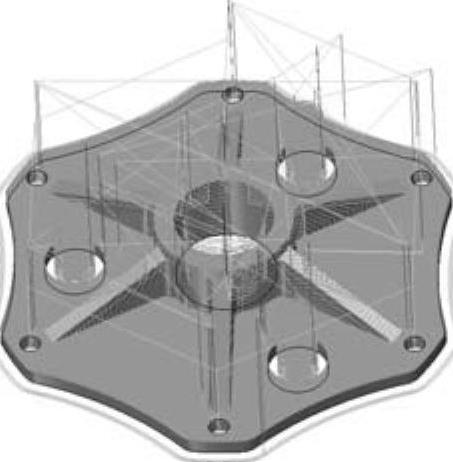

图7-194 显示所有加工轨迹

2）在【刀具轨迹】上单击鼠标右键，在弹出的快捷菜单中选择【实体仿真】，系统弹出CAXA轨迹仿真对话框，如图7-195所示。

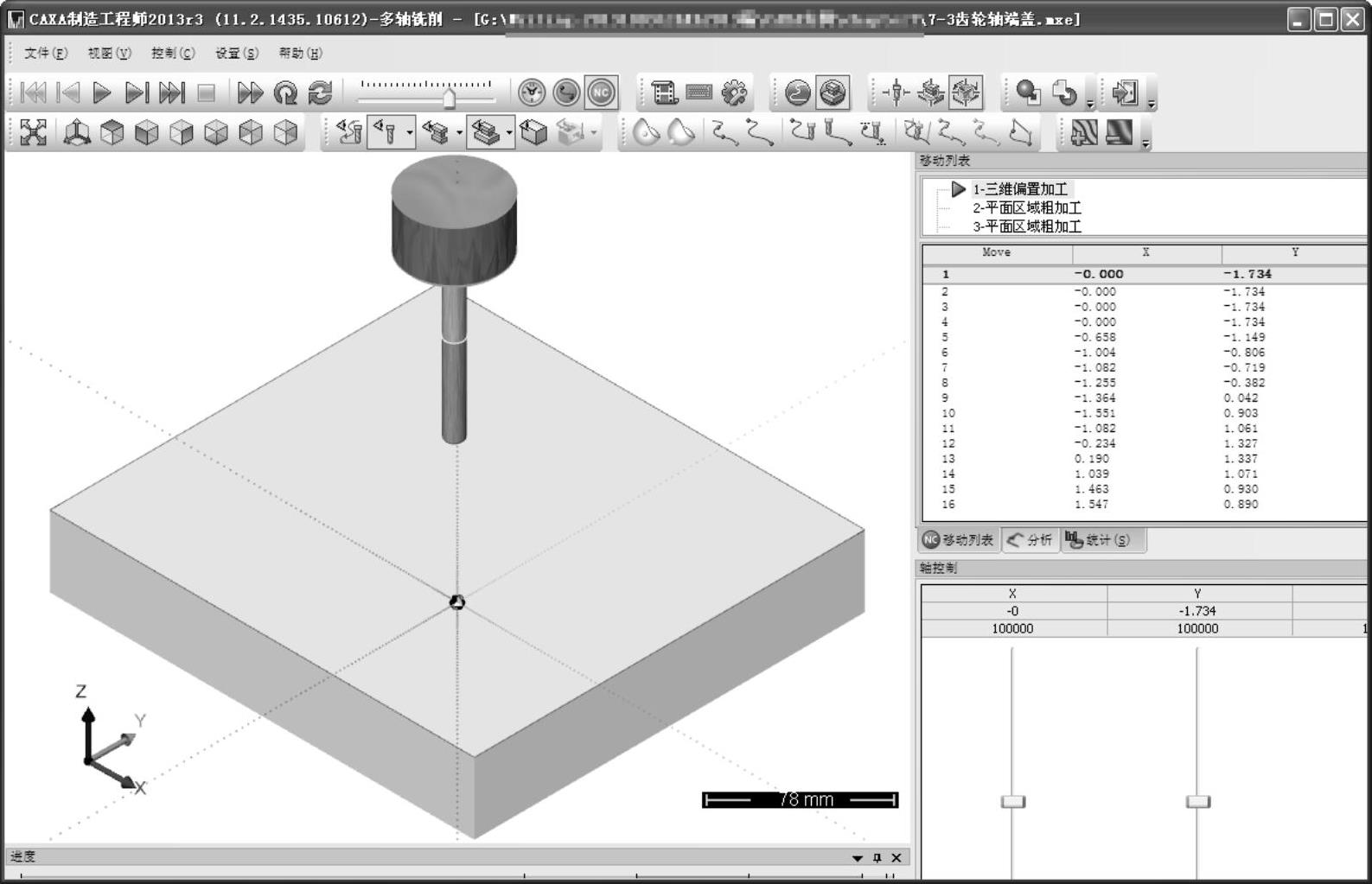

图7-195 CAXA轨迹仿真对话框

3）在工具栏上单击仿真按钮，系统即开始自动模拟加工过程。加工结束后的效果如图7-196所示。

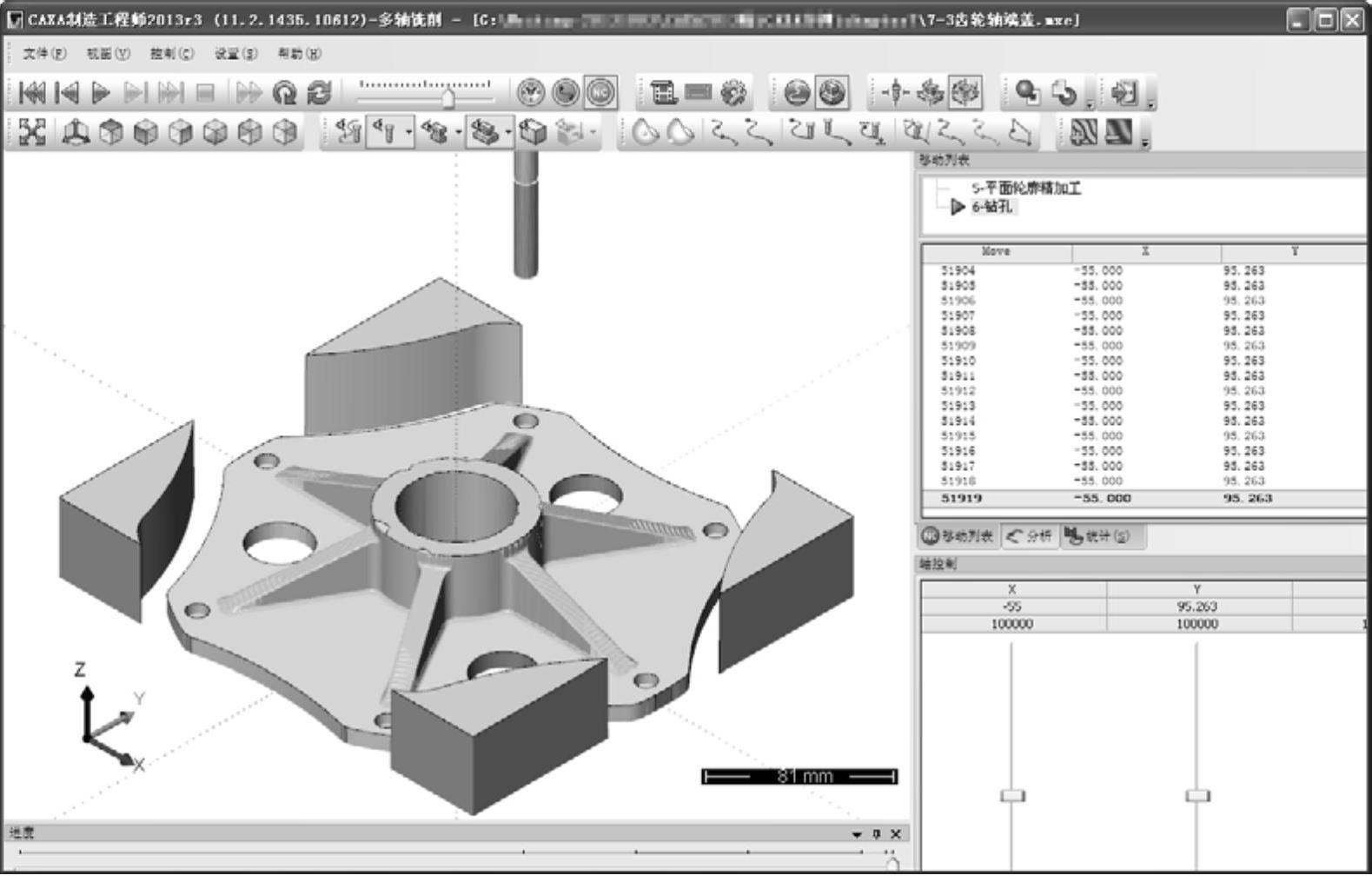

图7-196 齿轮轴端盖仿真加工结果

4）如果只需要对某一个加工轨迹进行仿真，则只需在【轨迹管理】导航栏中相应的轨迹上单击鼠标右键，在弹出的快捷菜单中选择【实体仿真】，其余操作与步骤2）、3）相同。
