7.4.3  鼠标外形的轮廓偏置加工

7.4.3 鼠标外形的轮廓偏置加工

1）依次选择菜单栏的【加工】—【常用加工】—【轮廓偏置加工（创建）】，系统弹出【轮廓偏置加工】对话框，如图7-207所示。

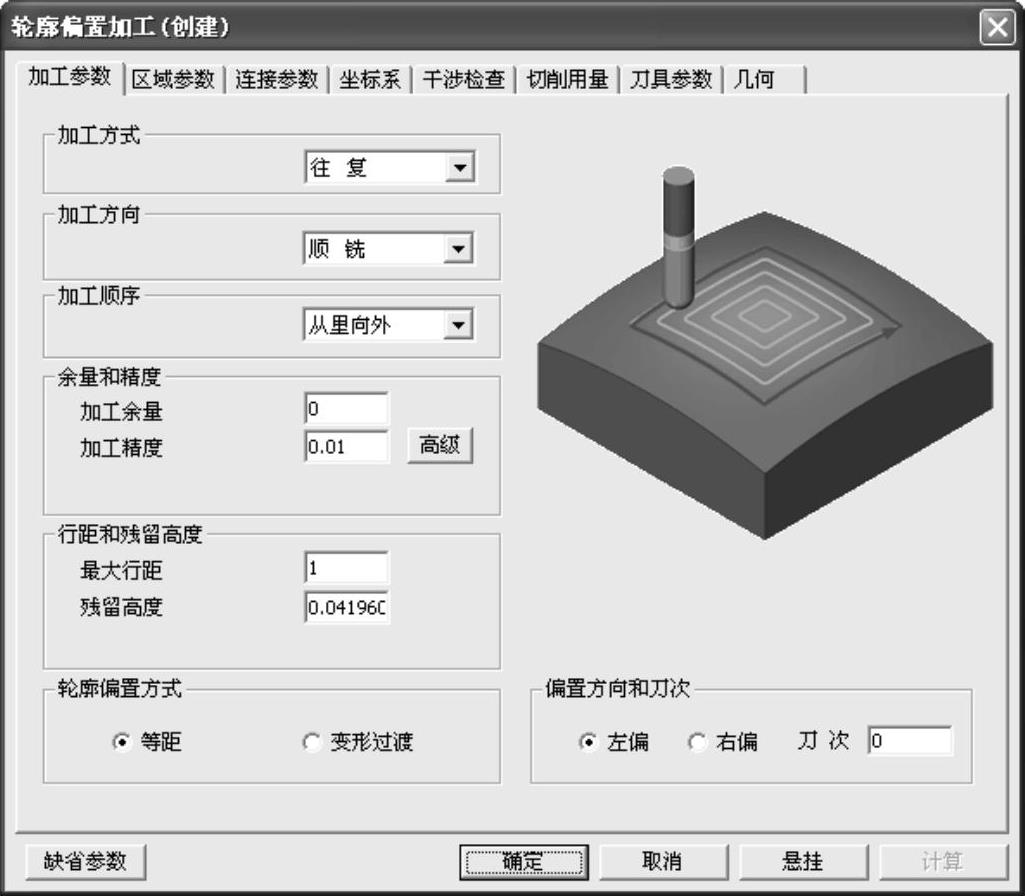

图7-207 【轮廓偏置加工（创建）】对话框

2）选择【加工参数】选项卡，设定【加工方式】为【往复】、【加工方向】为【顺铣】、【加工顺序】为【从里向外】，设置【最大行距】为“1”，其余参数取默认值。

3）单击【连接参数】选项卡的【空切区域】选项，设定【安全高度】为“60”，如图7-208所示。

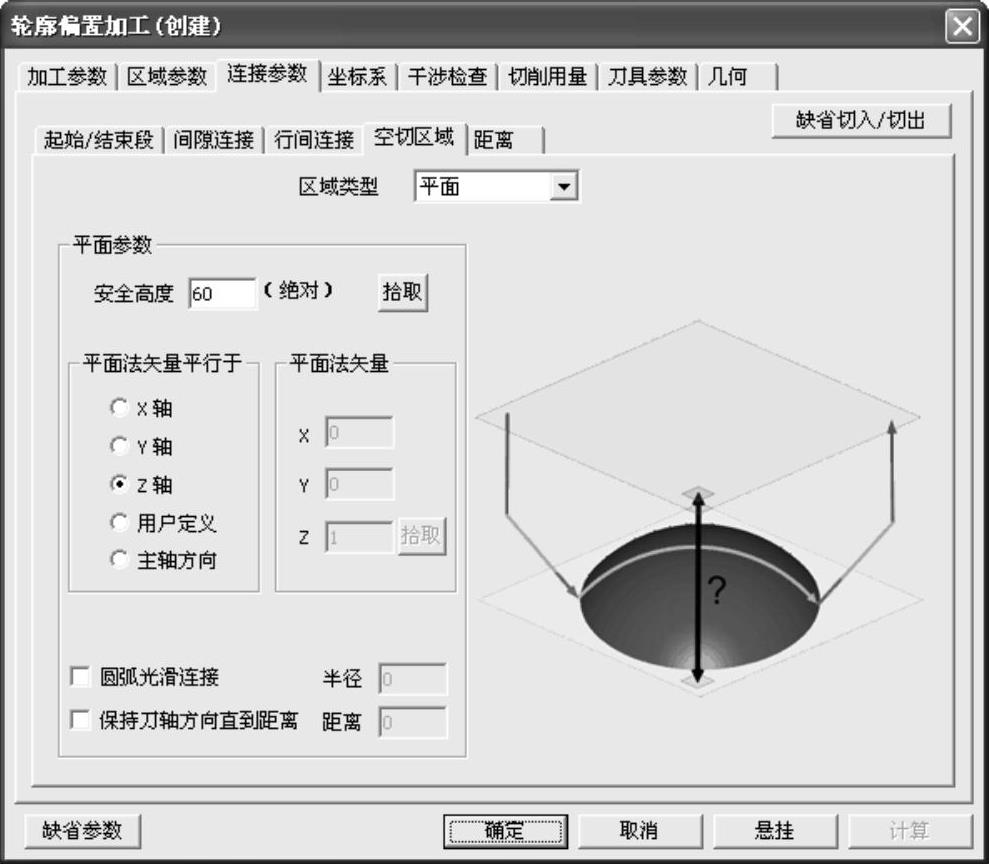

图7-208 设置安全高度参数

4）单击【切削用量】选项卡，设置各个切削动作时的主轴转速为默认值。

5）单击【区域参数】选项卡的【高度范围】选项，设置Z轴运动的有效范围为【曲面的Z范围】。

6）单击【刀具参数】选项卡，然后单击【刀库】按钮，在弹出的【刀具库】对话框中选择D6球头铣刀，单击【确定】按钮返回【轮廓偏置加工（创建）】对话框，如图7-209所示。

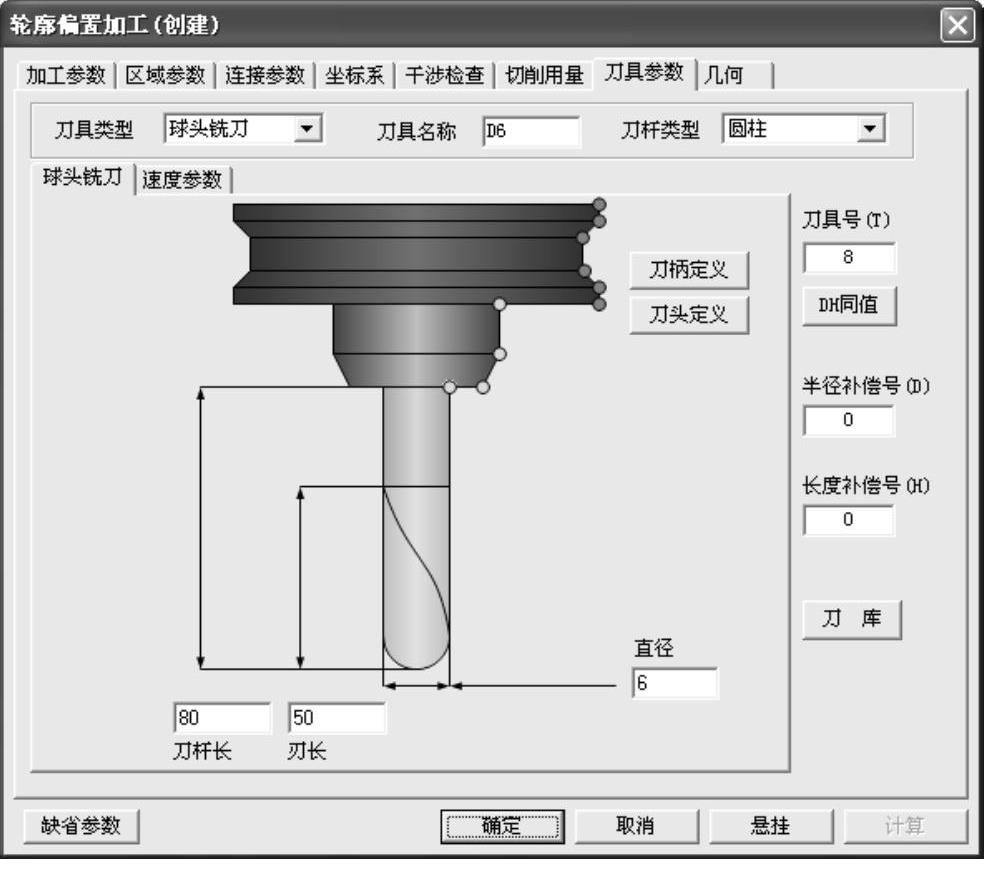

图7-209 选取D6球头铣刀

7）在【轮廓偏置加工（创建）】对话框中单击【确定】按钮，根据系统状态栏提示“拾取加工对象”，按下W键，或者按下空格键后，在弹出的快捷菜单中选择【拾取全部】；根据状态栏提示，选取边界，单击鼠标右键按系统默认设置，确认后系统开始自动计算生成轨迹，如图7-210所示。

8）在【轨迹管理】导航栏中，将新创建的刀具轨迹隐藏，以便于后面观察生成的加工轨迹。

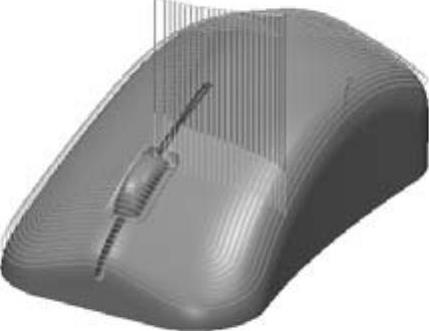

图7-210 轮廓偏置加工刀具轨迹
