4.6.7  曲面重拟合

很多情况下，CAXA制造工程师2013中生成的曲面是控制顶点的权因子不全为1的NURBS曲面，其中存在重节点。在某些情况下，这种曲面无法完成一些运算操作。此时需要将曲面修改为没有重节点，控制顶点权因子全部是1的B样条表达形式。曲面重拟合命令可以将NURBS曲面在给定的精度条件下拟合为B样条曲面。图4-189为【曲面重拟合】设置项。

操作时，依次单击菜单项【造型】—【曲面编辑】—【曲面重拟合】，或在【线面编辑栏】上单击按钮启动命令。在立即菜单中选择【保留原曲面】或【删除原曲面】，输入精度值。这时状态栏中提示“拾取曲面”，用鼠标单击拾取曲面，拟合完成。

提示：

裁剪曲面无法使用曲面重拟合功能。

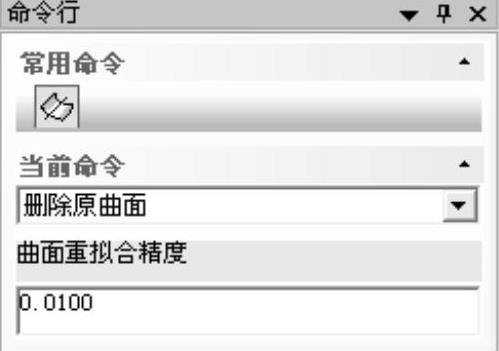

图4-189 【曲面重拟合】设置项
