4.5.3  扫描面

4.5.3 扫描面

扫描面是按照给定的起始位置和形状，以及扫描路径，将曲线沿指定方向以一定的斜度运动生成的曲面。

依次选择菜单项【造型】—【曲面生成】—【扫描面】，或者在【曲面生成栏】上单击按钮进入扫描面绘制命令。

如图4-115所示，在导航栏命令行的【起始距离】、【扫描距离】、【扫描角度】、【精度】中分别输入扫描面的起始距离、扫描距离、扫描角度和精度等参数。其中，起始距离是指沿扫描方向上生成曲面的起始位置与曲线平面的间距；扫描距离是指沿扫描方向上生成曲面的起始位置与终止位置的间距；扫描角度是指曲面母线与扫描方向的夹角。

根据系统提示“输入扫描方向：”，用鼠标选取空间曲线作为扫描路径，并单击箭头方向确定扫描方向；或者按空格键弹出图4-116所示的【矢量工具】菜单，选择扫描方向。根据系统提示“拾取曲线”，拾取空间曲线作为母线。若设定扫描角度为零，即生成扫描面；若扫描角度不为零，根据系统提示“选择扫描夹角方向”，用鼠标单击箭头方向确定扫描夹角方向，完成扫描面绘制。图4-117和图4-118为扫描面的生成。

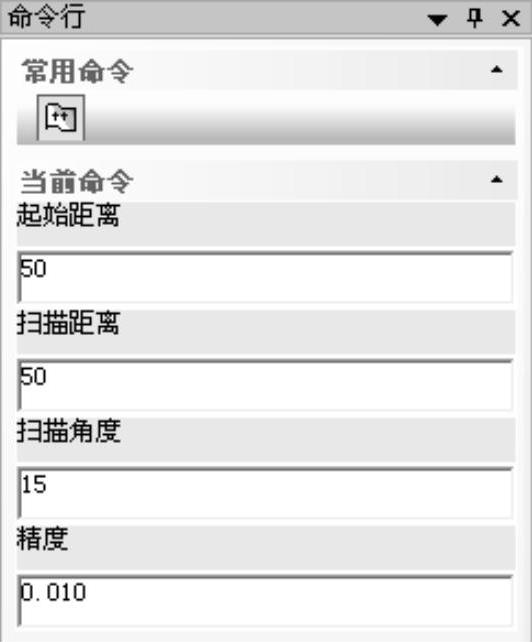

图4-115 【扫描面】设置项

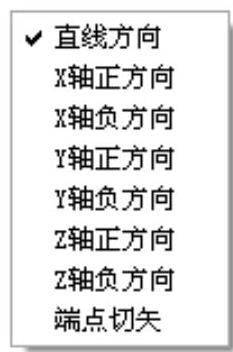

图4-116 【矢量工具】菜单

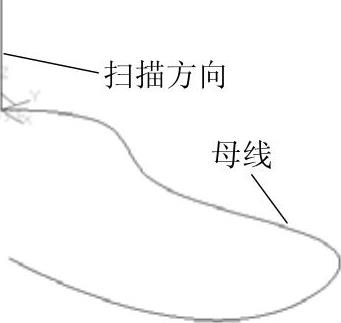

图4-117 选取扫描面的母线

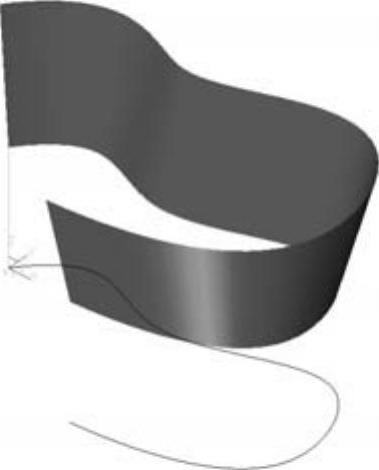

图4-118 生成扫描面

提示：

选择不同的扫描夹角方向，可以产生不同的扫描面效果。
