7.3.6  创建安装孔

7.3.6 创建安装孔

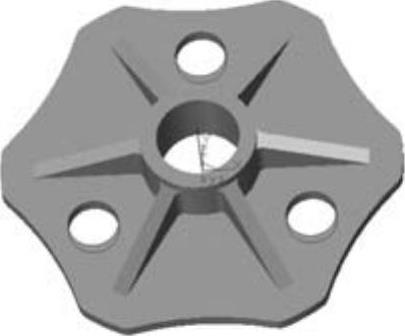

图7-160 创建底板轴孔

1）单击孔按钮，系统弹出【孔的类型】对话框，如图7-161所示。根据系统提示，在绘图区选取图7-143所示的底板上表面作为孔定位，系统提示选取孔的类型，在【孔的类型】对话框中选取孔，如图7-162所示。

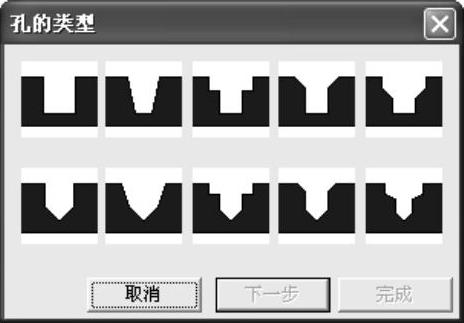

图7-161 【孔的类型】对话框

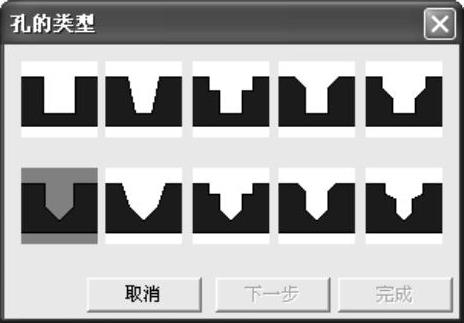

图7-162 选取孔的类型

2）系统提示“指定孔的定位点”，按下回车键，在弹出的编辑框中输入孔的定位点坐标为（110，0，0），此时【孔的类型】对话框的【下一步】按钮、【确定】按钮激活。单击【下一步】按钮，在【孔的参数】对话框中设置直径为“10”，复选【通孔】项，如图7-163所示。单击【确定】按钮，创建孔如图7-164所示。

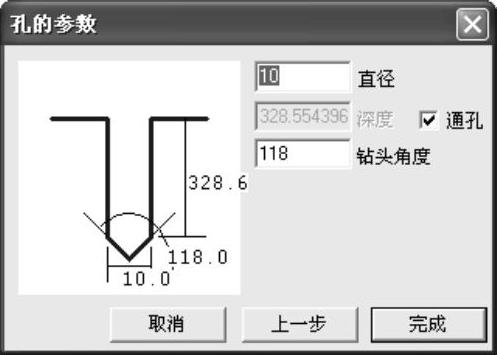

图7-163 定义孔的参数

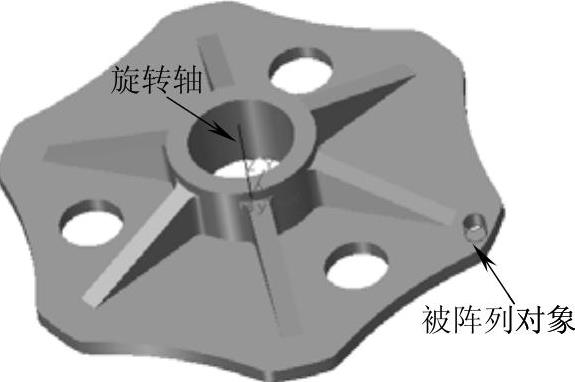

图7-164 创建孔特征

3）单击环形阵列按钮，系统弹出【环形阵列】对话框，如图7-165所示。在【环形阵列】对话框中，设置【角度】为“60”、【数目】为“6”，其他参数为默认。根据状态栏提示，用鼠标选取图7-164所示安装螺纹孔，单击【确定】按钮，完成环形阵列操作，如图7-166所示。

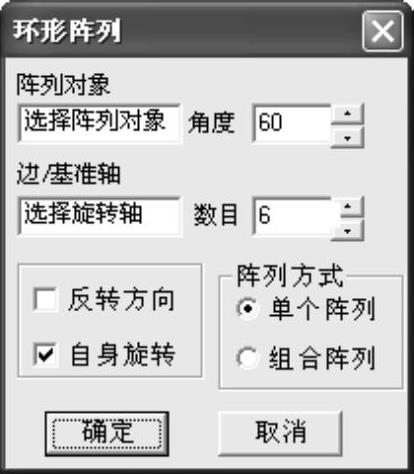

图7-165 【环形阵列】对话框

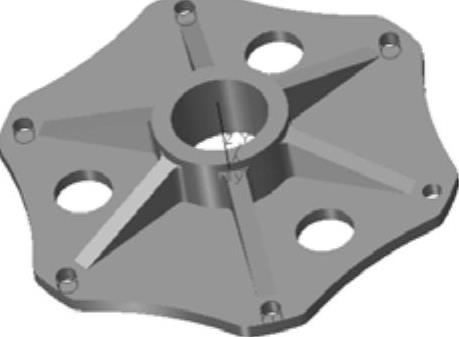

图7-166 阵列安装螺纹孔
