7.2.15  等高线精加工手机后盖主体外形

7.2.15 等高线精加工手机后盖主体外形

1）依次选择菜单栏的【加工】—【常用加工】—【等高线精加工】，系统弹出【等高线精加工（创建）】对话框，如图7-123所示。

2）选择【加工参数】选项卡，设定【加工方式】为【往复】、【加工方向】为【顺铣】、【行进策略】为【层优先】，设置【层高】为“0.5”，复选【层高自适应】项，其余参数取默认值。

3）单击【空切区域】选项卡，设定【安全高度】为“20”。

4）单击【切削用量】选项卡，设置各个切削动作时的主轴转速为默认值。

5）单击【区域参数】选项卡的【高度范围】选项，设置Z轴运动的有效范围为【曲面的Z范围】。用户也可以自定义高度范围。

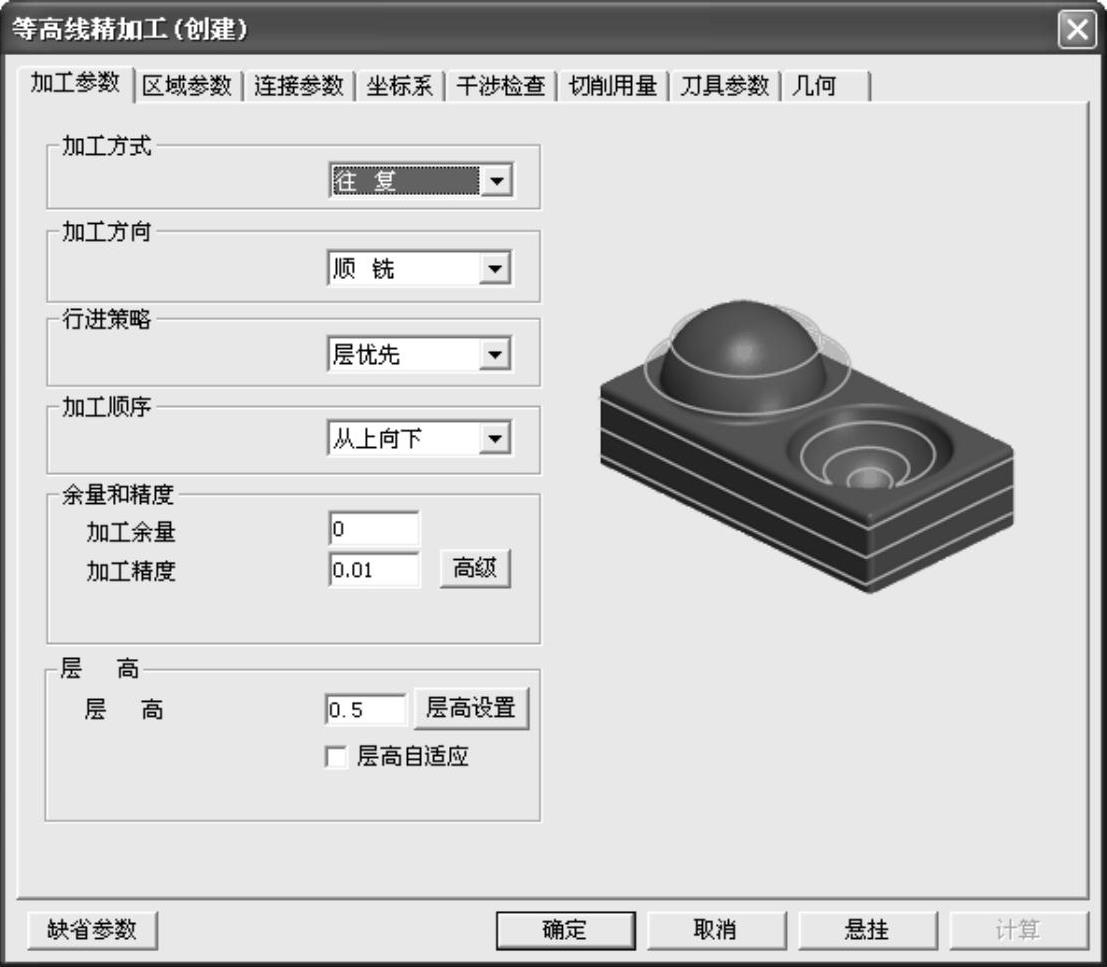

图7-123 【等高线精加工（创建）】对话框

6）单击【刀具参数】选项卡，然后单击【刀库】按钮，在弹出的【刀具库】对话框中选择D3圆角铣刀，单击【确定】按钮返回【等高线精加工（创建）】对话框，如图7-124所示。

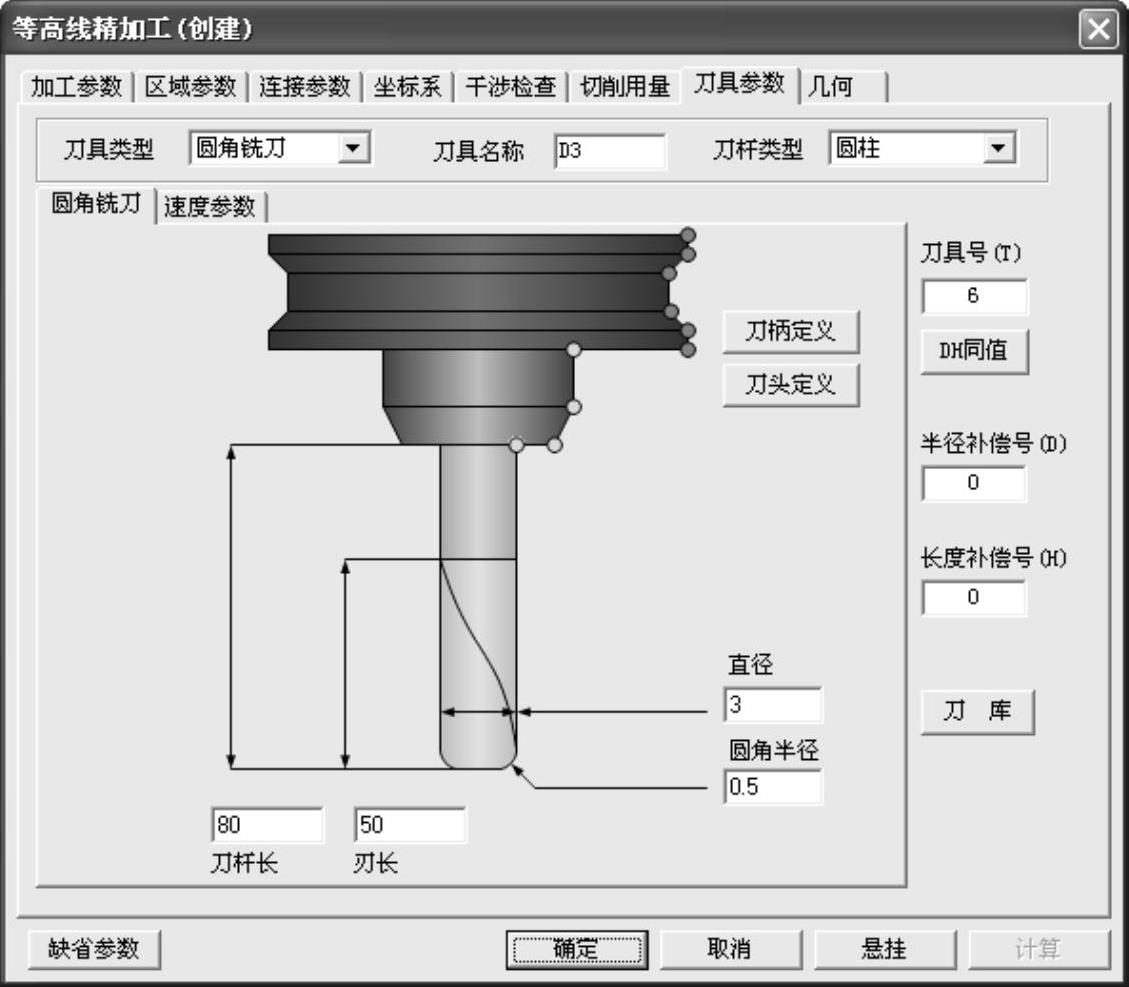

图7-124 选取D3圆角铣刀

7）在【等高线精加工（创建）】对话框中单击【确定】按钮，根据系统状态栏提示“拾取加工对象”，按下W键，或者按下空格键后，在弹出的快捷菜单中选择【拾取全部】；根据状态栏提示，选取边界，单击鼠标右键让系统默认设置，确认后系统开始自动计算生成轨迹，如图7-125所示。

8）在【轨迹管理】导航栏中将生成的曲线式铣槽加工轨迹隐藏。

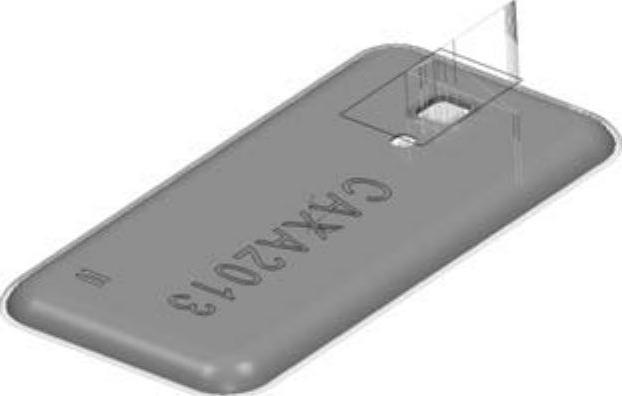

图7-125 等高线精加工轨迹
