3.5.1  图层设置

在CAXA制造工程师2013菜单栏中，依次选择【设置】—【层设置】项，将弹出【图层管理】对话框，如图3-34所示。

在【图层管理】对话框中，可以完成新建图层、删除图层及设置当前图层等操作，同时也可以修改图层的名称、颜色、状态、可见性、描述等属性。

通过修改图层的属性，可以快速修改当前图层的图形颜色，控制图形的可见属性等，从而对图形进行高效的管理。

当需要对某些图形的图层属性进行修改，可以通过以下方式进行：

1）依次选择菜单项【编辑】—【层修改】。

2）系统提示“拾取元素”，在图形窗口中用鼠标选中需要修改的图形元素，然后单击鼠标右键确认。

3）系统弹出【图层管理】对话框，选择需要转换到的目标层，然后单击【确定】按钮，即完成被拾取图形的图层属性的修改。

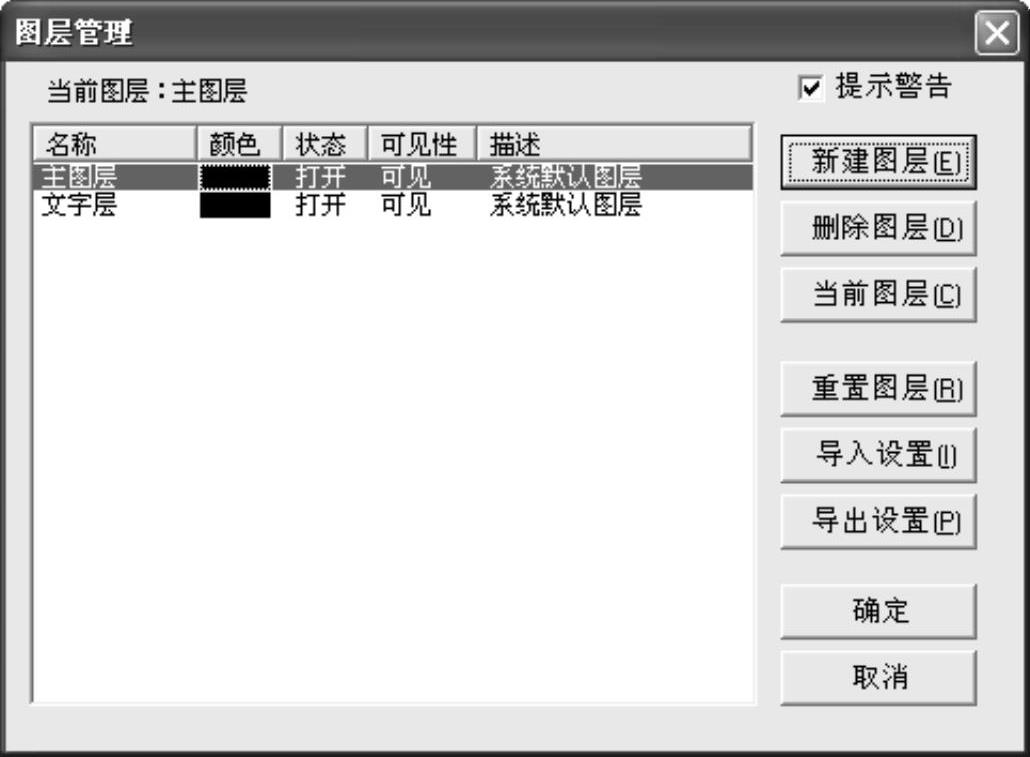

图3-34 【图层管理】对话框
