4.2.11 等距线
该命令用于绘制指定曲线的等距线。

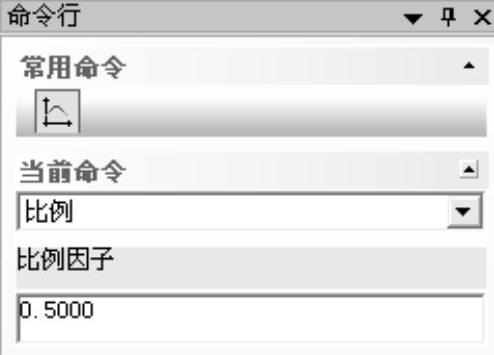

图4-50 【比例】方式设置项
依次单击菜单项【造型】—【曲线生成】—【等距线】，或者在【曲线生成栏】工具条上单击按钮
进入等距线命令。系统提供了绘制单根曲线和组合曲线两种等距线方式。
1.【单根曲线】方式绘制等距线
系统提供了等距和变等距的两种方式。
（1）等距 该命令按照给定的距离作曲线的等距线。
在【曲线生成栏】工具条上单击按钮
进入等距线命令。如图4-51所示，在命令窗口中依次选择【单根曲线】—【等距】项，在【距离】中输入距离值，在【精度】中设定等距曲线的绘制精度。系统提示“拾取曲线”，用鼠标点选曲线，此时系统提示“选择等距方向：”，用鼠标选择需要等距的方向，即绘制一条选定曲线的等距线，如图4-52所示。

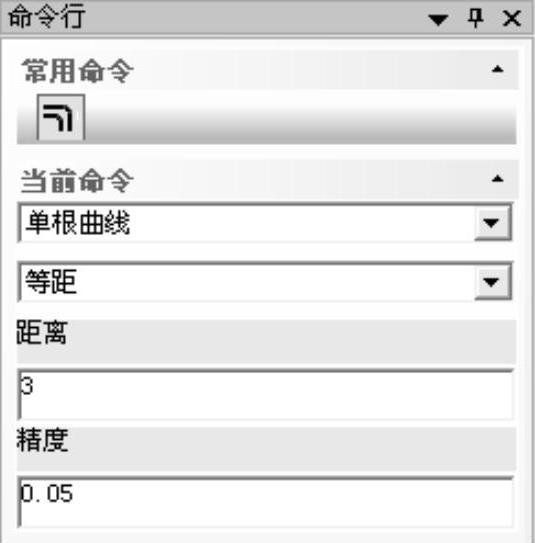

图4-51 【单根曲线】—【等距】方式设置项

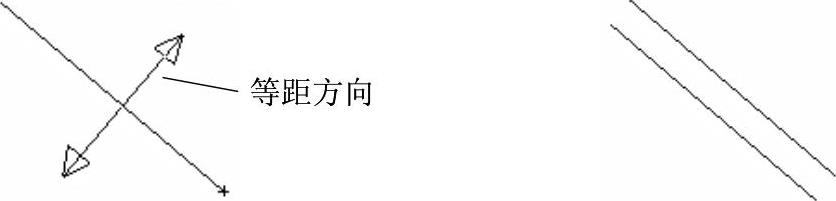

图4-52 【单根曲线】方式绘制等距线
（2）变等距 该命令可以按照给定的起始和终止距离，沿给定方向作距离变化的曲线变等距线。
在【曲线生成栏】工具条上单击按钮
进入等距线命令。如图4-53所示，在命令窗口中依次选择【单根曲线】—【变等距】项，在【起始距离】、【终止距离】中分别输入起始距离、终止距离。根据系统提示“拾取曲线”，单击鼠标选取曲线；然后根据系统提示“选择等距方向：”，用鼠标选择需要等距的方向，如图4-54a所示；最后根据系统提示“选择距离变化方向（从小到大）”，如图4-54b所示，用鼠标选择距离变化方向，即生成变等距线，如图4-54c所示。

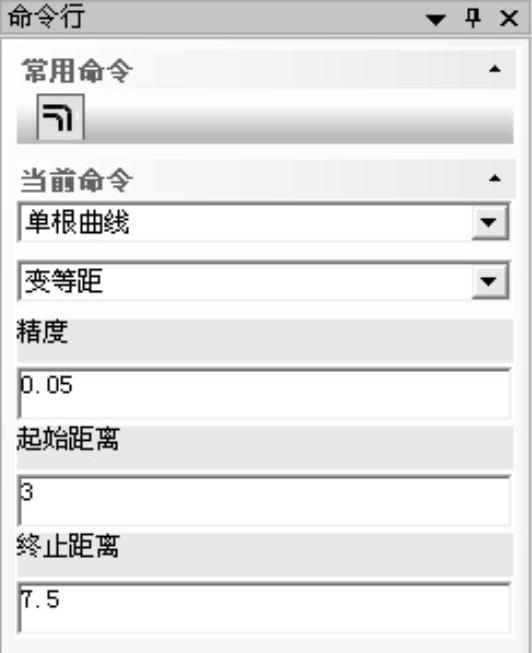

图4-53 【单根曲线】—【变等距】方式设置项

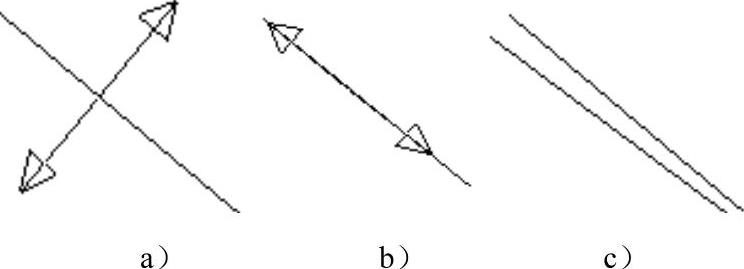

图4-54 【变等距】方式绘制单根曲线等距线
a）选择等距方向 b）选择距离变化方向 c）生成变等距线
2.【组合曲线】方式绘制等距线
该命令可按照给定的距离，绘制组合曲线的等距线。
在【曲线生成栏】工具条上单击按钮
进入等距线命令。如图4-55所示，在命令窗口中依次选择【组合曲线】—【尖角】—【裁剪】项，在【等距距离】中输入值。根据系统提示“拾取曲线”，单击鼠标选取曲线；根据系统提示“确定链搜索方向：”，用鼠标选择方向，即生成等距线；最后根据系统提示“选择等距方向：”，用鼠标选择需要等距的方向，完成被选择的组合曲线等距线的绘制。

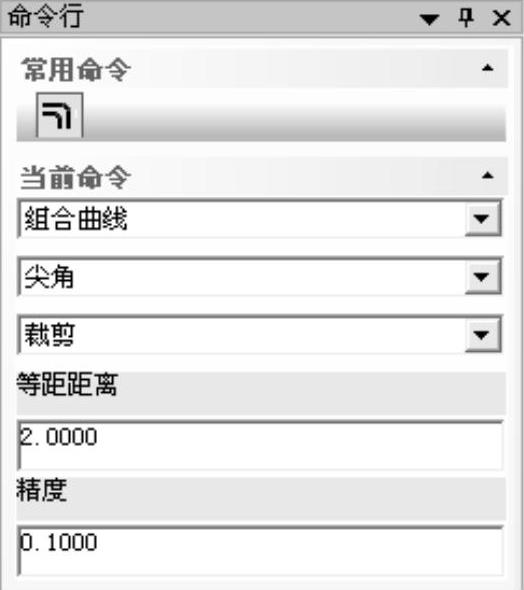

图4-55 命令行中的【组合曲线】立即菜单
提示：
1）使用【组合曲线】命令时，两条相交曲线的交点处等距方式有【尖角】和【圆角】两种。【尖角】表示保留对应的等距曲线交点为尖角，【圆角】表示在对应等距曲线交点处生成一个圆角过渡。
2）使用【组合曲线】命令时，两条相交曲线的等距线对应交叉点处可能会伸出多余线条，可选择【裁剪】和【不裁剪】两种方式。【裁剪】表示将多余线条自动剪除，【不裁剪】表示保留交叉伸出的线条。
