4.2.6  样条曲线

4.2.6 样条曲线

CAXA制造工程师2013提供了逼近和插值两种绘制样条曲线的方法。

依次单击菜单项【造型】—【曲线生成】—【样条】，或者在【曲线生成栏】工具条上单击按钮启动样条曲线绘制命令。系统在命令窗口显示设置项分别如图4-35和图4-37所示，用于绘制过给定顶点（样条插值点）的样条曲线。插值点的输入可由鼠标单击确定输入或通过键盘输入坐标确定。

1.【逼近】方式绘制样条曲线

此方式首先通过鼠标单击或键盘输入坐标来按顺序输入一系列点，系统根据设定的逼近精度拟合一条光滑样条曲线。通过逼近方式拟合的样条曲线品质比较好，适用于数据点比较多，且排列不规则的情况。

单击按钮，在导航栏命令行中选择【逼近】项，输入坐标或单击鼠标确定多个点，按鼠标右键完成样条曲线绘制，如图4-36所示。

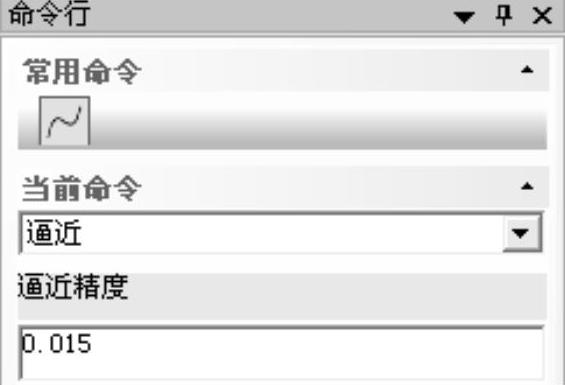

图4-35 【逼近】方式设置项

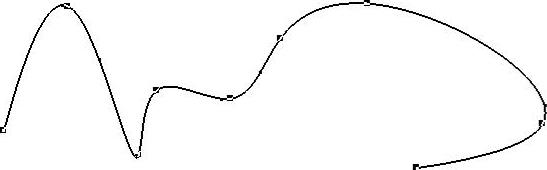

图4-36 【逼近】方式绘制样条曲线

2.【插值】方式绘制样条曲线

此方式首先按顺序输入一系列点，系统将顺序通过这些点生成一条光滑的样条曲线。通过设置各项参数，可以控制生成的样条的端点切矢，使其满足一定的相切条件，也可以生成一条封闭的样条曲线。

单击按钮，在命令窗口中选择【插值】项，然后选择【缺省切矢】或【给定切矢】项，以及【开曲线】或【闭曲线】项。若选择【缺省切矢】项，拾取多个点后按鼠标右键确认，完成样条曲线绘制；若选择【给定切矢】项，选取多个点后按鼠标右键确认，然后给定终点切矢和起点切矢，生成样条曲线，如图4-38所示。

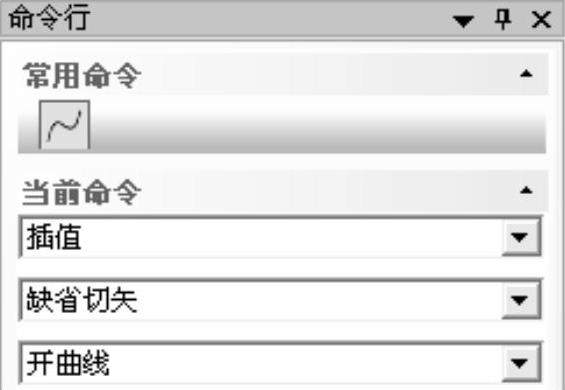

图4-37 【插值】方式设置项

图4-38 【插值】方式绘制样条曲线
