7.5.4  平面精加工行星架杆端面

7.5.4 平面精加工行星架杆端面

1)依次选择菜单栏的【加工】—【常用加工】—【平面精加工】,系统弹出【平面精加工(创建)】对话框,如图7-237所示。

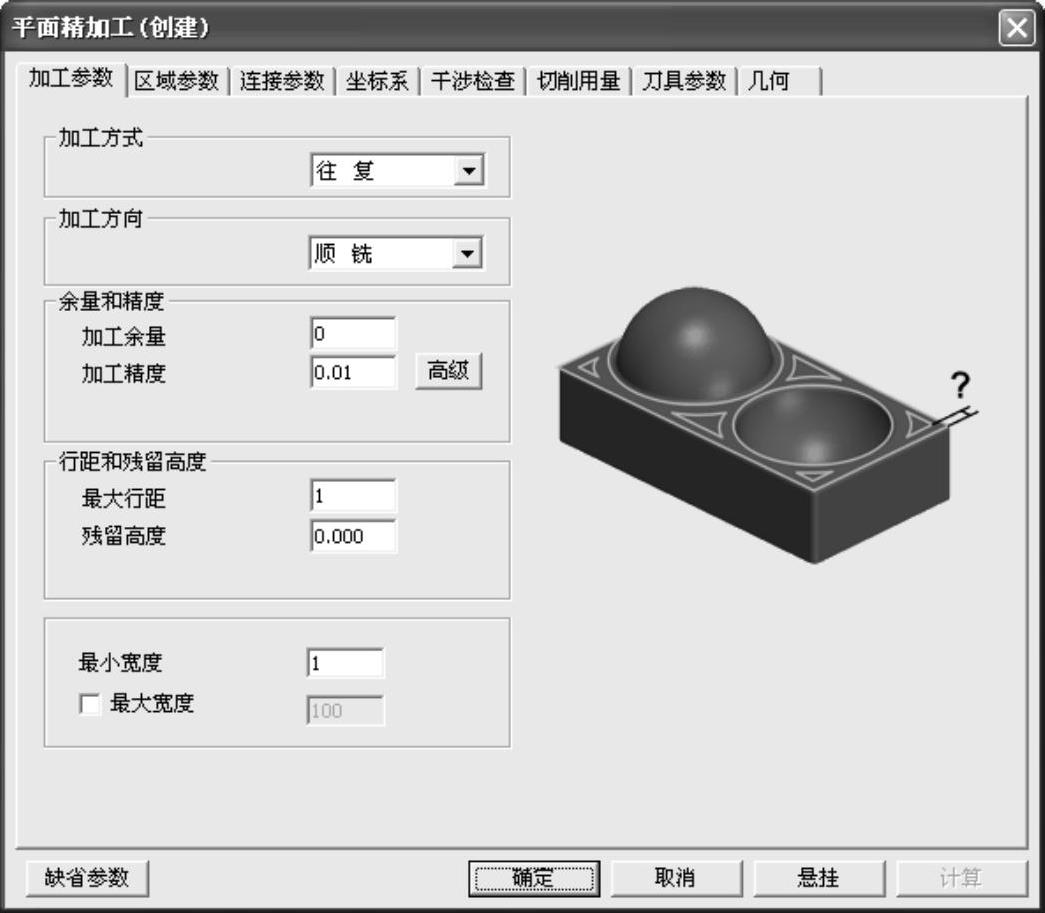

图7-237 【平面精加工(创建)】对话框

2)选择【加工参数】选项卡,设置【加工方式】为【往复】、【加工方向】为【顺铣】、【最大行距】为“1”、【最小宽度】为“1”,其余参数取默认值。

3)单击【连接参数】选项卡的【空切区域】选项,设置【安全高度】为“60”,如图7-238所示。

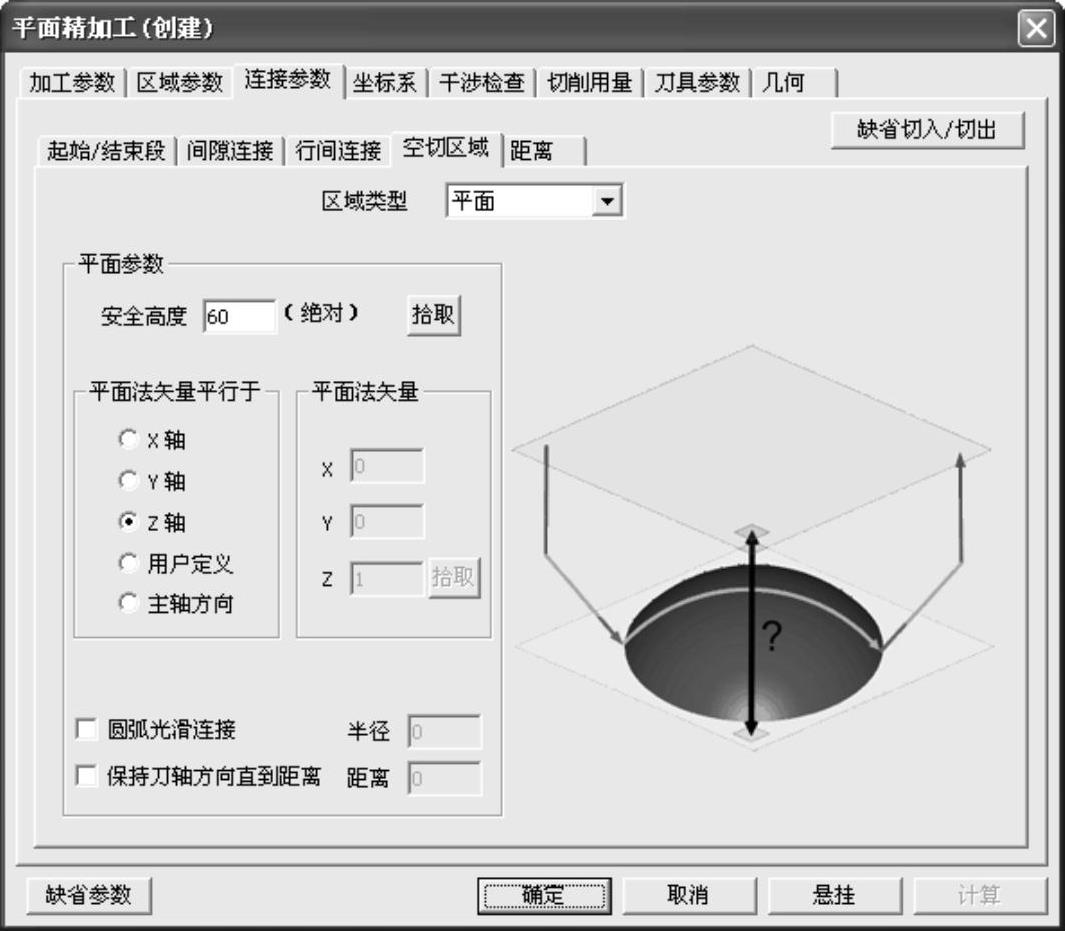

图7-238 设置安全高度参数

4)单击【切削用量】选项卡,设置各个切削动作时的主轴转速为默认值。

5)单击【区域参数】选项卡的【高度范围】选项,设置Z轴运动的有效范围为【曲面的Z范围】。

6)单击【刀具参数】选项卡,然后单击【刀库】按钮,在弹出的【刀具库】对话框中选择D8圆角铣刀,单击【确定】按钮返回【平面精加工(创建)】对话框,如图7-239所示。

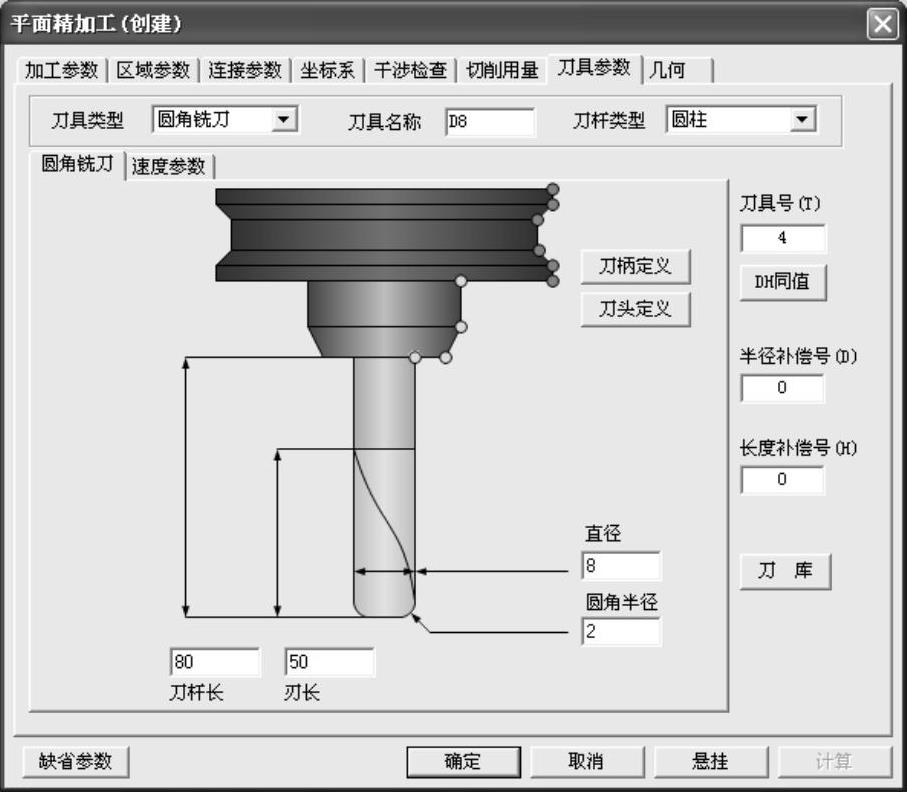

图7-239 选取D8圆角铣刀

7)单击【确定】按钮,根据系统状态栏提示“拾取加工对象”,按下W键,或者按下空格键后,在弹出的快捷菜单中选择【拾取全部】。单击鼠标右键按系统默认设置,确认后系统开始自动计算生成轨迹,如图7-240所示。

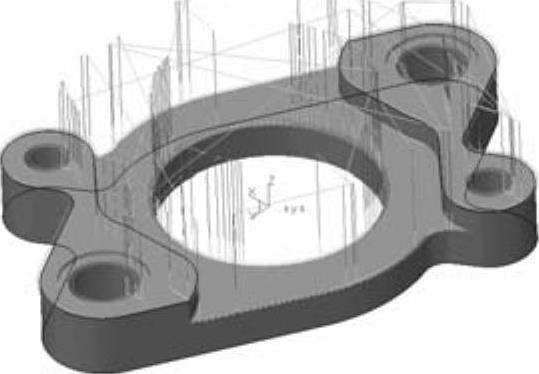

图7-240 平面精加工加工轨迹
