6.1.2 程序格式的设置
程序格式的设置是指对G代码各程序段格式进行重新编排。按照固定格式编制的程序称为“程序段”，用户可以对程序起始符号、程序结束符号、程序说明、程序头、程序尾、换刀段程序段格式进行设置。具体在【CAXA后置配置-fanuc】对话框中的【通常】选项卡的【程序】栏及【程序】选项卡，如图6-2和图6-7所示。

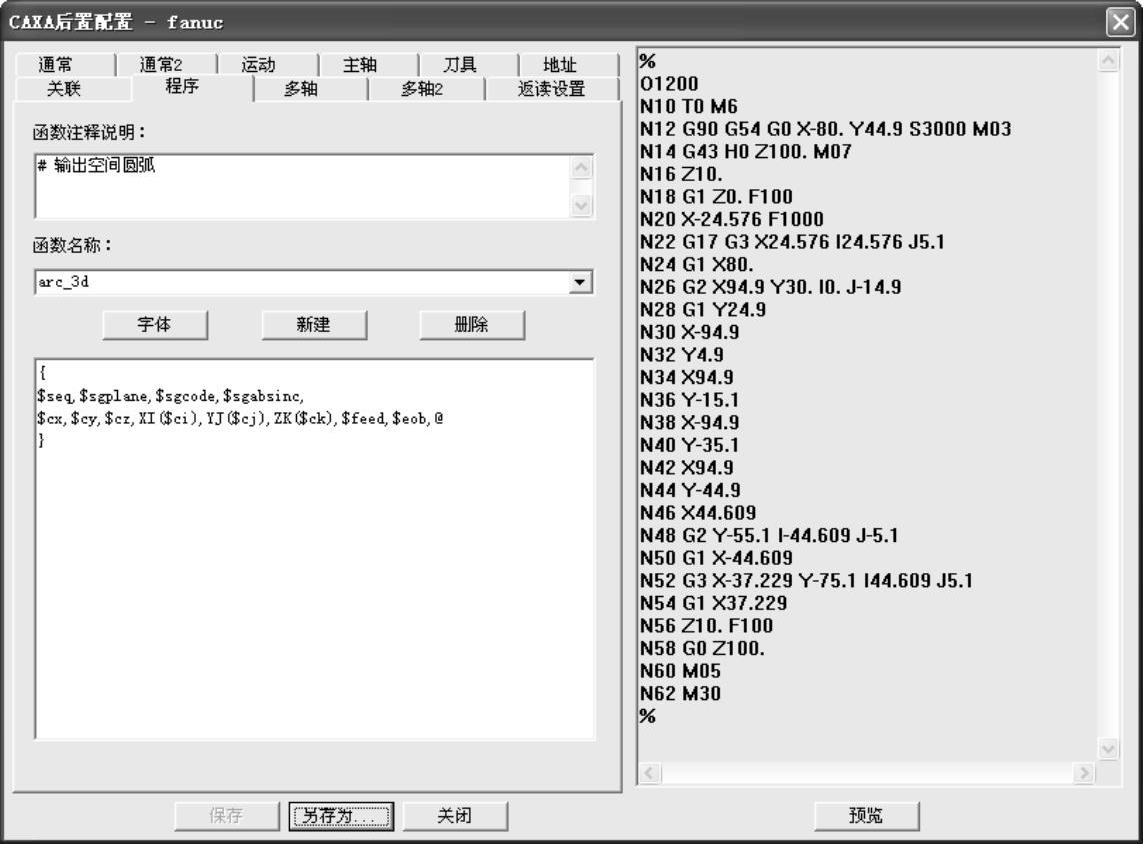

图6-7 程序设置参数
1.设置方式
设置方式为字符串或宏指令@字符串或宏指令，其中宏指令为：$+宏指令串。系统提供的宏指令有：
1）当前后置文件名POST-NAME。
2）当前日期POST-DATE。
3）当前时间POST-TIME。
4）系统规定的刀具号TOOL-NO。
5）主轴速度SPN-SPEED。
6）当前X坐标值COORD-X。
7）当前Y坐标值COORD-Y。
8）当前Z坐标值COORD-Z。
9）当前程序号POST-CODE。
10）当前刀具信息TOOL-MSG。
11）当前加工参数信息PARA-MSG。
以下是宏指令内容：
1）行号指令LINE-NO-ADD。
2）行结束符号BLOCK-END。
3）速度指令FEED。
4）快速移动G00。
5）直线插补G01。
6）顺圆插补G02。
7）逆圆插补G03。
8）XY平面定义G17。
9）XZ平面定义G18。
10）YZ平面定义G19。
11）绝对指令G90。
12）相对指令G91。
13）刀具半径补偿取消DCMP-OFF（G40）。
14）刀具半径左补偿DCMP-LFT（G41）。
15）刀具半径右补偿DCMP-RGH（G42）。
16）刀具长度补偿增加LCMP-LEN（G43）。
17）刀具长度补偿减少LCMP-SHT（G44）。
18）刀具长度补偿取消LCMP-OFF（G49）。
19）坐标设置WCOORD（G92、G54～G59）。
20）主轴正转SPN-CW（M03）。
21）主轴反转SPN-CCW（M04）。
22）主轴停止SPN-OFF（M05）。
23）主轴转速SPN-F（S）。
24）切削液开COOL-ON（M07、M08）。
25）切削液关COOL-OFF（M09）。
26）程序止PRO-STOP（M30）。
@号为换行标志。若是字符串，则输出字符串本身。$号输出空格。
2.程序说明
程序说明部分是对程序的名称、与此程序对应的零件名称编号、编制日期和时间等有关信息的记录。程序说明部分是为便于管理加工程序而设置的。通过程序说明项目，管理者可以方便地对众多数控加工程序进行有效的管理。例如要加工某个零件时，只需从管理程序中找到对应的程序编号即可，而不需从复杂的程序列表中逐个寻找所需的程序。
例如（N126—60231，$POST-NAME，$POST-DATE，$POST-TIME），在生成的后置程序中的程序说明部分才输出如下说明：
（N126—60231，O1261，1996，9，2，15：30：30）
3.程序头
对于一些特定的数控机床，其数控程序开头部分都是相对固定的，包括一些机床信息，如机床回零、工件零点设置、主轴起动，以及切削液开启等。
例如快速移动指令内容为G00，则$G0的输出结果为G00。类似地，$COOL-ON的输出结果为M07，$PRO-STOP为M30。
例如$G90$$WCOORD$G0$COODR-Z@G43H01@SPN-F$SPN-SPEED$SPN-CW，在后置文件中的输出内容为
G90 G54 G00 Z30.00
G43 H011
S500 M03
4.换刀
换刀指令用来提示系统在加工的某个时刻换刀。换刀指令需要用户根据实际的加工过程和特定机床来设定。在【CAXA后置配置-fanuc】对话框中的【刀具】选项卡的【调刀函数调用方式】栏，用户可以设置换刀指令的输出方式，详见图6-5所示。
换刀后系统要提取一些有关刀具的信息，以便必要时进行刀具补偿。下面给出按照FANUC系统程序格式设置后置处理所生成的数控程序。
%程序起始符号
（111.CUT，1996，6，26，9：15：1，30）程序说明
N10 G90 G54 G00 Z30.00；程序头
N11 T01；
N12 G43 H01；
N14 M03 S100；
N16 X-42.6 Y-1.100；程序
N18 Z20.000；
N20 G01 Z-2.000 F10；
N22 X-20.400 Y14.500 F10；
N24 Z20.000 F10；
N26 G00 Z30.000；
N28 M05；
N30 T02；换刀
N31 G43 H01；
N32 M03 S100；
N33 G00 X-6.129 Y-3.627；程序
N34 Z20.00
N36 G01 Z0.000 F10；
N38 G02 X15.000 Y-8.100 I9.329 J-8.073 F10；
N40 G01 Z20.000 F10；
N42 G00 Z30.000；
N44 G49 M05；程序尾
N46 G28 Z0.0；机床回零
N48 X0.0 Y0.0；
N50 M30
%程序结束符
