7.1.2  创建异形底板特征

7.1.2 创建异形底板特征

1）在【特征管理】导航栏中选择XOY平面，然后单击草图绘制按钮，进入草图绘制环境。

2）按F5键调整视图角度，将绘图平面切换到XOY，如图7-4所示。

3）在【曲线生成栏】工具条中单击按钮、，用鼠标左键选取坐标原点作为图形中心，然后根据系统状态栏提示，绘制图7-5所示的圆、参考直线。

4）在【曲线生成栏】工具条中单击按钮、、，绘制图7-6所示的草图形状，图7-7是将图7-6修剪后的效果。

图7-4 切换绘图平面到XOY

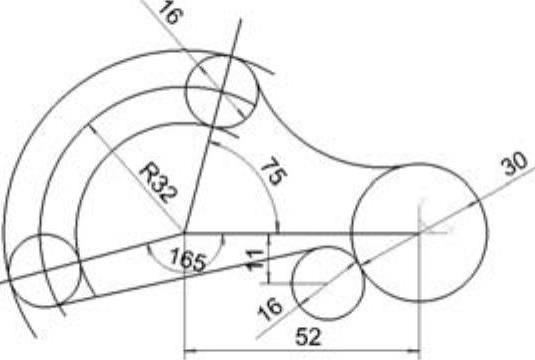

图7-6 绘制异形底板截面草图

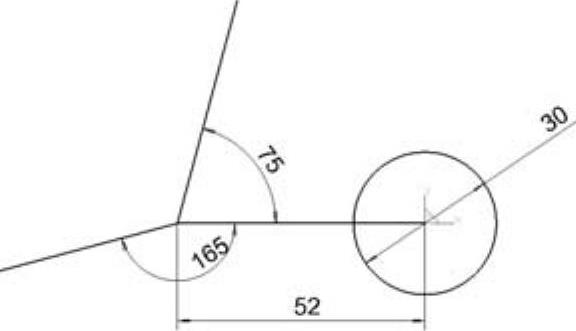

图7-5 绘制定位草图

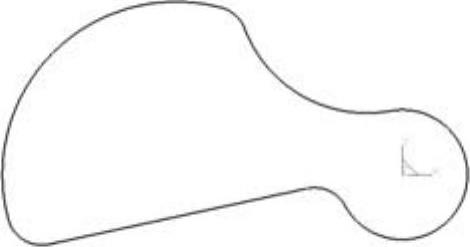

图7-7 修剪异形底板截面草图

5）再次单击按钮，退出草图绘制环境。

6）单击拉伸增料按钮，此时系统弹出【拉伸增料】对话框，如图7-8所示。在该对话框中设定拉伸类型为【固定深度】，并设定深度值为“5”，用鼠标选取拉伸对象为绘制的异形底板截面草图。单击【确定】按钮，完成异形底板的创建，如图7-9所示。

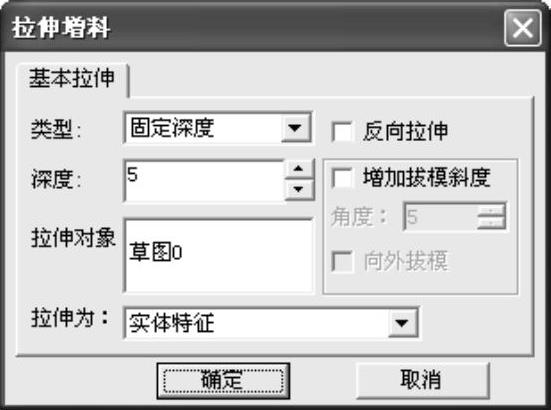

图7-8 【拉伸增料】对话框

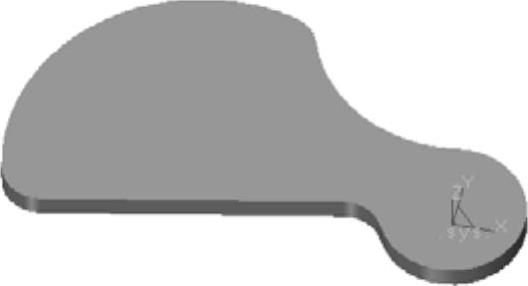

图7-9 生成异形底板
