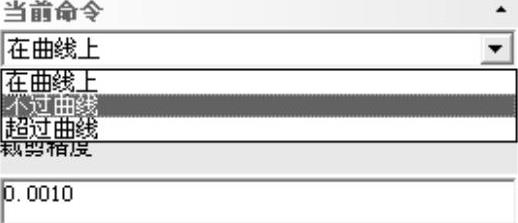

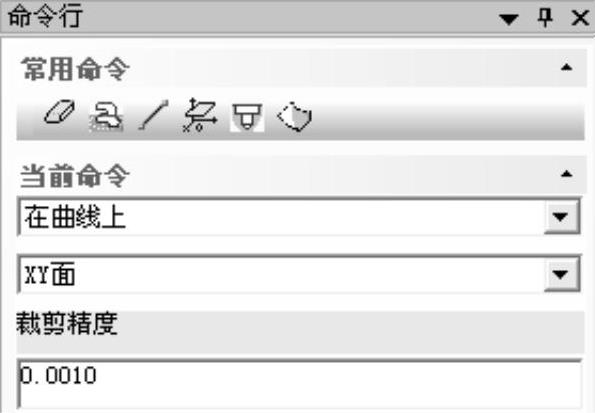

轨迹裁剪即用曲线（称为剪刀曲线）对刀具轨迹进行裁剪，截取或去除其中一部分轨迹。轨迹裁剪有裁剪边界、裁剪平面和裁剪精度三个设置选项。图5-133为【轨迹裁剪】立即菜单。

裁剪边界形式有在曲线上、不过曲线、超过曲线三种。可根据加工需要，选择合理的裁剪边界形式，如图5-134所示。

图5-133 【轨迹裁剪】立即菜单

图5-134 裁剪边界的三种形式

（1）在曲线上 轨迹裁剪后，临界刀位点在剪刀曲线上。

（2）不过曲线 轨迹裁剪后，临界刀位点未到剪刀曲线，投影距离为一个刀具半径。

（3）超过曲线 轨迹裁剪后，临界刀位点超过裁剪线，投影距离为一个刀具半径。

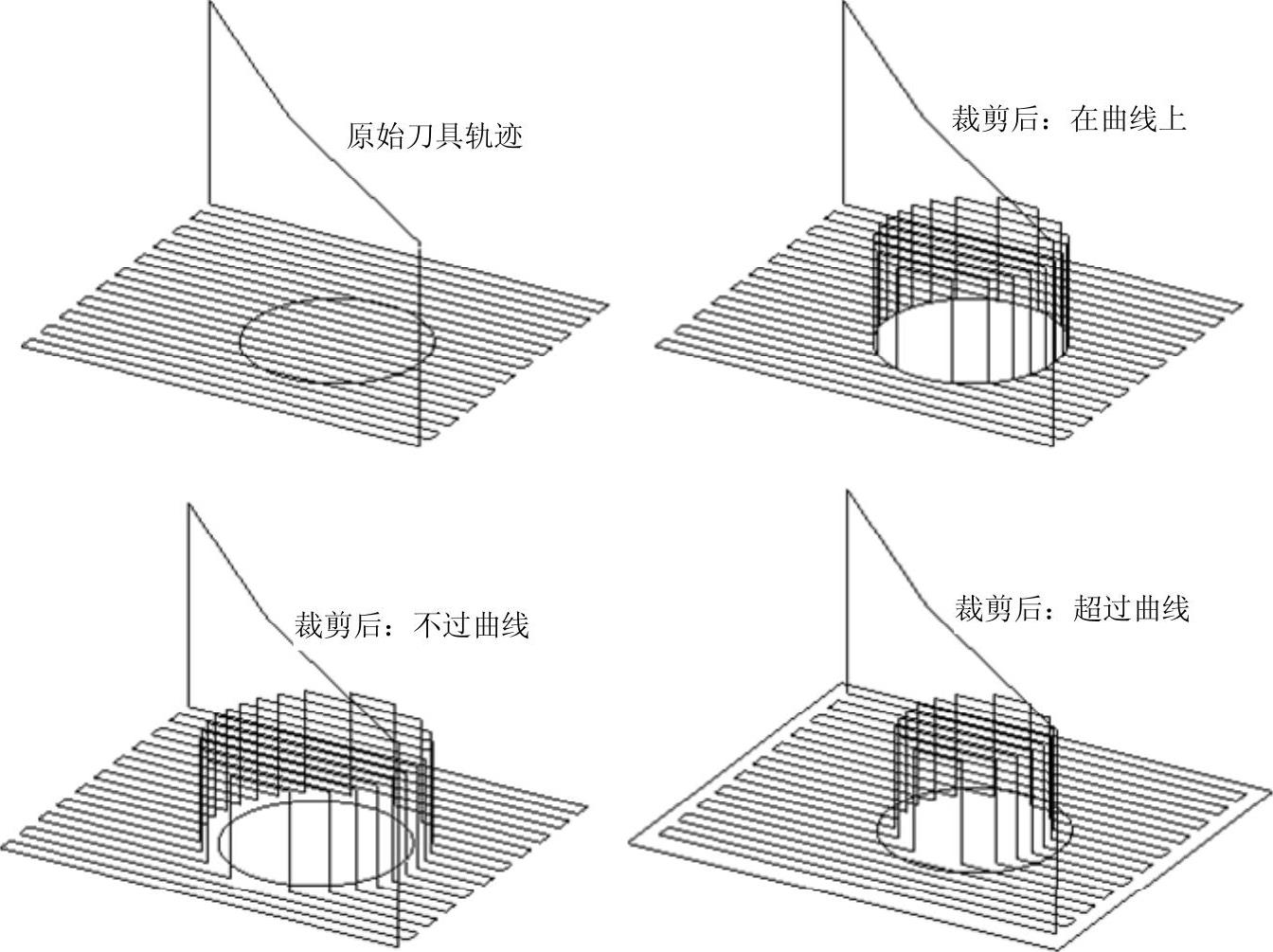

以上三种裁剪边界方式示例如图5-135所示。

图5-135 裁剪边界的三种形式示例

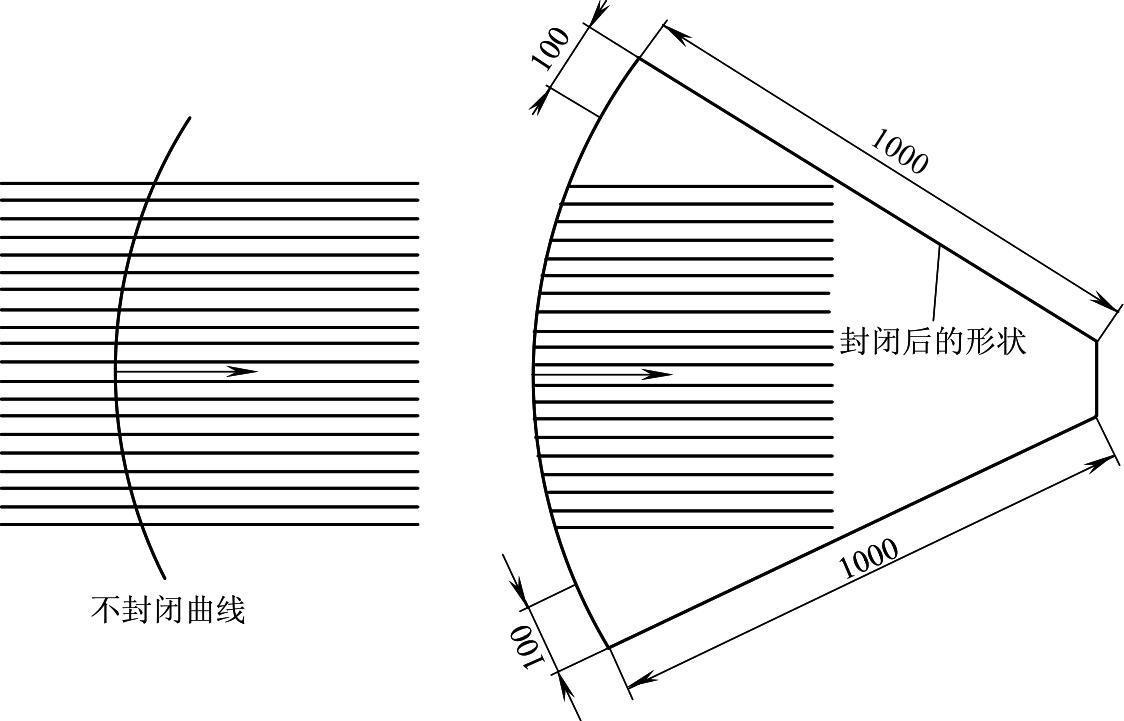

剪刀曲线可以是封闭的，也可以是不封闭的。对于不封闭的剪刀曲线，系统自动将其卷成封闭曲线。卷动的原则是沿不封闭的曲线两端切矢各延长100单位，再沿裁剪方向垂直延长1000单位，然后将其封闭，如图5-136所示。

裁剪平面是指坐标面内当前坐标系的XY、YZ、ZX面。单击立即菜单可以选择在哪个面上裁剪。

裁剪精度在命令窗口的立即菜单中设定，表示当剪刀曲线为圆弧和样条时，用此裁剪精度离散该剪刀曲线。
