7.1.10 腰形环槽曲线式铣槽加工

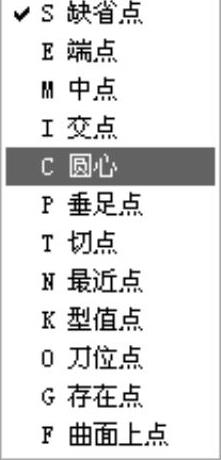

图7-45 点捕捉快捷菜单

1）单击绘图工具条上的圆弧绘制按钮，在导航栏选取【两点_半径】方式，然后按下空格键，在弹出的点捕捉快捷菜单中选【圆心】，如图7-45所示，即绘图时自动捕捉圆心点。绘制图7-46所示腰形环槽上表面一段圆弧，其中圆弧两个端点为腰形环槽截面草图圆心，半径为“32”。

2）选择菜单命令【造型】—【曲面生成】—【实体表面】，根据系统提示，选取异形底板的底面，单击鼠标右键，创建的曲面如图7-47所示。该曲面作为曲线式铣槽加工的参照。

3）在【轨迹管理】导航栏的空白处单击鼠标右键，在弹出的菜单中依次选择【加工】—【常用加工】—【曲线式铣槽加工】，系统弹出【曲线式铣槽加工（创建）】对话框，如图7-48所示。

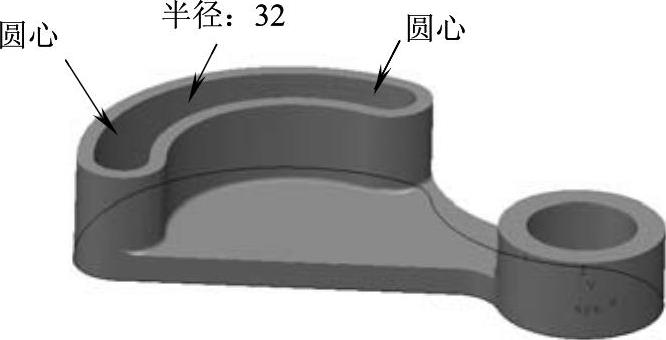

图7-46 绘制曲线式铣槽加工参照圆弧

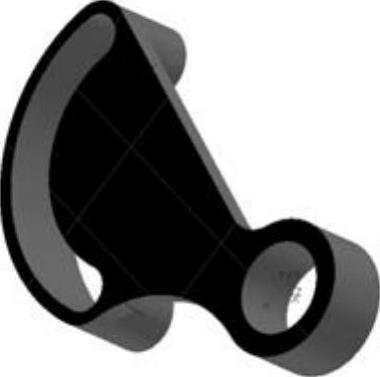

图7-47 创建曲线式铣槽加工参照曲面

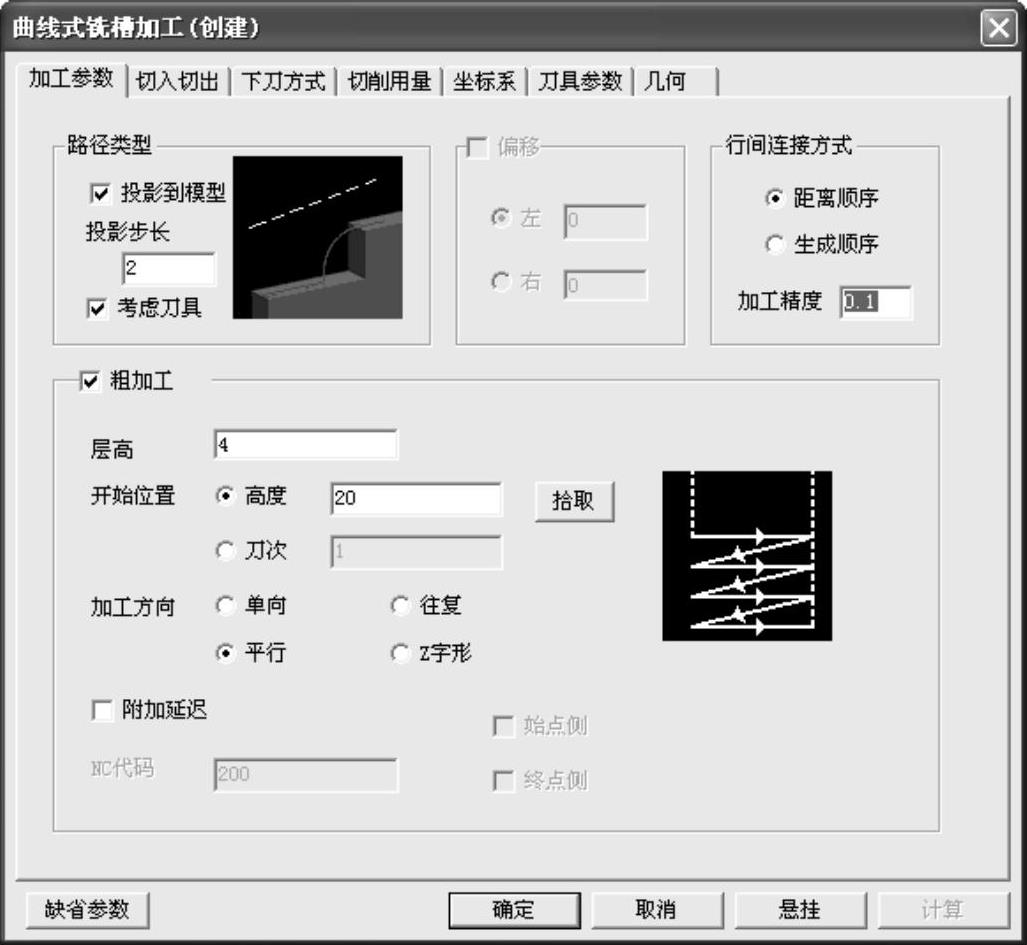

图7-48 【曲线式铣槽加工（创建）】对话框

4）在【加工参数】选项卡中，复选【投影到模型】项，设置【投影步长】为“2”，复选【考虑刀具】项，设置【层高】为“4”、【加工方向】为【平行】，其他参数保持默认。

5）在【下刀方式】选项卡中，设置安全高度为“30”。在【刀具参数】选项卡中，通过刀具库选取定义的D6圆角铣刀。

6）如图7-49所示，在【几何】选项卡中，单击【曲线路径】按钮，选取图7-46绘制的圆弧作为曲线式铣槽的参照曲线，单击右键返回。再单击【加工曲面】按钮，根据状态栏提示，选取图7-47创建的曲面，调整加工方向如图7-50所示。

7）在【曲线式铣槽加工（创建）】对话框中单击【确定】按钮，系统自动计算生成加工轨迹，如图7-51所示。

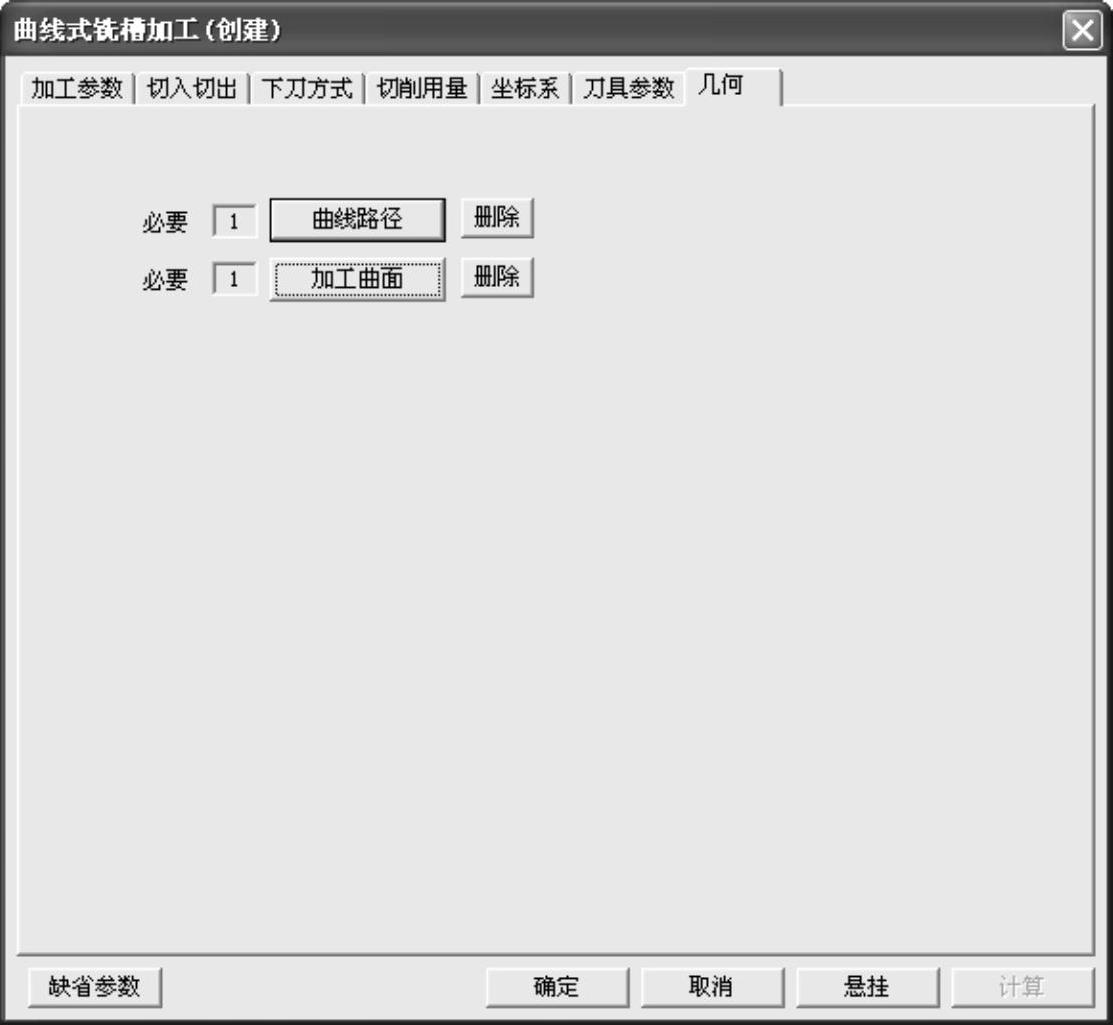

图7-49 选取加工的几何参照

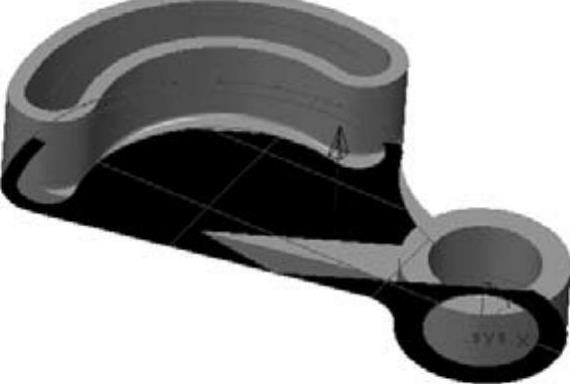

图7-50 选取参照曲面

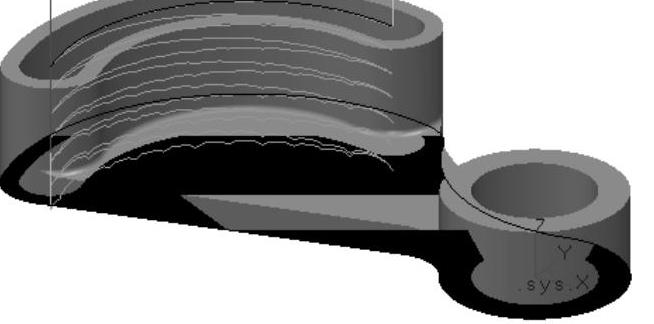

图7-51 生成加工刀具轨迹

8）在【轨迹管理】导航栏中将生成的曲线式铣槽加工轨迹隐藏。
