4.8  应用实例讲解

根据轴承端盖的视图及二维尺寸（图4-267），创建实体模型。

实体造型分析：根据特征造型思想，轴承端盖由拉伸增料、圆周阵列、拉伸除料、圆角过渡、旋转除料、拔模斜度等特征组合而成，在草图绘制过程中用到尺寸标注、尺寸驱动、阵列等绘图功能。

双击桌面图标，进入CAXA制造工程师2013操作界面。移动鼠标至导航栏左下角，选择【特征管理】项，进入造型特征树界面。

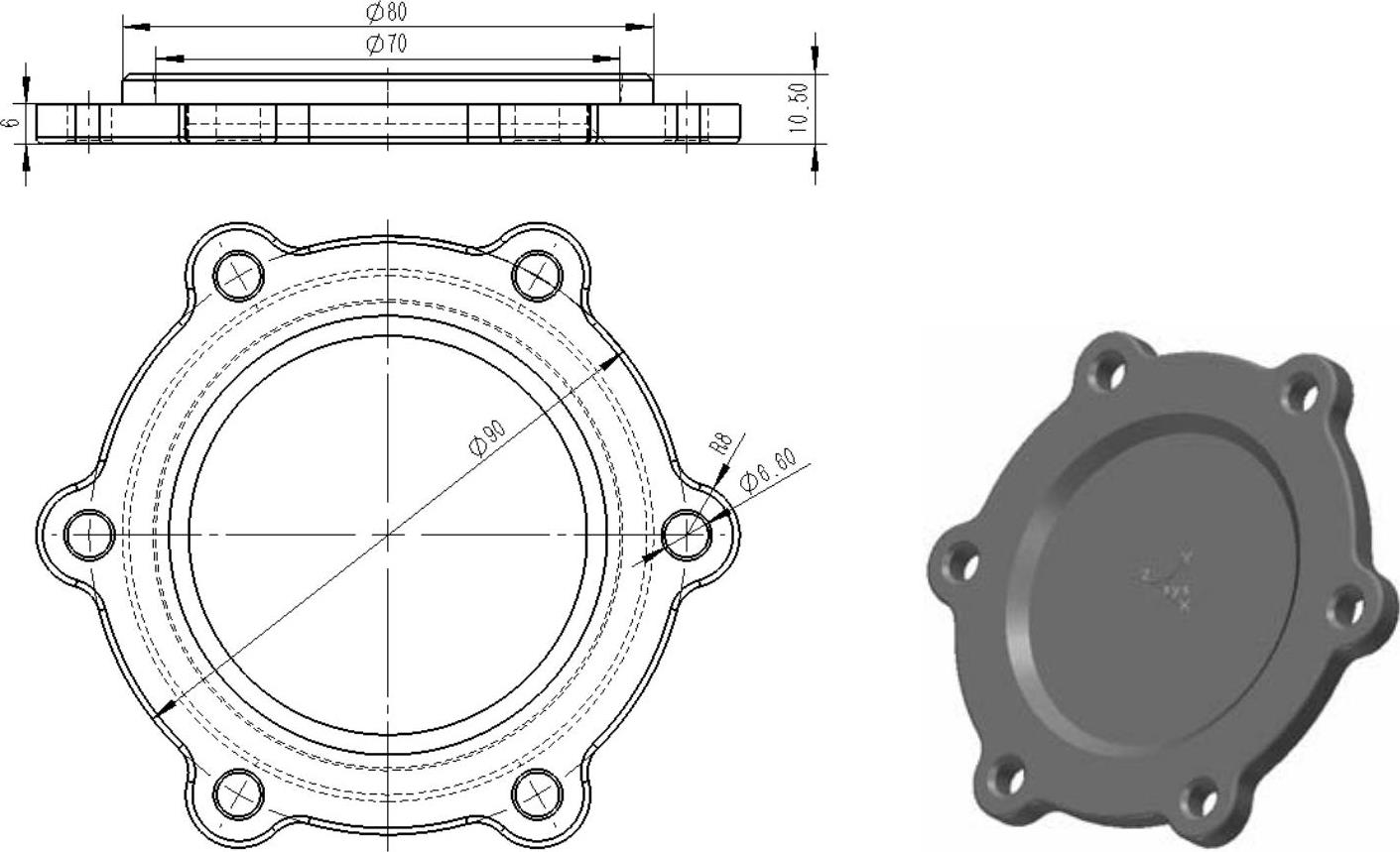

图4-267 轴承端盖
