7.3.14  钻孔加工安装孔

7.3.14 钻孔加工安装孔

1）依次选择菜单栏的【造型】—【曲线生成】—【相关线】，在导航栏的【命令行】栏中选取【实体边界】方式，然后选取齿轮轴端盖底板安装孔的上表面圆，如图7-189所示，由此生成曲线，作为钻孔定位参照。

2）依次选择菜单栏的【加工】—【其他加工】—【孔加工】，系统弹出【钻孔（创建）】对话框，选取【加工参数】选项卡，在该对话框中选取钻孔类型为【钻孔】，设置钻孔参数，如图7-190所示。

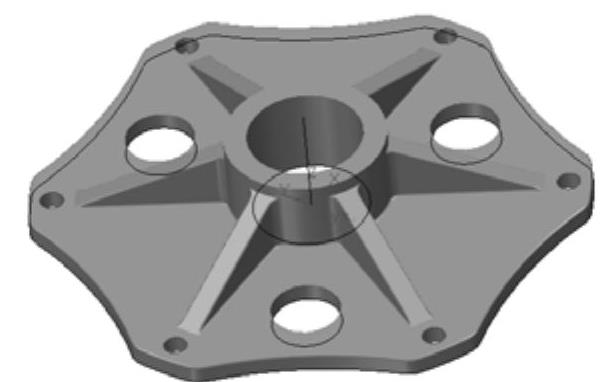

图7-189 生成钻孔定位参照

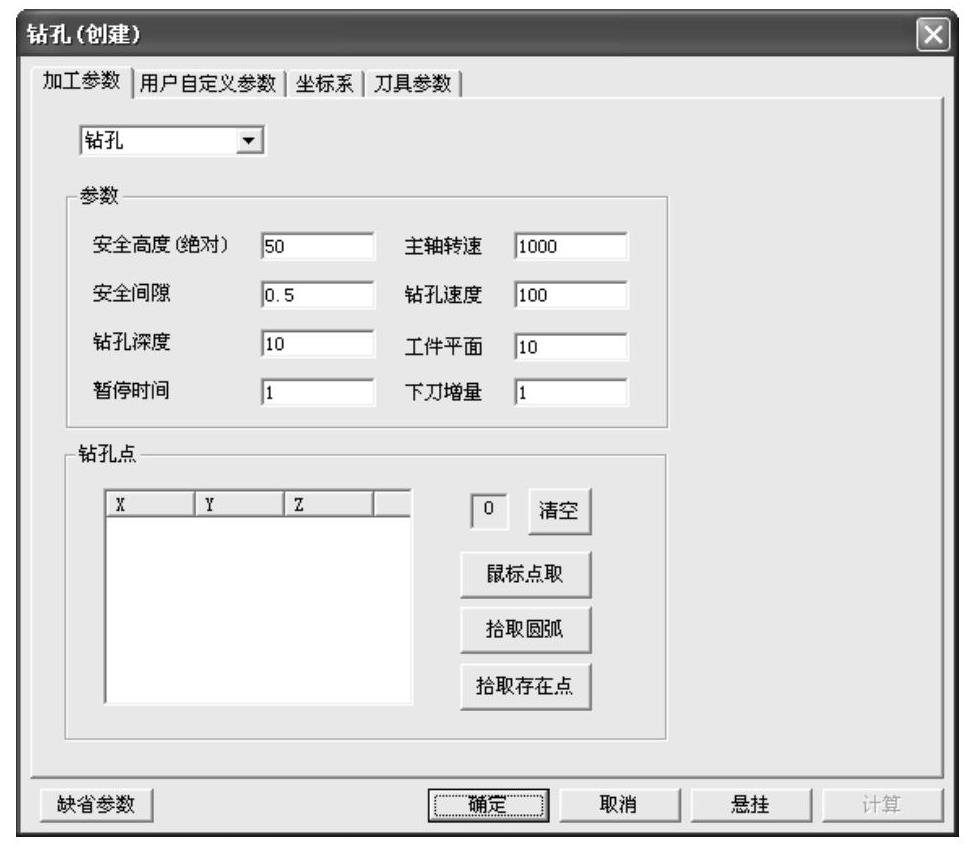

图7-190 设置钻孔参数

3）在【钻孔点】栏单击【拾取圆弧】按钮，根据系统提示，选取图7-189创建的圆，单击鼠标右键，返回到【钻孔（创建）】对话框。在该对话框中选择【坐标系】选项卡，设置【起始高度】为“80”，如图7-191所示。

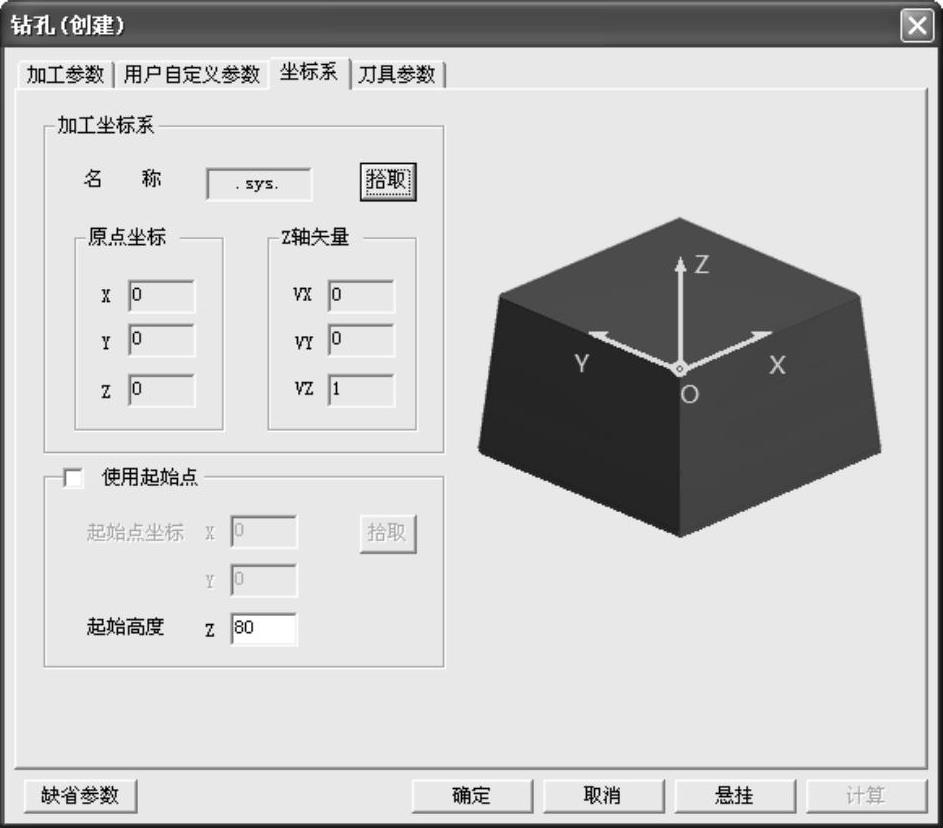

图7-191 设置起始高度参数

4）在【钻孔（创建）】对话框中选择【刀具参数】选项卡，单击【刀库】按钮，选取定义的D10钻头，如图7-192所示。单击【确定】按钮，系统自动计算并创建刀具轨迹，如图7-193所示。

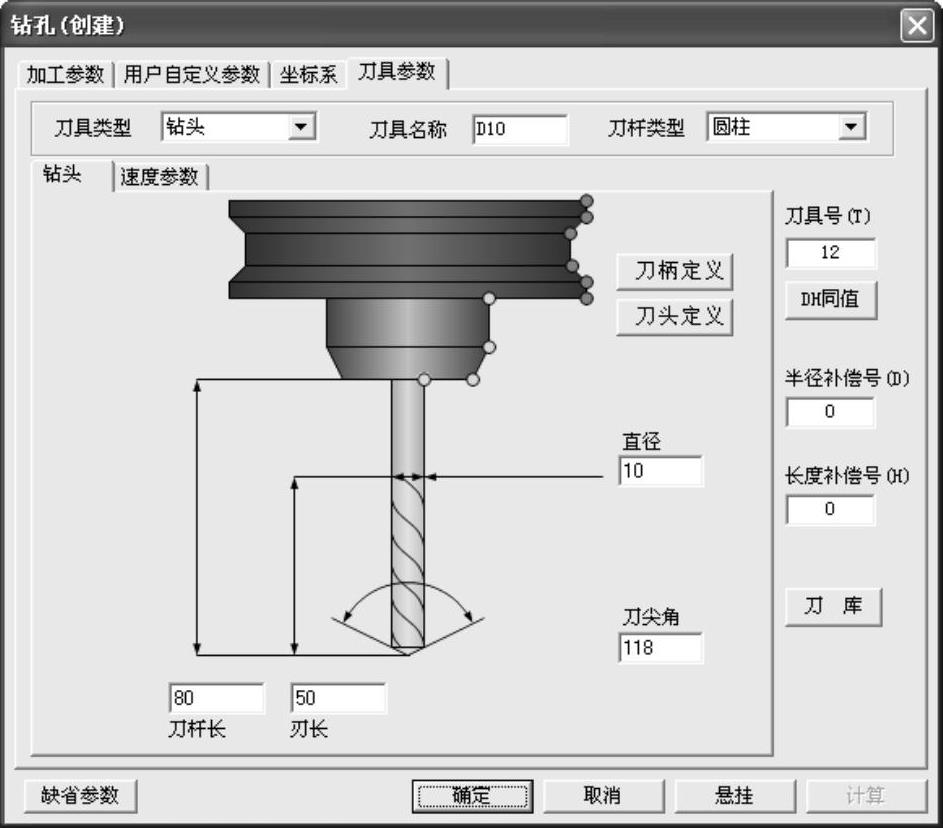

图7-192 设置起始高度参数

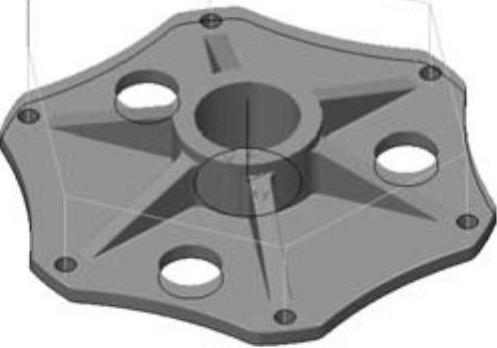

图7-193 创建钻孔刀具路径
