7.3.11 三维偏置加工齿轮轴端盖外形

1）依次选择菜单栏的【加工】—【常用加工】—【三维偏置加工】，系统弹出【三维偏置加工（创建）】对话框，如图7-175所示。

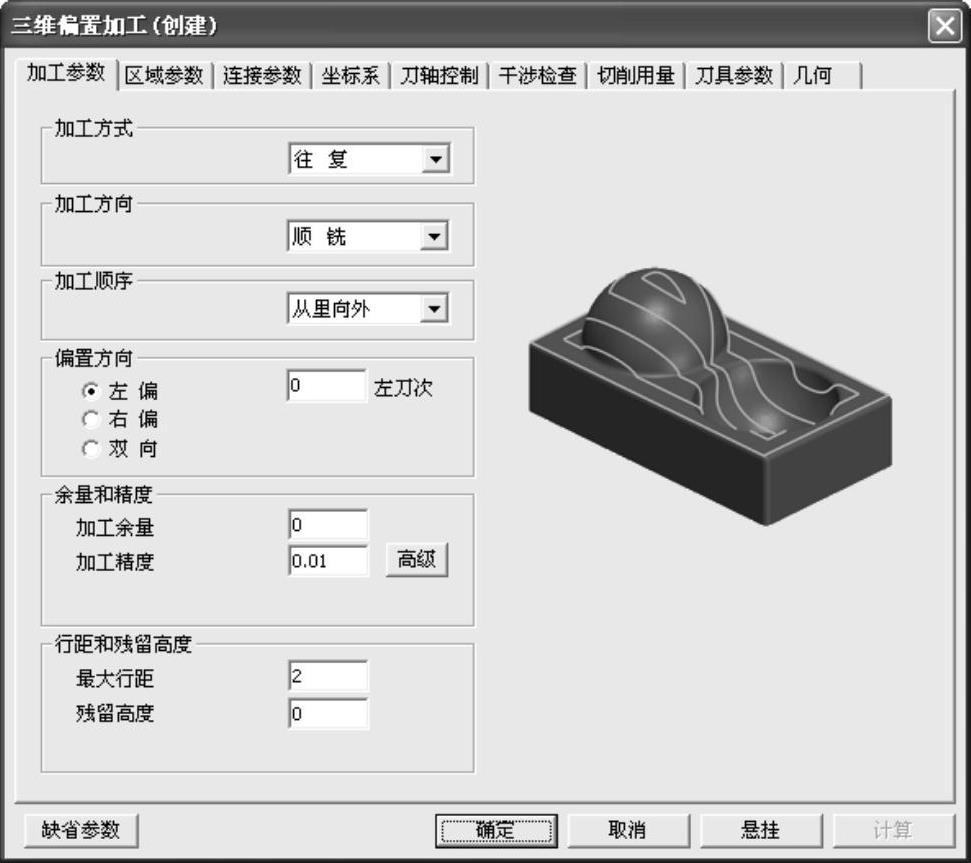

图7-175 【三维偏置加工（创建）】对话框

2）选择【加工参数】选项卡，设定【加工方式】为【往复】、【加工方向】为【顺铣】、【加工顺序】为【从里向外】，设置【最大行距】为“2”，其余参数取默认值。

3）单击【连接参数】选项卡的【空切区域】选项，设定【安全高度】为“80”，如图7-176所示。

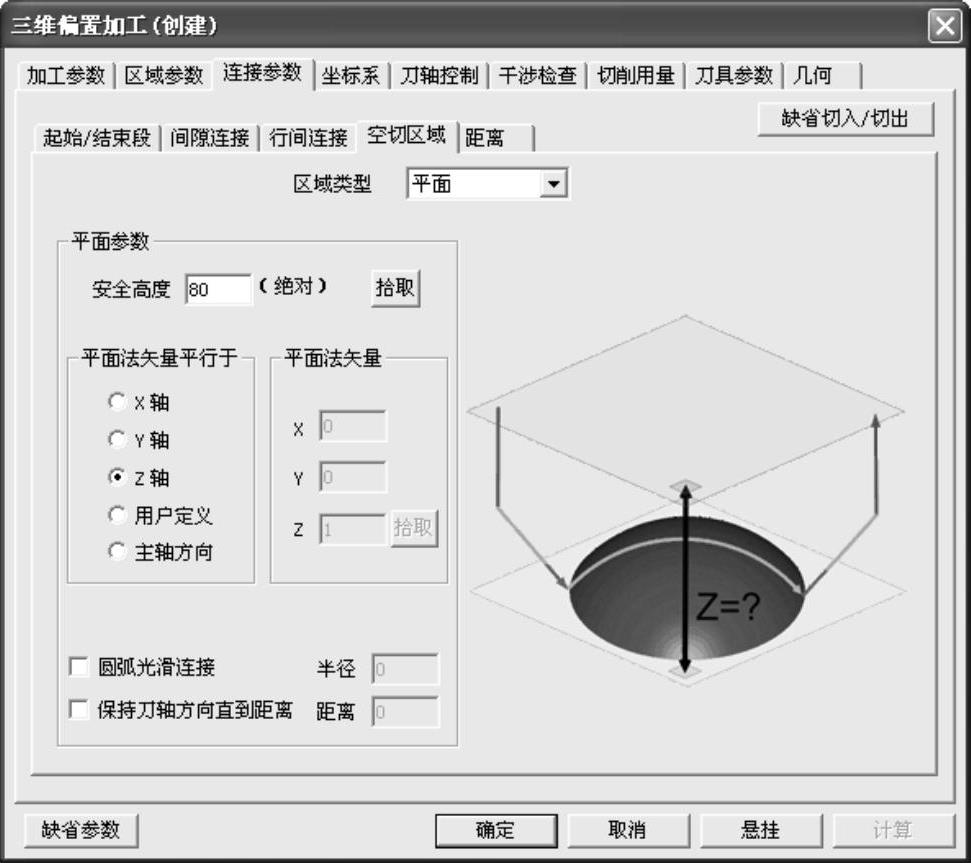

图7-176 设置安全高度参数

4）单击【切削用量】选项卡，设置各个切削动作时的主轴转速为默认值。

5）单击【区域参数】选项卡的【高度范围】选项，设置Z轴运动的有效范围为【曲面的Z范围】。

6）单击【刀具参数】选项卡，然后单击【刀库】按钮，在弹出的【刀具库】对话框中选择D10圆角铣刀，单击【确定】按钮返回【三维偏置加工（创建）】对话框，如图7-177所示。

7）在【三维偏置加工（创建）】对话框中单击【确定】按钮，根据系统状态栏提示“拾取加工对象”，按下W键，或者按下空格键后，在弹出的快捷菜单中选择【拾取全部】；根据状态栏提示，选取边界，单击鼠标右键按系统默认设置，确认后系统开始自动计算生成轨迹，如图7-178所示。

8）在【轨迹管理】导航栏中，将新创建的刀具轨迹隐藏，以便于后面观察生成的加工轨迹。

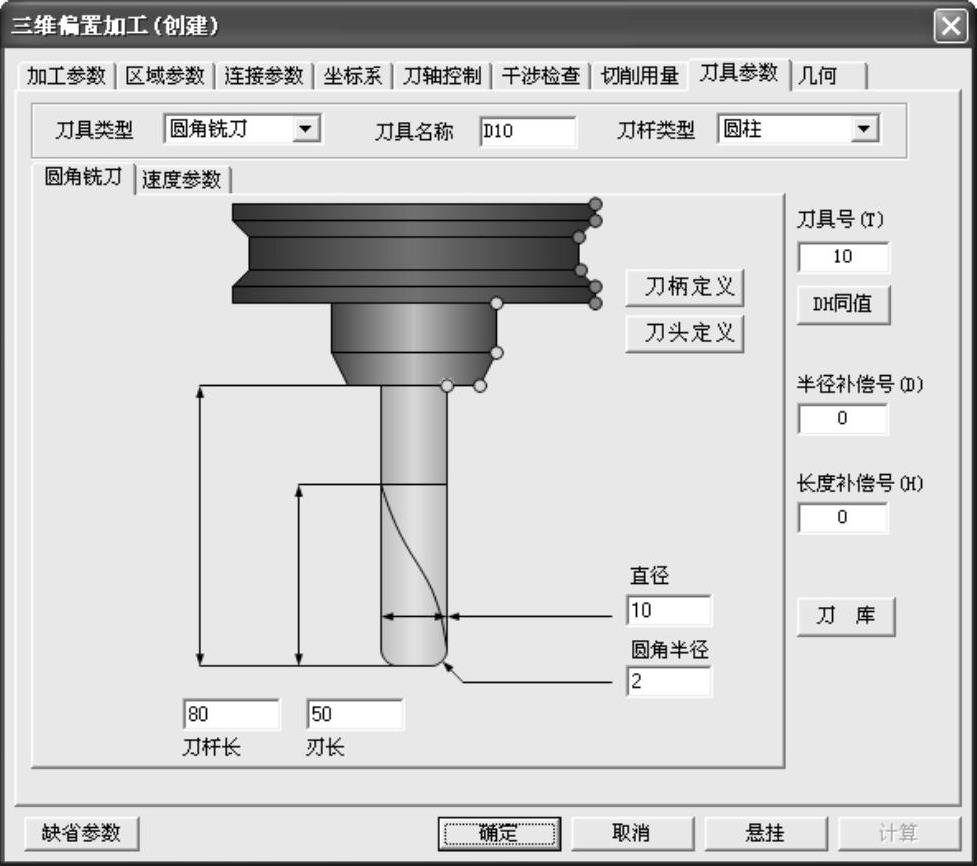

图7-177 选取D10圆角铣刀

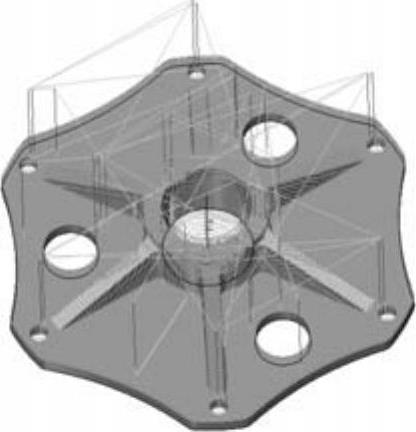

图7-178 三维偏置加工刀具轨迹
