4.2.12  曲线投影

该命令用于沿某一方向，向一个选定的基准平面上绘制指定空间曲线的投影。使用该命令可以充分利用已有的曲线来绘制草图线，投影的对象包括空间曲线、实体边和曲面边。

依次单击菜单项【造型】—【曲线生成】—【曲线投影】，或在【曲线生成栏】工具条上单击按钮进入曲线投影命令。根据系统提示“拾取曲线”，单击鼠标选取曲线，完成操作。图4-56为空间曲线1和空间曲线2在草图平面XOZ上的投影线。

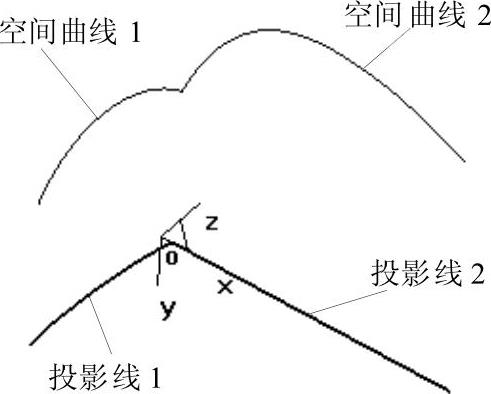

图4-56 曲线在草图面上的投影

提示：

1）曲线投影功能只能在草图状态下使用。

2）使用曲线投影功能时，可以使用鼠标拖动窗口来选取多个投影元素。
