4.2.10  二次曲线

该命令可以根据给定的方式绘制一条通过二次多项式描述的二次曲线。

依次单击菜单项【造型】—【曲线生成】—【二次曲线】，或者在【曲线生成栏】工具条上单击按钮，进入绘制二次曲线命令。系统提供了定点方式和比例方式两种绘制二次曲线的方式。

1.【定点】方式绘制二次曲线

单击图标，在导航栏命令行中选择【定点】项，如图4-48所示，然后用鼠标单击确定二次曲线的起点、终点和方向点，并拖动光标来改变二次曲线形状，最后给定肩点，即完成二次曲线的绘制，如图4-49所示。

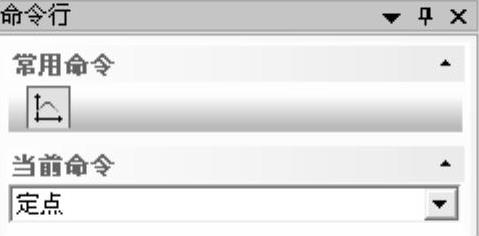

图4-48 【定点】方式设置项

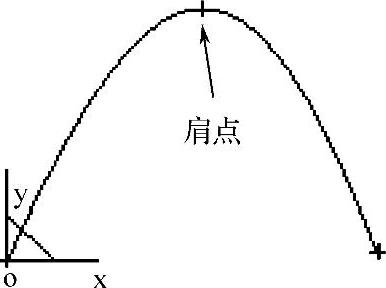

图4-49 【定点】方式绘制二次曲线

2.【比例】方式绘制二次曲线

单击图标，在导航栏命令行中选择【比例】项，如图4-50所示，然后在【比例因子】中设定值，通过单击鼠标确定起点、终点和方向点，完成二次曲线的绘制。
