4.3.1 曲线裁剪
此命令使用曲线作剪刀参照线，裁剪掉曲线上多余的部分，即利用一个或多个几何元素（曲线或点，称为剪刀）对给定曲线（称为被裁剪线）进行修整，删除不需要的部分，得到合适的曲线。
依次单击菜单项【造型】—【曲线编辑】—【曲线裁剪】，或直接单击【线面编辑栏】工具条上的按钮
，即可启动曲线裁剪命令。

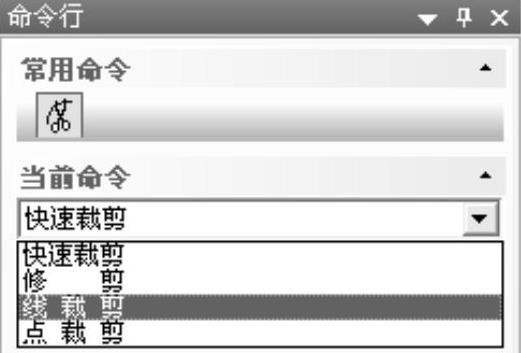

曲线裁剪命令共有四种方式：快速裁剪、修剪、线裁剪、点裁剪，如图4-69所示。线裁剪和点裁剪命令的特点：具有延伸特性，即如果剪刀参照线和被裁剪曲线之间没有实际交点，系统将在分别依次自动延长被裁剪线和剪刀线后进行求交运算，在新得到的交点处对被裁剪曲线进行裁剪。
快速裁剪、修剪和线裁剪中的投影裁剪适用于空间曲线之间的裁剪。曲线在当前坐标平面上投影后，进行求交裁剪，从而实现不共面曲线的裁剪。
图4-69 【曲线裁剪】设置项
1.【快速裁剪】方式

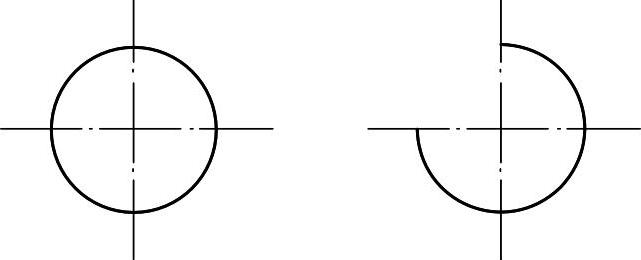

快速裁剪是指系统根据鼠标位置立即对曲线进行裁剪，分为正常裁剪和投影裁剪。正常裁剪适用于裁剪同一平面上的曲线，投影裁剪适用于裁剪不共面的曲线。在操作过程中，拾取同一曲线的不同位置将产生不同的裁剪结果，如图4-70所示。
图4-70 快速裁剪方式示例
提示：
1）当系统中的复杂曲线很多时，不推荐使用快速裁剪命令。因为在大量复杂曲线裁剪运算处理时，系统计算速度较慢，影响工作效率。
2）快速裁剪操作中，拾取同一曲线的不同位置，将产生不同的裁剪结果。
2.【线裁剪】方式
线裁剪是以一条曲线作为剪刀参照线，对其他曲线进行裁剪。线裁剪有正常裁剪和投影裁剪两种方式。正常裁剪以选取的剪刀参照线为参照，对其他曲线进行裁剪。投影裁剪是将曲线在当前坐标平面上进行投影后，进行求交裁剪。
线裁剪具有曲线延伸功能，即如果剪刀参照线和被裁剪曲线之间没有实际交点，系统将分别依次自动延长被裁剪线和剪刀参照线后进行求交运算，在得到的新交点处进行裁剪。延伸的规则是：直线和样条线沿端点切线方向延伸，圆弧自动补绘成整圆。该方法可实现对曲线的延伸。

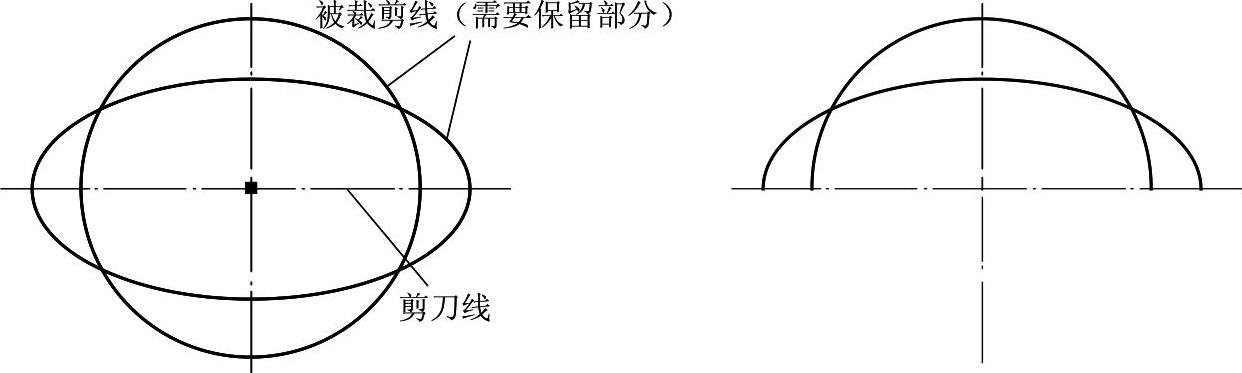

用鼠标选取剪刀参照线，然后选取多条被裁剪曲线，即可完成线裁剪命令。系统默认鼠标拾取的线段部分是裁剪后保留的线段，因而可实现多根曲线在剪刀线处齐边的效果，如图4-71所示。
图4-71 【线裁剪】方式绘图
提示：
用鼠标单击被裁剪曲线的位置，确定裁剪后保留的曲线段。选取剪刀参照线的位置不同，裁剪结果也不同：剪刀参照线与被裁剪线有两个以上的交点时，系统默认选取离剪刀参照线上拾取点较近的交点进行裁剪。
3.【修剪】方式
修剪命令需要选取一条曲线或多条曲线作为剪刀参照线，从而对一系列被裁剪曲线进行裁剪。与线裁剪和点裁剪相反，修剪命令将裁剪掉鼠标选取的曲线部分，而保留剪刀参照线另一侧的部分。
在图4-69所示的导航栏命令行中选择【修剪】项，然后用鼠标选取剪刀曲线并按鼠标右键确认，选取的曲线变红显示，最后用鼠标选取被裁剪的线（选取被裁掉部分），完成修剪操作。
4.【点裁剪】方式
点裁剪是利用点作为剪刀参照点，对曲线进行裁剪。点裁剪同样具有曲线延伸功能，可以利用该功能实现曲线的延伸操作。
在图4-69所示的导航栏命令行中选择【点裁剪】项，然后用鼠标选取被裁剪的线（单击需要保留的部分），该曲线变红显示，最后用鼠标选取剪刀点，完成点裁剪操作。
提示：
在用鼠标选取了被裁剪曲线之后，可用点选取菜单确定一个剪刀参照点，系统将在离剪刀点最近处对曲线进行裁剪。
