4.6.3 曲面拼接
曲面拼接命令是将多个曲面进行光滑连接的一种方式，可以通过多个曲面的对应边界，生成一张与这些曲面光滑相接的曲面。在许多实体造型中，通过曲面生成、曲面过渡、曲面裁剪等工具生成物体的型面后，可能在一些区域留下一片空缺，称之为“洞”。曲面拼接命令可以对这种情形进行“补洞”处理。
曲面拼接有两面拼接、三面拼接和四面拼接三种方式，如图4-177所示。

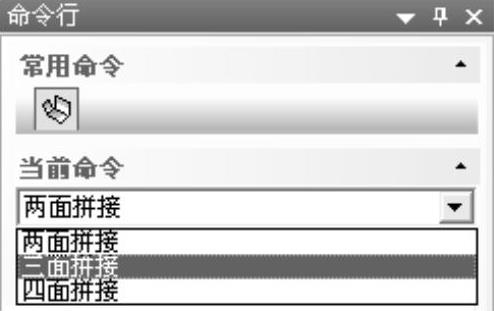

图4-177 【曲面拼接】选项
1.【两面拼接】方式
两面拼接是生成一个曲面，使其连接两给定曲面的指定边界，并在连接处保持光滑。而使用曲面过渡命令无法保证连接处的光滑，且过渡面不一定通过给定曲面的指定边界。
操作时在需要拼接的曲面边界附近单击曲面，保证两曲面的拼接边界方向一致，由鼠标选取点在边界线上的位置决定，即选取点与边界线的哪一个端点距离最近，哪一个端点即为边界的起点。两个边界线的起点应该一致，才能保证两个边界线的方向一致；如果两个曲面边界线方向相反，拼接的曲面将发生扭曲变形。图4-178为曲面拼接前，图4-179为生成拼接面。

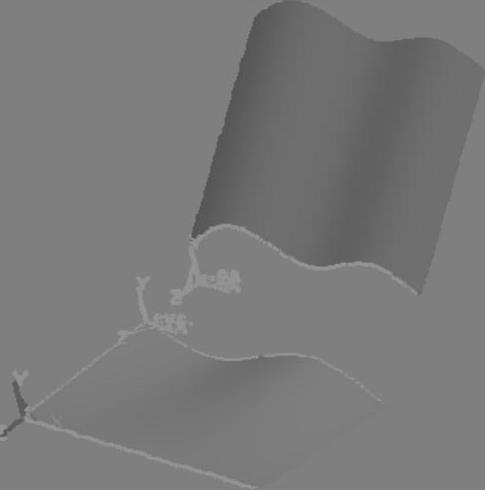

图4-178 曲面拼接前

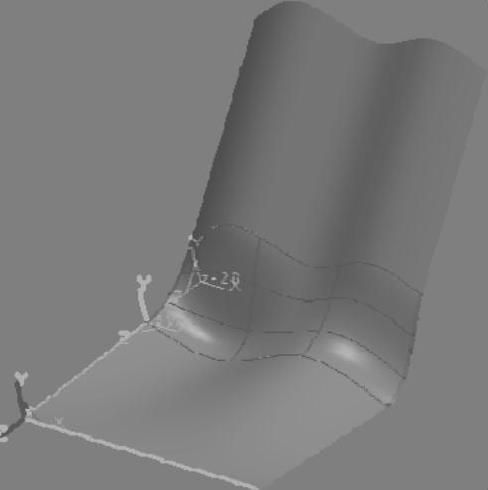

图4-179 【两面拼接】方式
2.【三面拼接】方式
三面拼接是生成一个曲面，使其连接三个给定曲面的指定边界，并在连接处保证曲面光滑。三个曲面在角点处两两相接，形成一个封闭区域，中间留下一个“洞”，三面拼接功能可以光滑地拼接三张曲面并对边界进行“补洞”处理。
在三面拼接中，使用的元素可以是曲面，也可以是曲线，即要拼接的曲面和曲线围成的区域，拼接面和曲面保持光滑相接，并以曲线为边界。如图4-180所示，【三面拼接】方式可以对两张曲面和一条曲线围成的区域、一张曲面和两条曲线围成的区域进行三面拼接。系统将根据拼接条件自动确定拼接曲面的边界形状，拼接的结果如图4-181所示。

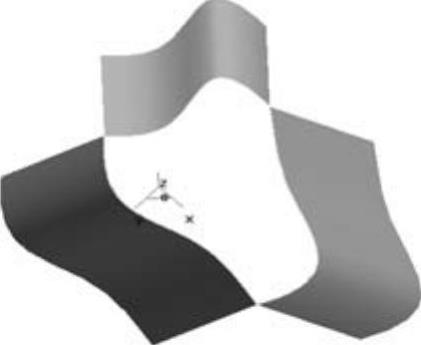

图4-180 选取三面

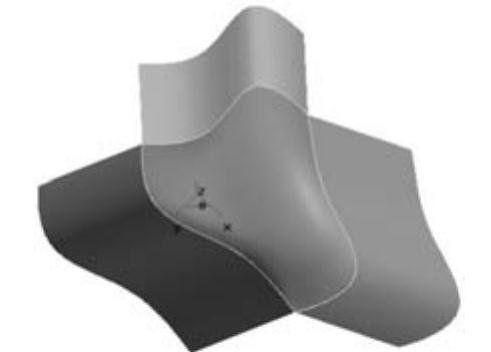

图4-181 【三面拼接】方式
操作时，在导航栏命令行中选择【三面拼接】，然后根据状态栏提示，依次选取第一张曲面、第二张曲面、第三张曲面，单击鼠标右键完成曲面拼接操作。
提示：
1）待拼接的三个曲面必须在角点处相交，且三个边界线应该首尾相连，形成一串封闭的曲线。
2）选取曲线时需先单击鼠标右键，再单击曲线才能选择曲线。
3.【四面拼接】方式
四面拼接是指生成一个曲面，使其连接四个给定曲面的指定边界，并在连接处保证曲面光滑。四个曲面在角点处两两相接，由此形成一个封闭区域，中间留下一个“洞”，四面拼接通过“补洞”处理可以光滑地拼接四张曲面及其边界。
在四面拼接操作中，使用的元素可以是曲面，还可以是曲线。拼接面和曲面保持光滑相接，并以曲面和曲线围成的区域曲线为边界。【四面拼接】方式可以对三张曲面和一条曲线围成的区域、两张曲面和两条曲线围成的区域、一张曲面和三条曲线围成的区域进行四面拼接。
操作时，在命令窗口中选择【四面拼接】，然后根据状态栏提示，依次选取第一张曲面、第二张曲面、第三张曲面和第四张曲面，完成曲面拼接操作。
提示：
1）待拼接的四个曲面必须在角点两两相交，且四个边界应该首尾相连，形成一串封闭曲线，围成一个封闭区域。
2）选取曲线时需先单击鼠标右键，再单击曲线才能选择曲线。
