5.4 刀具库
刀具库用于定义、确定和存储各种刀具的有关数据，以便于加工过程中从刀具库调用刀具信息，以及对刀具库进行维护。
双击特征树中的【刀具库】，系统弹出图5-4所示的【刀具库】对话框。

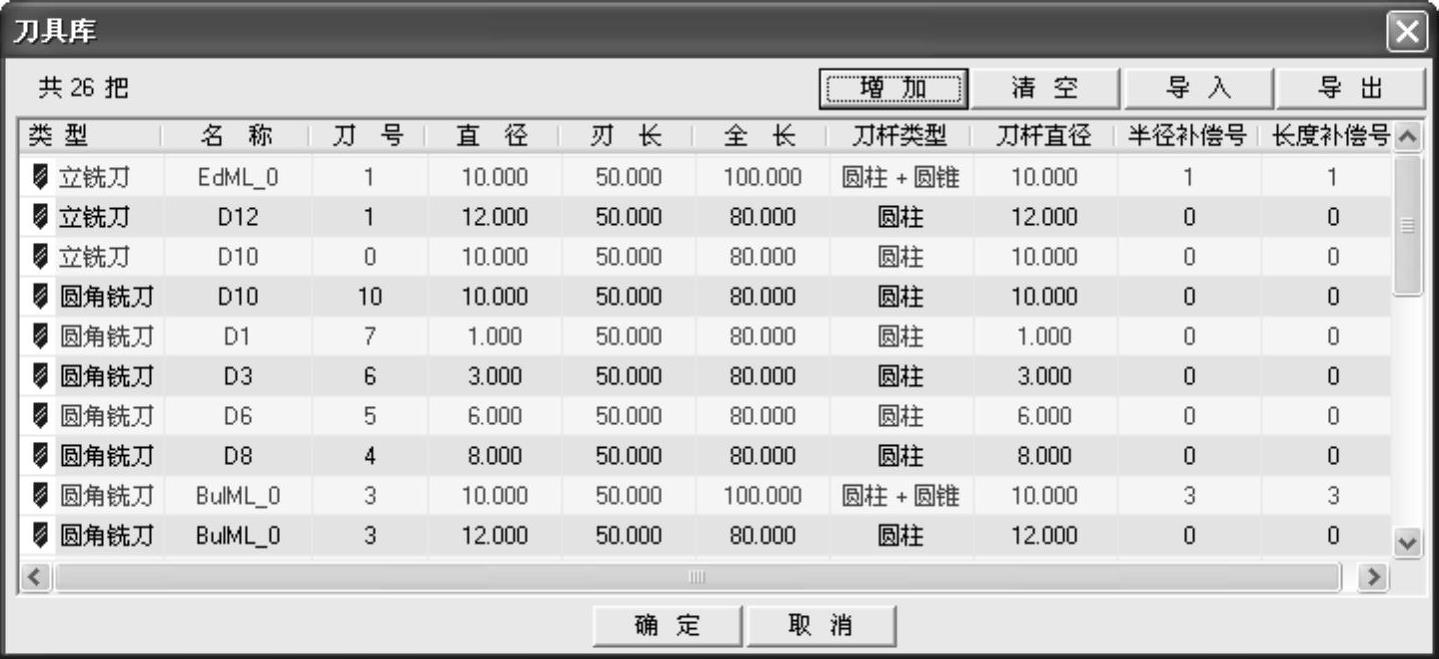

图5-4 【刀具库】对话框
CAXA制造工程师2013主要采用铣削进行数控加工，刀具库中提供有四种铣刀：立铣刀（r=0）、圆角铣刀（r<R）、球形铣刀（R=r）和燕尾铣刀。其中，R为刀具主体半径、r为刀角半径。刀具参数还包括刀具长度L和刀刃（即切削刃）长度l等，如图5-5所示。
在进行三轴铣削加工时，立铣刀和球头铣刀的加工效果有明显区别。当曲面形状复杂有起伏时，最好采用球头刀，适当调整加工参数可以达到较好的曲面加工效果。在两轴加工中，为提高效率建议使用立铣刀，因为相同的加工参数下，球头刀会留下较大的残留高度。另外，立铣刀的加工效率比球头刀要高。选择刀刃长度和刀具长度时，需要考虑机床的情况，以及加工零件时是否会发生干涉。

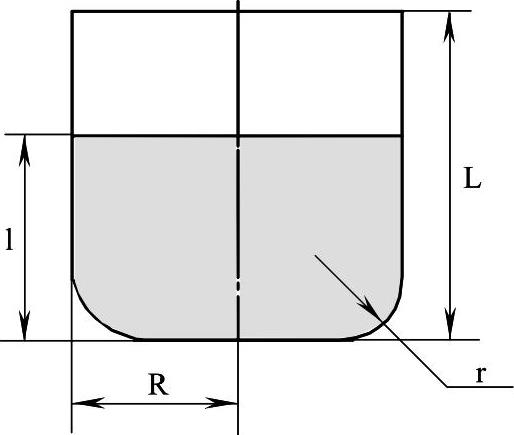

图5-5 铣刀尺寸参数说明
还可以从刀尖和刀心的相对位置关系来对刀具进行分类，具体含义如图5-6所示。

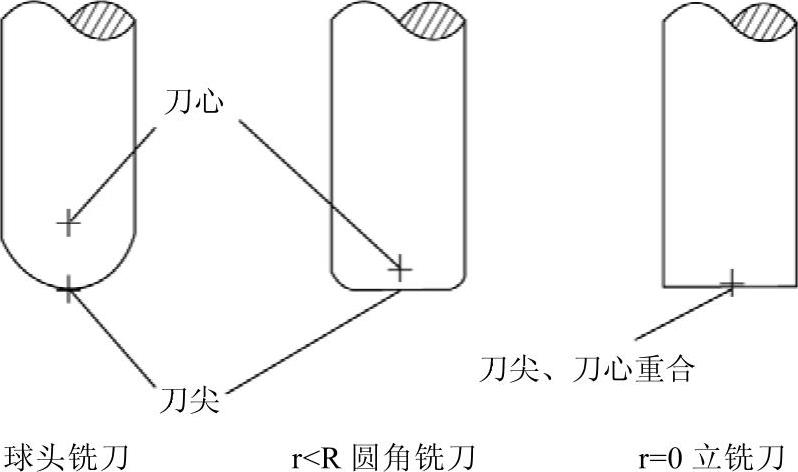

图5-6 根据刀尖和刀心位置对铣刀分类
在【刀具库】对话框中的某个刀具上双击鼠标左键，系统将弹出【刀具定义】对话框，在该对话框中可以设置刀具尺寸、加工速度参数等，如图5-7和图5-8所示。

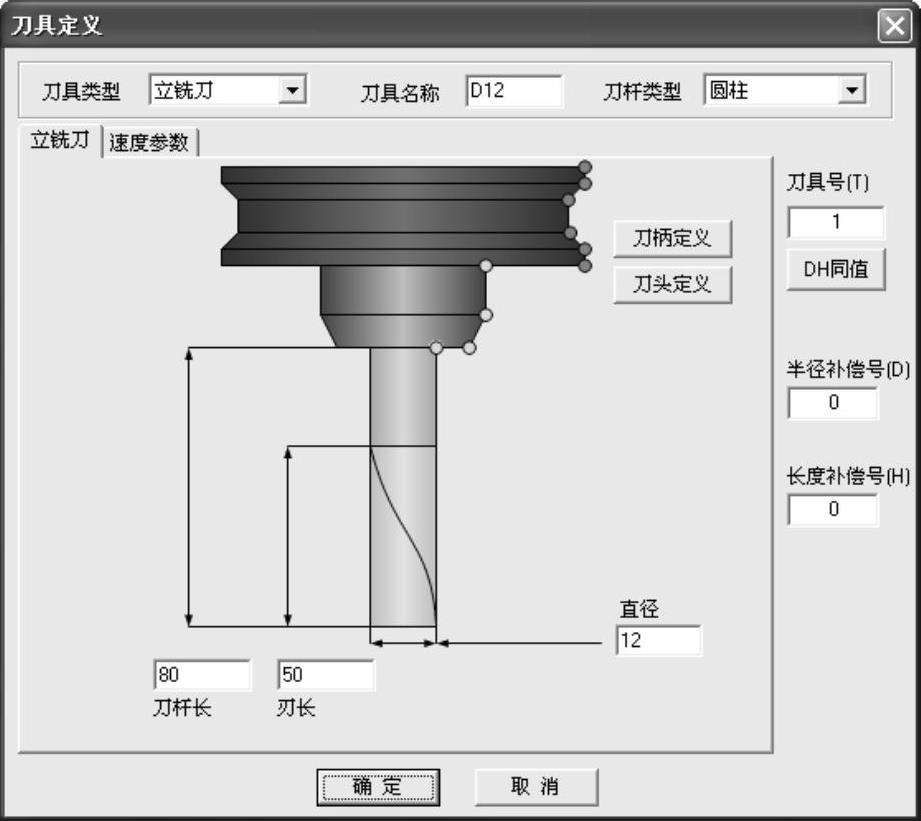

图5-7 设置铣刀尺寸参数

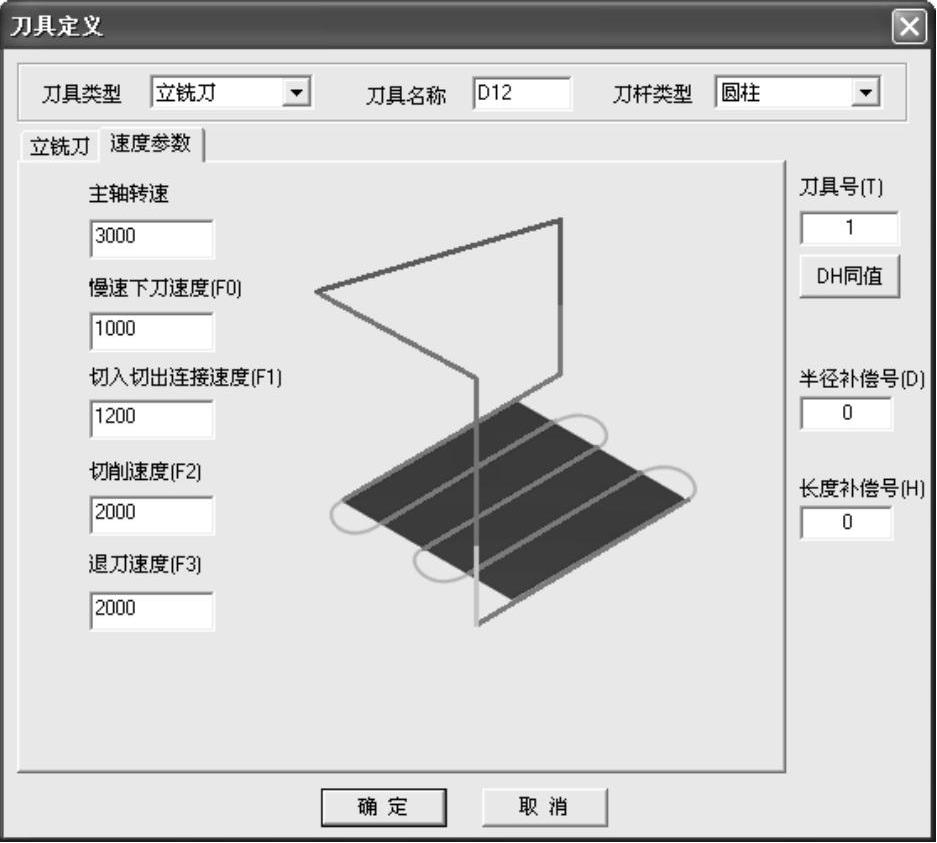

图5-8 设置切削加工速度参数
【刀具定义】对话框中各项参数含义如下：
（1）刀具类型 显示刀具类型，如圆角铣刀、球形铣刀、立铣刀等。
（2）刀具名称 刀具在刀具库中的名称，用于刀具的标志和列表，刀具名称是唯一的。通过下拉列表可显示刀具库中的所有刀具，并可在列表中选择当前刀具。
（3）刀杆类型 当刀具夹持部分与切削部分直径不相同时，定义其过渡部分为圆锥状。
（4）刀具号 刀具的编号，用于后置处理时的自动换刀指令。刀具号具有唯一性，对应机床刀具库。
（5）半径补偿号 刀具半径补偿值的编号，其值可与刀具号不一致。
（6）长度补偿号 刀杆长度补偿值的编号，其值可与刀具号不一致。
（7）直径 刀杆上可切削部分的直径。
（8）圆角半径 刀具侧面与底面间的过渡半径，不大于刀具半径。
（9）刃长 刀具的刀杆可用于切削部分的长度。
（10）刀杆长 刀尖到刀柄之间的距离。刀具长度应大于刀刃长度。
用户还可以通过
、
等按钮，对刀具作进一步详细的设置。
在【刀具库】对话框中还可以完成如下操作：
（1）增加刀具 用于将定义好的刀具添加到刀具库中。单击
按钮，弹出【刀具定义】对话框，在该对话框中可以选择刀具类型、定义刀具名称，并且修改刀具的各个参数。可用此功能将常用刀具预先定义好，便于后续的加工操作。
（2）清空刀库 单击
按钮将删除刀具库中的所有刀具。
（3）编辑刀具 在某个刀具上双击鼠标左键，即可打开【刀具定义】对话框，从而编辑当前选中的刀具。
（4）删除刀具 选中某个刀具后，单击【Del】键，即可将选中的刀具从刀具库中删除。
（5）导入刀具 单击
按钮，系统将弹出【导入设置】对话框，如图5-9所示。从而可以将其他刀具库中的刀具导入。

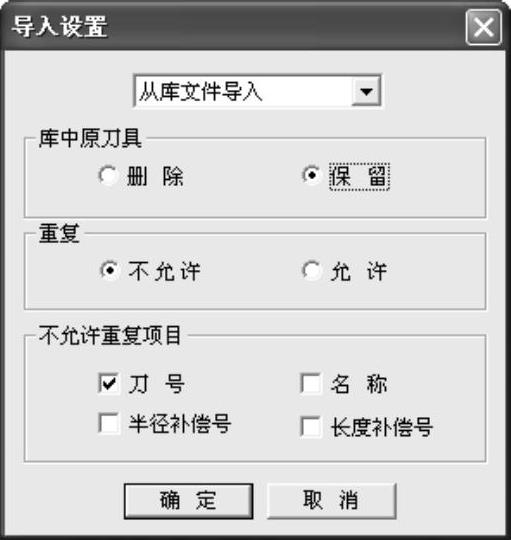

图5-9 【导入设置】对话框
（6）导出刀具 单击
按钮，可以将当前刀具库中选中的刀具以独立文件的形式导出到指定的地方，以便其他操作中调用。
（7）排列刀具 在【刀具库】的刀具列表中，单击【类型】则按刀具类型排列所有刀具，单击其他项则按选定的依据排列刀具。
提示：
删除当前刀具后，当前刀具自动设为刀具库中的其他刀具。当刀具库中只有一把刀具时，不能删除该刀具。
