5.6.6  曲面区域精加工

5.6.6 曲面区域精加工

本实例将采用限制线精加工方法，对图5-58所示的曲面进行加工，并生成加工轨迹。

1）在曲面上方合适距离绘制需要加工区域的边线。

2）在【轨迹管理】导航栏中以参照模型方式定义毛坯，然后在空白处单击鼠标右键，在展开菜单中选择【加工】—【常用加工】—【曲面区域精加工（创建）】，系统弹出【曲面区域精加工】对话框，如图5-59所示。

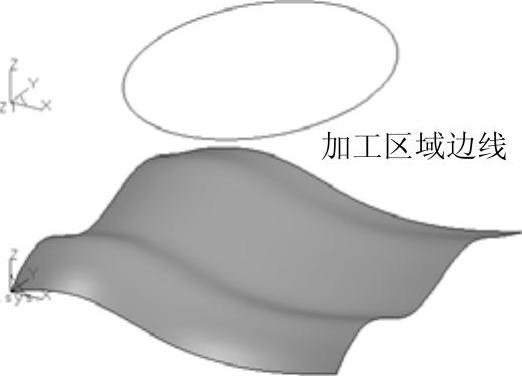

图5-58 曲面区域精加工模型

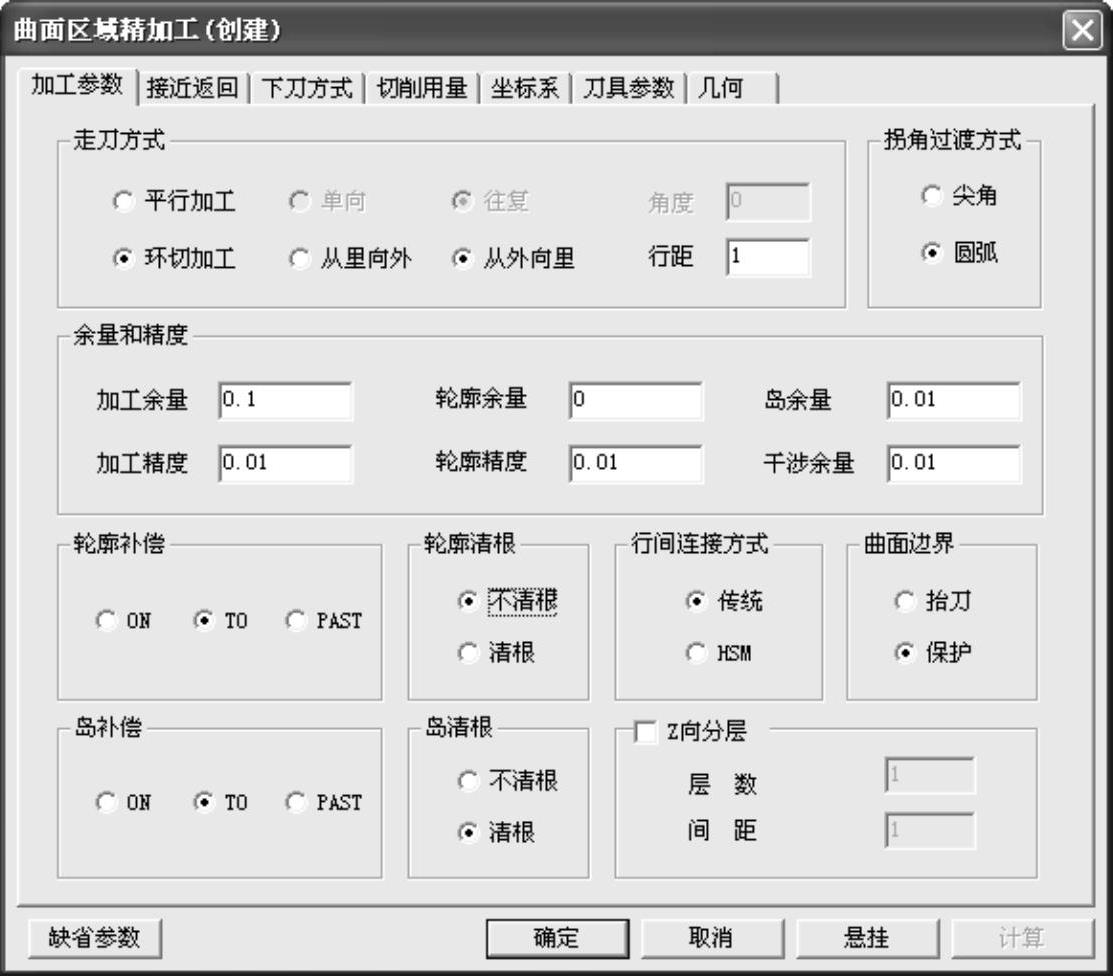

图5-59 【曲面区域精加工（创建）】对话框

3）在【刀具参数】选项卡中，选择D10的球头刀。

4）单击【确定】按钮，根据系统状态栏提示，用鼠标左键选取加工曲面，按鼠标右键确认。

5）系统提示“选取轮廓线”，用鼠标选取图5-60所示的加工区域边线作为轮廓线，并选取链搜索方向，单击鼠标右键确认。

6）系统提示“拾取岛屿曲线”，本例中无岛屿，因此单击鼠标右键跳过。

7）系统提示“拾取干涉面”，本例中无干涉面，直接单击鼠标右键跳过。系统自动计算刀具路径，如图5-61所示。该刀具路径作用在选定的曲面上，范围受选取的轮廓线限制。

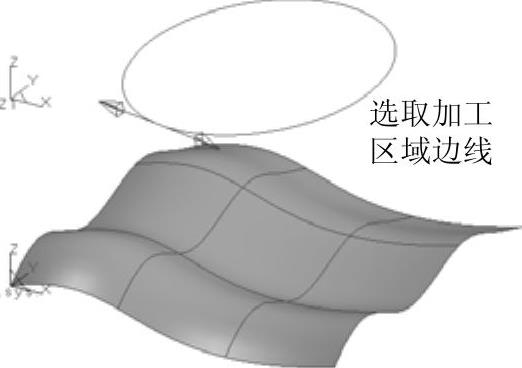

图5-60 选取加工曲面和加工区域轮廓线

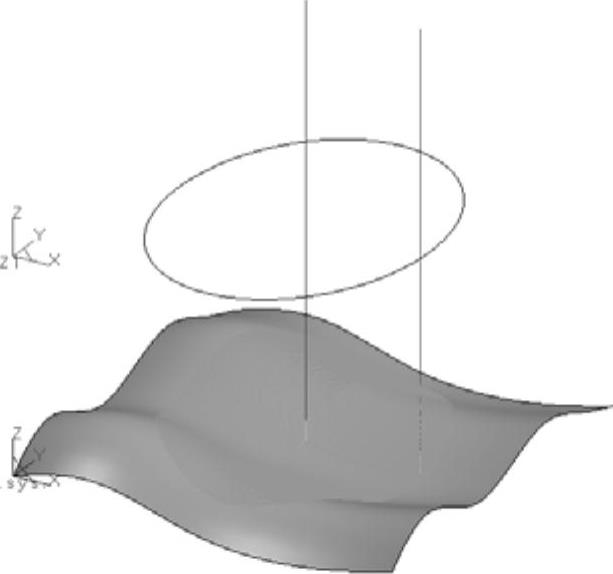

图5-61 生成刀具路径

总结：

采用曲面区域精加工可生成多个曲面的三轴刀具轨迹。刀具轨迹限制在轮廓线内，可对曲面作整体处理，中间无抬刀动作。
