4.1  三维造型术语

CAXA制造工程师2013集三维造型（包括曲线、曲面绘制、实体造型等）、数控加工等功能于一体，三维造型功能是它的重要组成部分。

任何一个常规零件，无论其外形复杂与否，都可看成由一些基本的点、线、面、基本几何体等元素组合而成。通过CAXA制造工程师2013提供的强大三维造型命令，能够进行各种各样复杂的实体造型操作。本章将以一些典型的图形和形体为例，介绍三维造型的命令和操作方法。

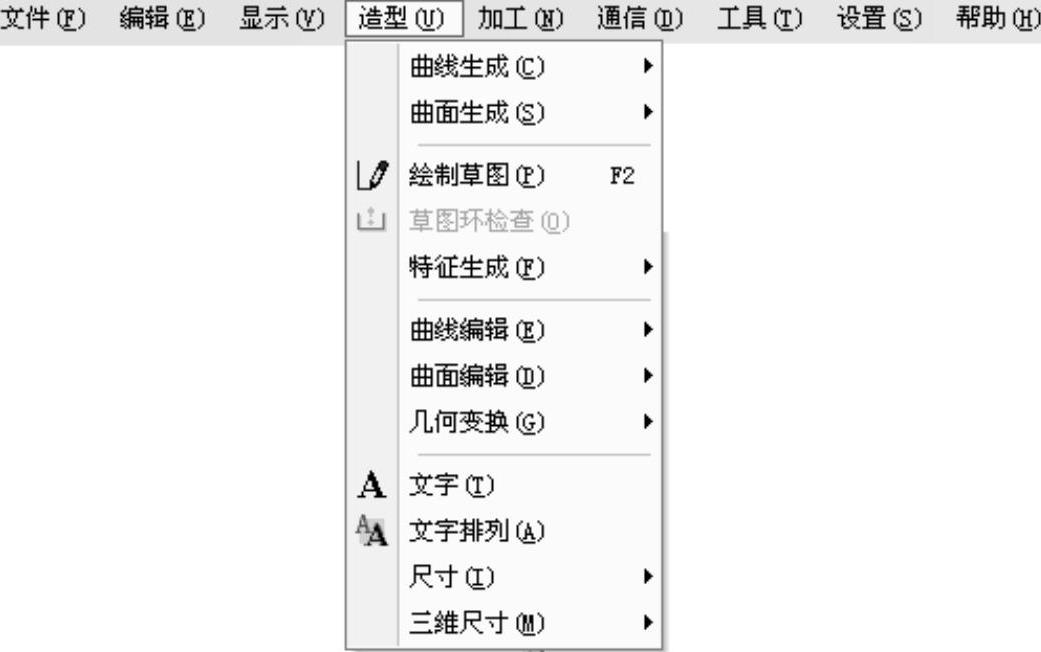

如图4-1所示，CAXA制造工程师2013的三维造型操作主要通过菜单栏上的【造型】菜单项下的各个命令完成，可分为线架造型、曲面造型、实体造型三大类。三种造型方法各有特色，可以独立使用，也可以相互结合。

图4-1 【造型】菜单项

（1）线架造型 直接使用空间点、直线、圆弧、样条线等来描述二维形状。

（2）曲面造型 使用各种数学曲面方式来描述零件形状。

（3）实体造型 通过特征实体的交、并、差等布尔运算操作来造型。采用实体造型时，首先在选中的基准面上建立草图，然后对草图进行拉伸、旋转、放样等特征造型操作形成实体。

在操作方式上，CAXA制造工程师2013提供了鼠标和键盘两种输入方式。为便于叙述，在默认情况下，本书内容介绍主要以鼠标操作方式为主。必要时，两者予以兼顾。当然，若能熟练掌握两种操作方式，则可以大大提高工作效率。采用鼠标操作时，通过选择菜单项和单击工具栏中命令按钮的功能完全相同，只是单击工具栏按钮更快捷、方便。若能配合掌握一些CAXA制造工程师2013快捷键，将会实现一些快速而特殊的操作。
