7.2.3  创建摄像头凸台及孔

7.2.3 创建摄像头凸台及孔

1）在绘图区选取抽壳操作后的手机后盖主体上表面，如图7-71所示。然后单击草图绘制按钮，进入草图绘制环境。

2）按F5键调整视图角度，将绘图平面切换到XOY。

3）在【曲线生成栏】工具条中单击矩形按钮，绘制图7-72所示的矩形。

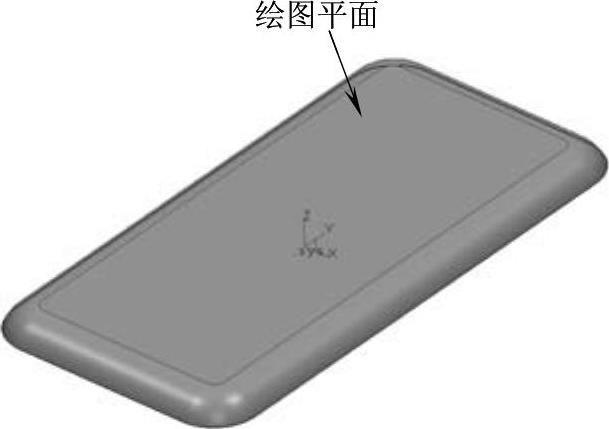

图7-71 选取绘图平面

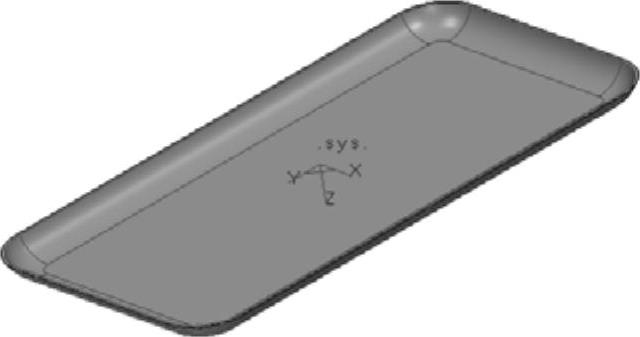

图7-70 生成手机后盖主体抽壳

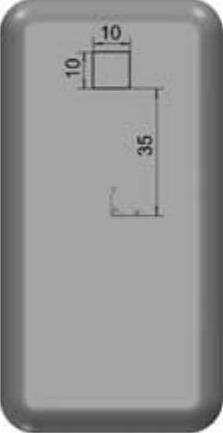

图7-72 绘制摄像头凸台截面草图

4）再次单击按钮，退出草图绘制环境。

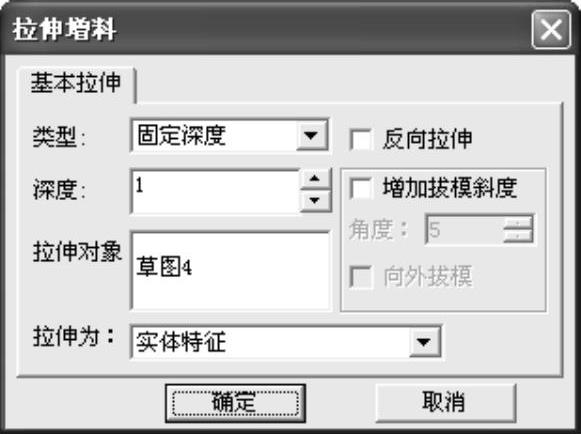

5）单击拉伸增料按钮，此时系统弹出【拉伸增料】对话框，如图7-73所示。在该对话框中设定拉伸类型为【固定深度】，并设定深度值为“1”，用鼠标选取拉伸对象为绘制的截面草图。单击【确定】按钮，完成摄像头凸台的创建，如图7-74所示。

图7-73 【拉伸增料】对话框

6）在绘图区选取摄像头凸台上表面，然后单击草图绘制按钮，进入草图绘制环境。

7）按F5键调整视图角度，将绘图平面切换到XOY。

8）在【曲线生成栏】工具条中单击矩形按钮、过渡按钮，绘制图7-75所示的矩形，并将其倒圆。

9）再次单击按钮，退出草图绘制环境。

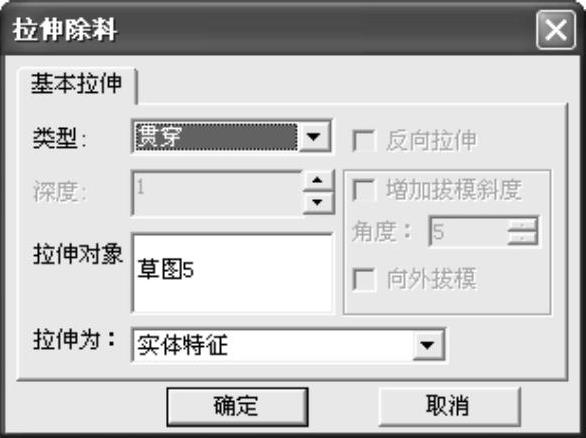

10）单击拉伸除料按钮，此时系统弹出【拉伸除料】对话框，如图7-76所示。在该对话框中设定拉伸类型为【贯穿】，用鼠标选取拉伸对象为绘制的截面草图。单击【确定】按钮，完成摄像头凸台孔的创建，如图7-77所示。

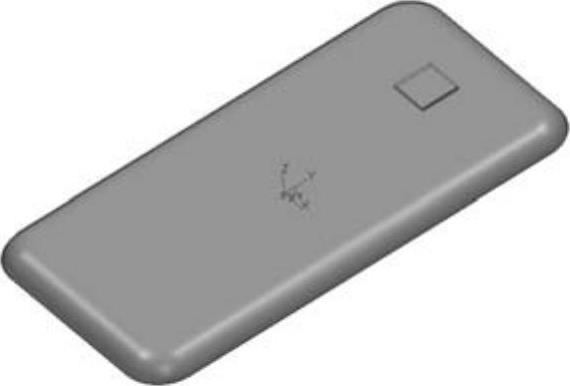

图7-74 摄像头凸台

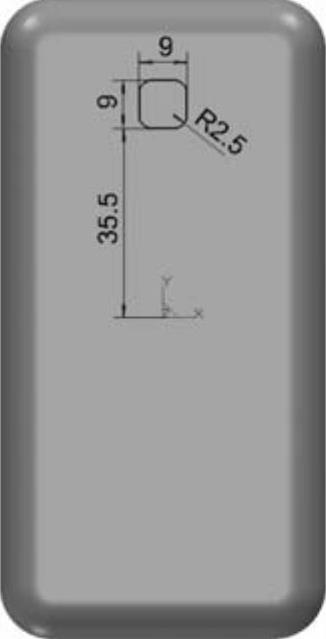

图7-75 绘制摄像头凸台孔截面草图

图7-76 【拉伸除料】对话框

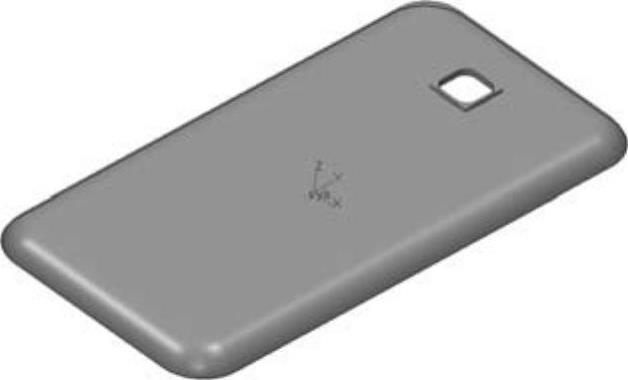

图7-77 摄像头凸台孔
