7.5.3  行星架杆外轮廓精加工

7.5.3 行星架杆外轮廓精加工

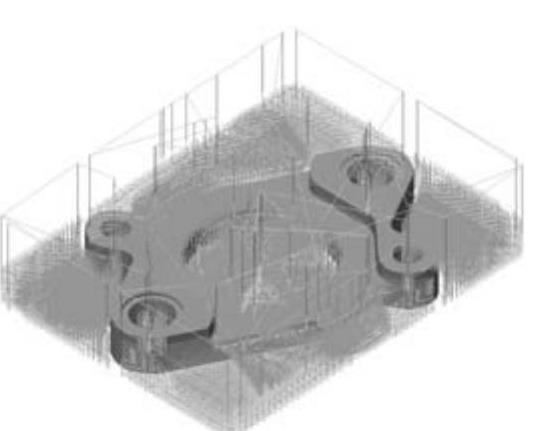

图7-232 等高线粗加工轨迹

1）依次选择菜单栏的【造型】—【曲线生成】—【相关线】，在导航栏的【命令行】栏中选取【实体边界】方式，然后选取行星架杆底面边线、凸台过渡圆角边线，如图7-233所示，由此生成曲线，作为平面轮廓精加工、平面区域精加工的轮廓线。

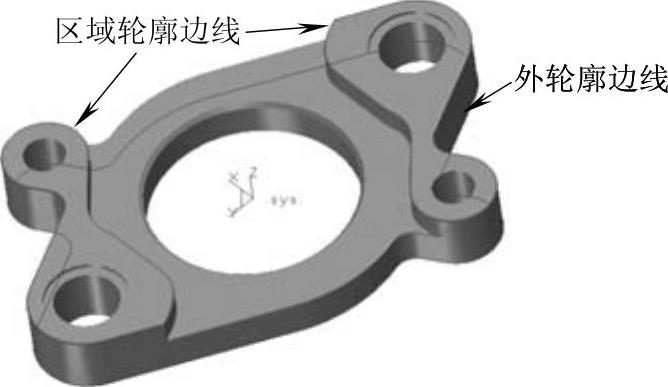

图7-233 生成平面区域加工轮廓

2）依次选择菜单栏的【加工】—【常用加工】—【平面轮廓精加工】，系统弹出【平面轮廓精加工（创建）】对话框，如图7-234所示。

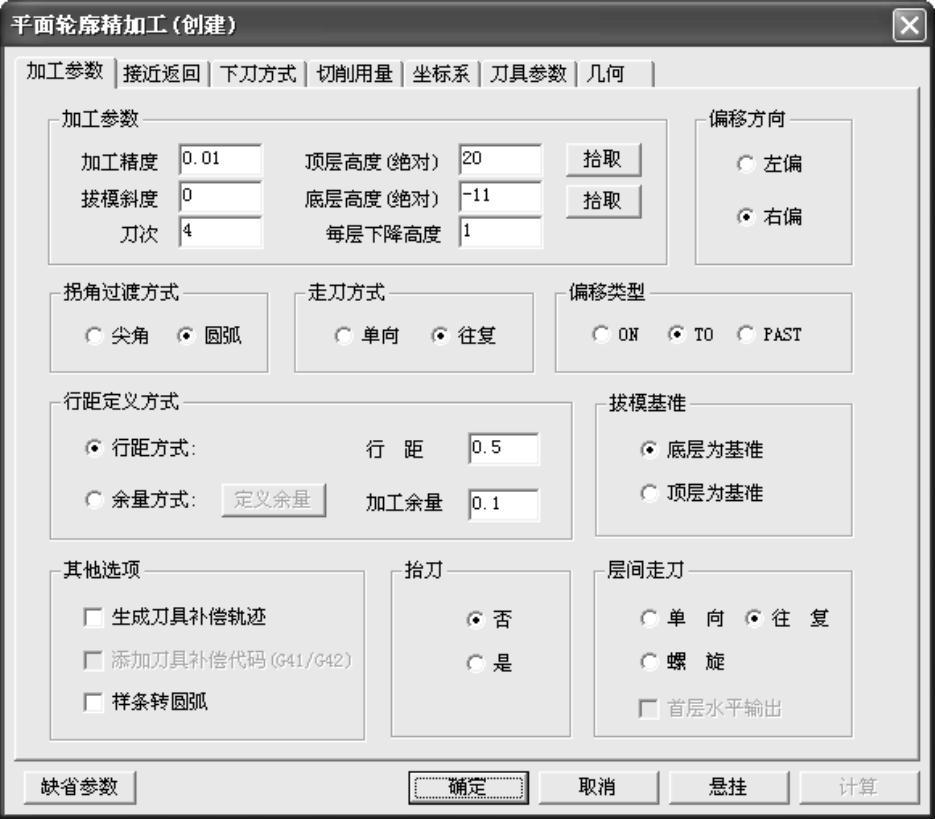

图7-234 【平面轮廓精加工（创建）】对话框

3）选择【加工参数】选项卡，设定【顶层高度（绝对）】为“20”、【底层高度（绝对）】为“-11”、【刀次】为“4”、【每层下降高度】为“1”、【偏移方向】为【右偏】、【拐角过渡方式】为【圆弧】、【行距】为“0.5”，其余参数取默认值。

4）单击【下刀方式】选项卡，设定【安全高度】为“60”。

5）单击【切削用量】选项卡，设置各个切削动作时的主轴转速为默认值。

6）单击【刀具参数】选项卡，然后单击【刀库】按钮，在弹出的【刀具库】对话框中选择D8立铣刀，单击【确定】按钮返回【平面轮廓精加工（创建）】对话框，如图7-235所示。

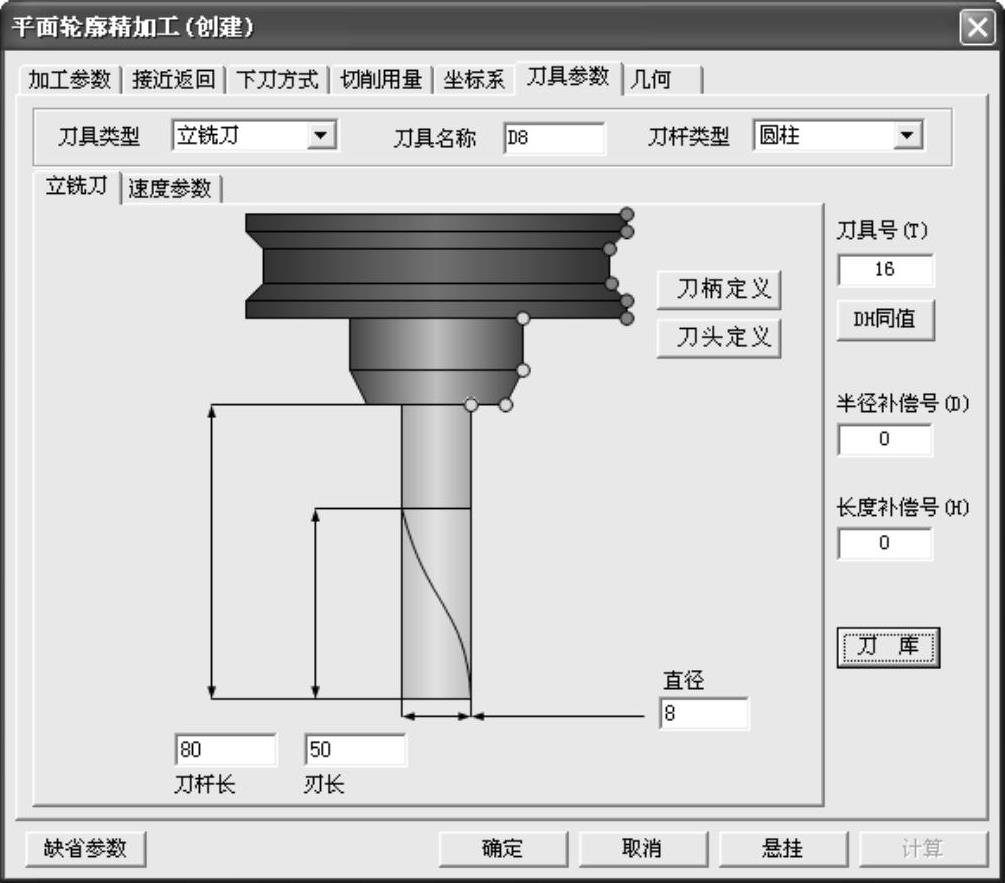

图7-235 选取D8立铣刀

7）单击【确定】按钮，根据系统状态栏提示“拾取加工对象”，按下W键，或者按下空格键后，在弹出的快捷菜单中选择【拾取全部】。单击鼠标右键按系统默认设置，确认后系统开始自动计算生成轨迹，如图7-236所示。

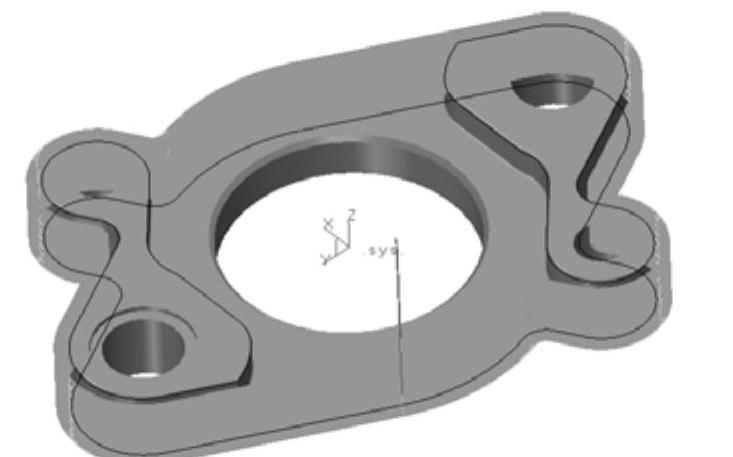

图7-236 平面轮廓精加工轨迹

8）在【轨迹管理】导航栏中，将新创建的刀具轨迹隐藏，以便于后面观察生成的加工轨迹。
