4.5.2  旋转面

此命令通过设定起始角、终止角，将曲线绕一旋转轴旋转而生成轨迹曲面。

依次选择菜单项【造型】—【曲面生成】—【旋转面】，或者在【曲面生成栏】上单击按钮进入旋转面绘制命令。

如图4-112所示，在导航栏命令行的【起始角】中设定旋转面起始角，在【终止角】中设定旋转面终止角。其中，起始角是指生成曲面的起始位置与母线和旋转轴构成平面的夹角，终止角是指生成曲面的终止位置与母线和旋转轴构成平面的夹角。根据状态栏提示“拾取旋转轴（直线）”，用鼠标选取一条空间直线作为旋转轴；根据状态栏提示“选择方向”，用鼠标选取旋转方向；最后根据系统提示“拾取母线：”，用鼠标选取空间曲线作为母线，完成旋转面绘制。图4-113和图4-114是起始角为0°、终止角为270°旋转面的绘制。

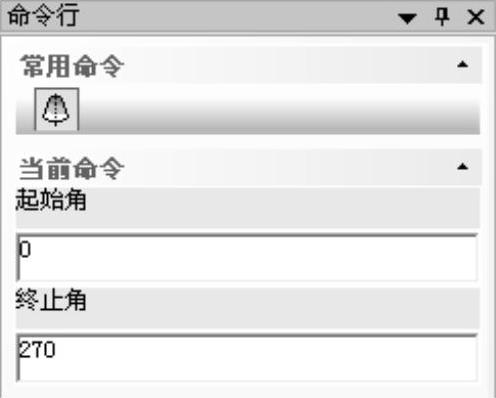

图4-112 【旋转面】设置项

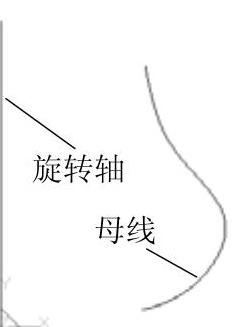

图4-113 选取旋转轴和母线

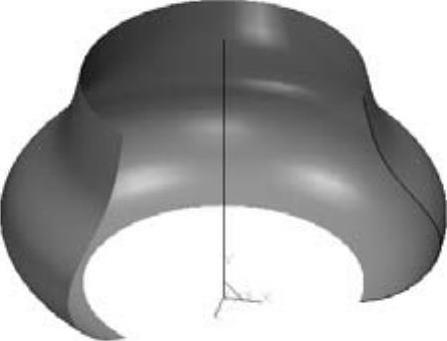

图4-114 生成旋转面

提示：

选取的箭头方向与曲面旋转方向遵循右手螺旋法则。
