4.4.6  阵列

4.4.6 阵列

通过本命令可对选中的曲线或曲面，按圆形或矩形方式进行阵列拷贝操作。

依次选择菜单项【造型】—【几何变换】—【阵列】，或者在【几何变换栏】上单击按钮即可进入阵列命令。阵列命令有圆形阵列和矩形阵列两种操作方式。

1.【圆形】阵列

圆形阵列可对选中的曲线或曲面，按圆周上分布的方式进行拷贝操作。

单击【几何变换栏】上按钮进入阵列命令，如图4-93所示，在命令窗口中选择阵列方式为【圆形】，选择拷贝分布方式为【夹角】或【均布】。若选择【夹角】，则需要设定【邻角=】和【填角=】值；若选择【均布】，只需给出拷贝【份数】。

用鼠标选取需阵列的元素，然后按鼠标右键确认，根据状态栏提示，单击鼠标或者用键盘输入坐标来确定阵列的中心点，完成阵列操作。图4-94和图4-95为对椭圆进行圆形夹角阵列的操作实例，操作效果等同于进行圆形均布阵列，且拷贝份数为8份。

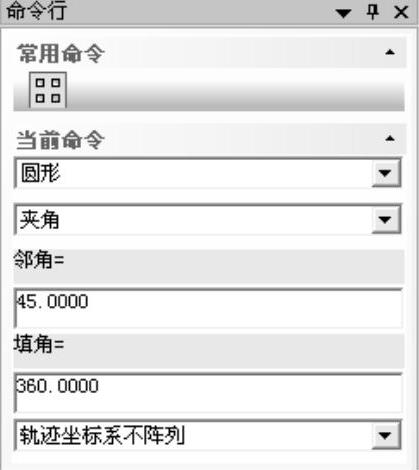

图4-93 【圆形】阵列设置项

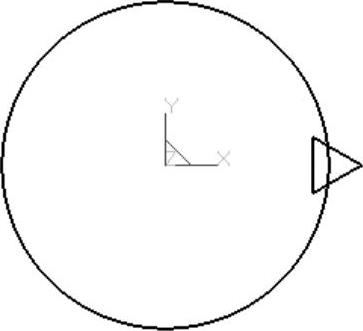

图4-94 待阵列的图形

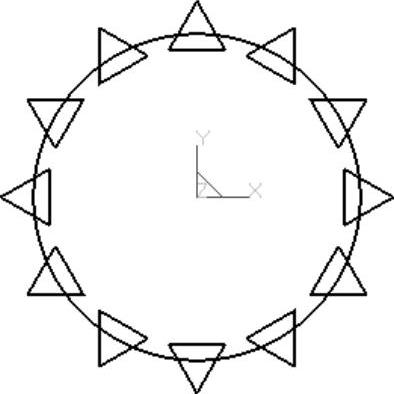

图4-95 圆形阵列操作实例

2.【矩形】阵列

矩形阵列可对选中的曲线或曲面，按矩形分布方式进行拷贝操作。

单击【几何变换栏】上按钮进入阵列命令，如图4-96所示，在命令窗口中选择【矩形】项，分别在【行数=】、【行距=】、【列数=】、【列距=】中输入矩形阵列的参数值。然后根据状态栏提示，用鼠标选取需阵列的元素，按鼠标右键确认，完成阵列操作。图4-97和图4-98为对椭圆进行的2行3列矩形阵列操作。

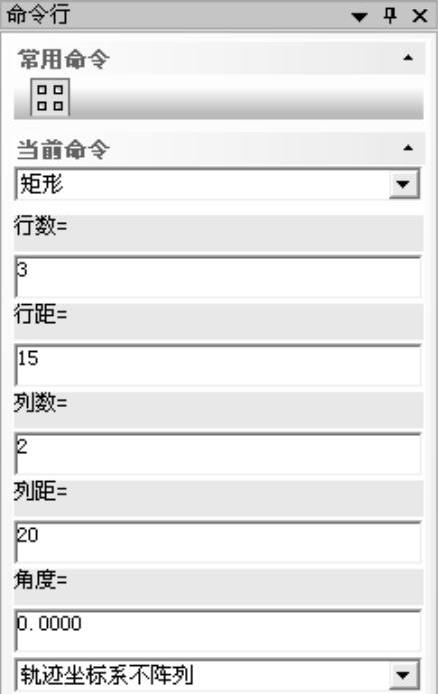

图4-96 【矩形】阵列设置项

图4-97 待阵列椭圆

图4-98 椭圆矩形阵列结果
