4.4.4  平面镜像

本命令对选中的曲线或曲面以某一条直线为对称轴，进行同一个平面内的二维对称镜像或对称拷贝，操作方式有镜像和平移两种。

依次选择菜单项【造型】—【几何变换】—【平面镜像】，或者在【几何变换栏】上单击按钮。如图4-88所示，在命令窗口中选择【移动】或【拷贝】，然后选择【轨迹坐标系阵列】，或者【轨迹坐标系不阵列】。根据系统状态栏提示，单击鼠标或通过键盘输入点坐标来确定镜像轴首点、镜像轴末点，然后用鼠标选取要镜像的元素，按鼠标右键确认，完成平面镜像操作。图4-89和图4-90为对文字的平面镜像拷贝。

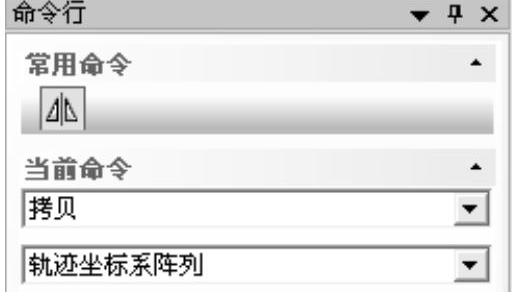

图4-88 【平面镜像】立即菜单

图4-89 待平面镜像的图形

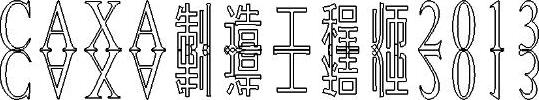

图4-90 平面镜像的拷贝方式实例
