3.4.3  用户坐标系的创建

在作图时，常需要将坐标系平移并（或）旋转至某一位置，以便在新坐标系下进行后续操作。可通过创建用户坐标系来实现这一功能。

操作方法为，依次选择菜单项【工具】—【坐标系】—【创建坐标系】，系统提示“输入坐标原点”，选择目标点，系统即创建一个新的坐标系，如图3-28所示。图3-29为将坐标系的原点移至曲线的右端点，生成一个新的坐标系。

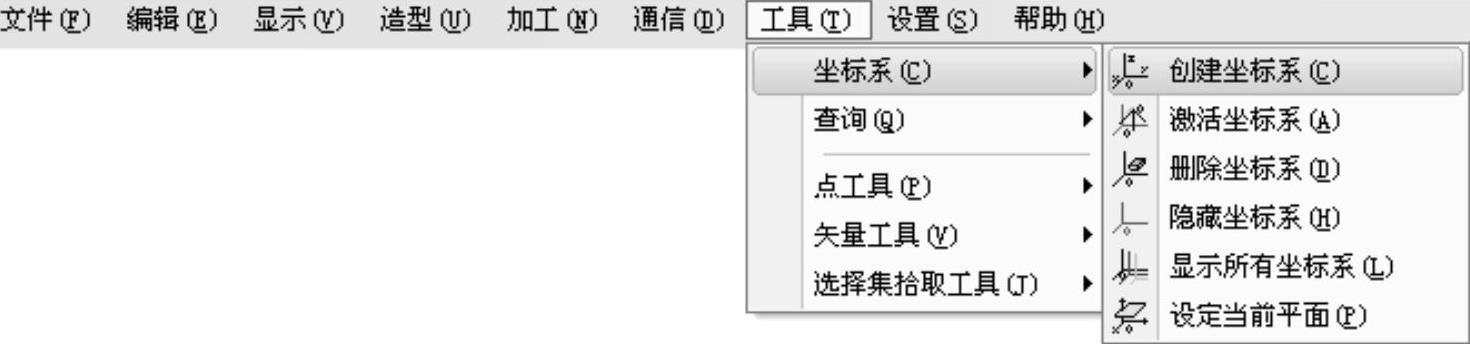

图3-28 【创建坐标系】菜单项

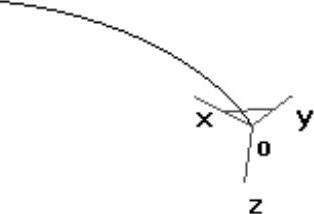

图3-29 创建用户坐标系统

注意：

在系统存在多个坐标系的情况下，系统会将当前坐标系显示为红色，而其他坐标系则显示为白色。可以依次选择菜单项【工具】—【坐标系】—【激活坐标系】来切换当前坐标系，或者通过鼠标拾取要选的坐标系来实现坐标系的切换。
